Устройство монолитного фундамента для двухэтажного дома
Задача от клиента: Залить монолитную плиту. Геотекстиль 250, песок мытый средней крупности с послойной трамбовкой, утеплитель ТЕХНОНИКОЛЬ ЭППС CARBON PROF 50 мм, опалубка OSB-3, арматурные каркасы и сетки по проекту, бетон марки кл. В20, устройство выпусков инженерных систем. Основные характеристики объекта:
Размеры, м 17х12
Сроки, дней
Человек в бригаде
Газоблок D400
Галерея объекта
Расчёт стоимости
Наименование работ
объём работ
цена
Арматура
-
+ 245 976
Песок
-
+ 300 000
Щебень
-
+ 53 000
Бетон
-
+ 259 600
Геотекстиль, пенопласт, дренаж, доски, гвозди, фиксаторы, проволока
-
+ 226 024
Вывоз грунта и трактор
-
+ 99 900
Работа
-
+ 259 000
Итого: 1 443 500
Описание проекта

Всем доброго дня. К нам часто поступают вопросы о формировании монолитного фундамента под строительство дома. Честно признаться не доходили руки, чтоб плотно взяться за эту тему. И вот выдался удобный случай и рубрика «Готовые решения» ЛесоБиржа предлагает вам увидеть весь процесс своими глазами, а так же получить описание происходящих работ. К нам обратился заказчик из КП Певчее как раз с заявкой о заливке фундамента под двухэтажный дом.

Давайте сначала разберемся для чего нужен фундамент:

Но и без недостатков не обходится:

Данный вид фундамента подойдет не ко всем видам грунта. В нашем случае на участке песок, а значит высока подвижность почвы и монолитный фундамент будет на своем месте. Еще хочется добавить, фундамент применяется на глинистых почвах, почвах с преобладанием торфа и на грунтах, которые склонны к насыщению влагой. В остальных случаях сваи или ленточный вид фундамента будут как нельзя кстати.

Благодаря тому, что фундамент не представляет собой создание сложной конструкции, он широко используется в строительстве. При этом раскладе требуется много бетона и армированных деталей для крепости и надежности создаваемой конструкции и повышения эксплуатационных характеристик.

Прежде чем приступить к работам по заливке фундамента, провели подключение временного водопровода, электричества, установили туалеты, бытовки для проживания рабочих. Теперь можно и заезжать бригаде на объект.

В самом начале проводилась разбивка грунта контуров будущего котлована и устройство обноски для разбивающих осей. С помощью трактора снимались низ лежащие слои грунта на проектную отметку. Чтоб зачистить откосы устанавливались откосники по внешнему углу котлована. На верхней линии вбивались временные колышки через 5 – 10 метров, натягивался шнур, который указывал на границы участка. Отступающие оси от границ участка проводились согласно строительным нормативам и с учетом генерального плана проекта с обязательным присутствием мастера или геодезиста со специальным прибором нивелиром.

Выторфовка, то есть снятие плодородного слоя почвы. Эта часть грунта впоследствии может использоваться по назначению в качестве плодородного слоя для грядок. Выравнивание стен котлована под лопату. Такая ручная работа намного эффективнее, чем использование техники.

Теперь необходимо закрыть дно котлована, чтоб достичь необходимой твердости основания и предотвратить выход воды из бетона в землю. Для этого дно застилаем геотекстилем 200г/м2 с перехлестом. Это очень прочное полотно, предотвращающий перемешивание почвы и строительных материалов, устойчив к разрывам, большим нагрузкам, к проникновению влаги, к воздействию щелочи и кислот. Используется для создания разнообразных площадок, в дорожном строительстве, для укрепления склонов и так далее.

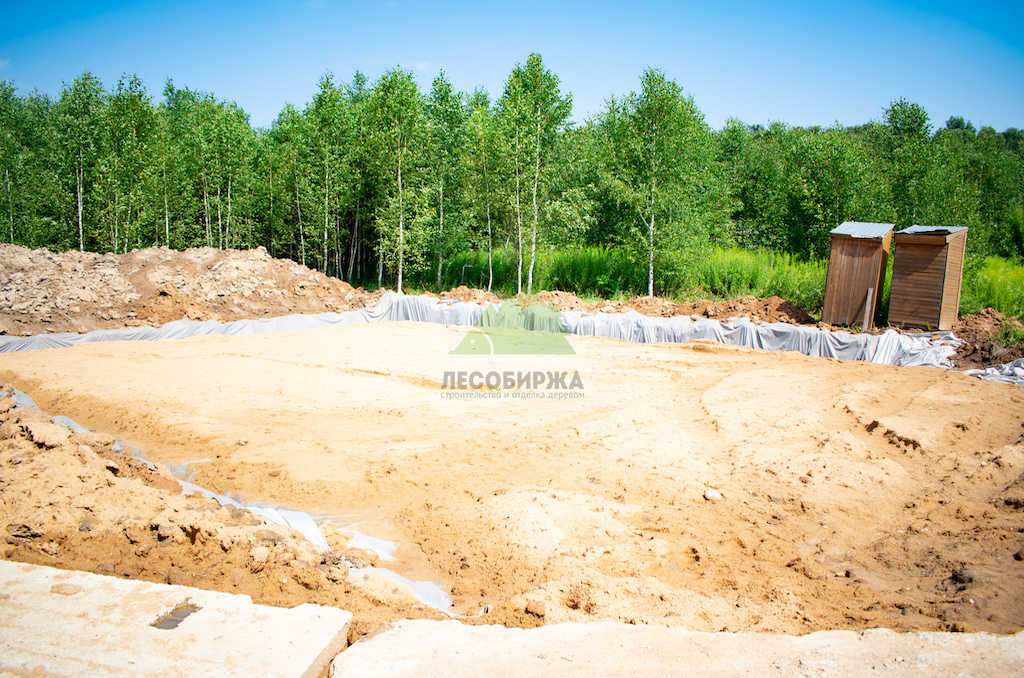

Последующий шаг – это отсыпка песком средней крупности и без примесей грязи и других частиц с последующей послойной утрамбовкой. Параллельно этому проводились дренажные прифундоментальные работы, то есть разбивка осей с привязкой инженерных коммуникаций. Монтировались трубы канализации, ввода воды, электричества, все, что требуется для комфортного проживания в доме.

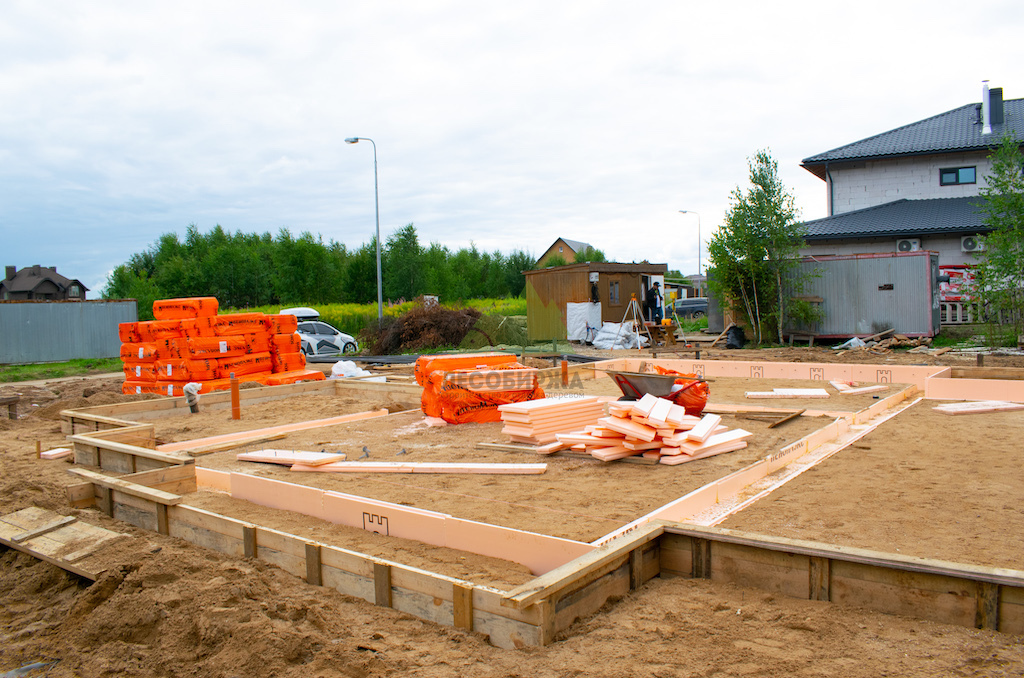

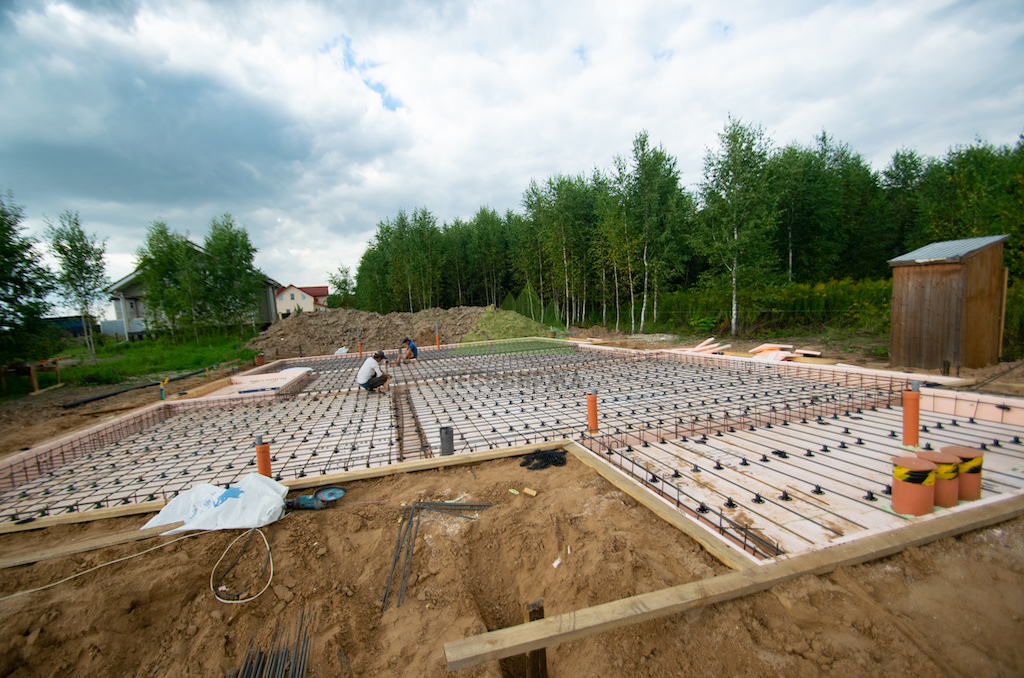

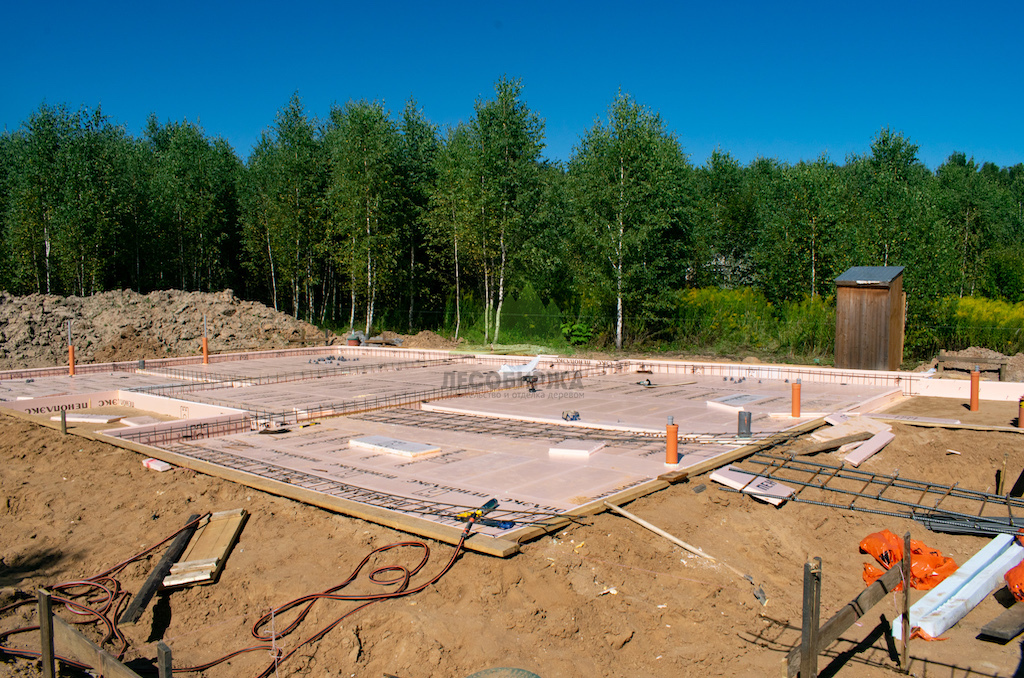

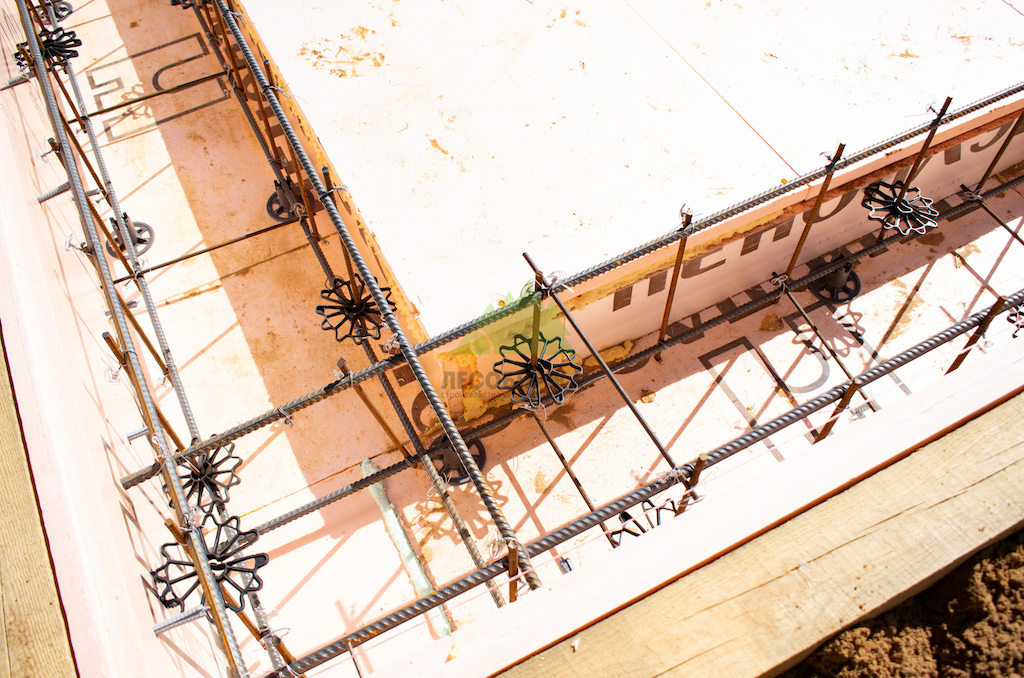

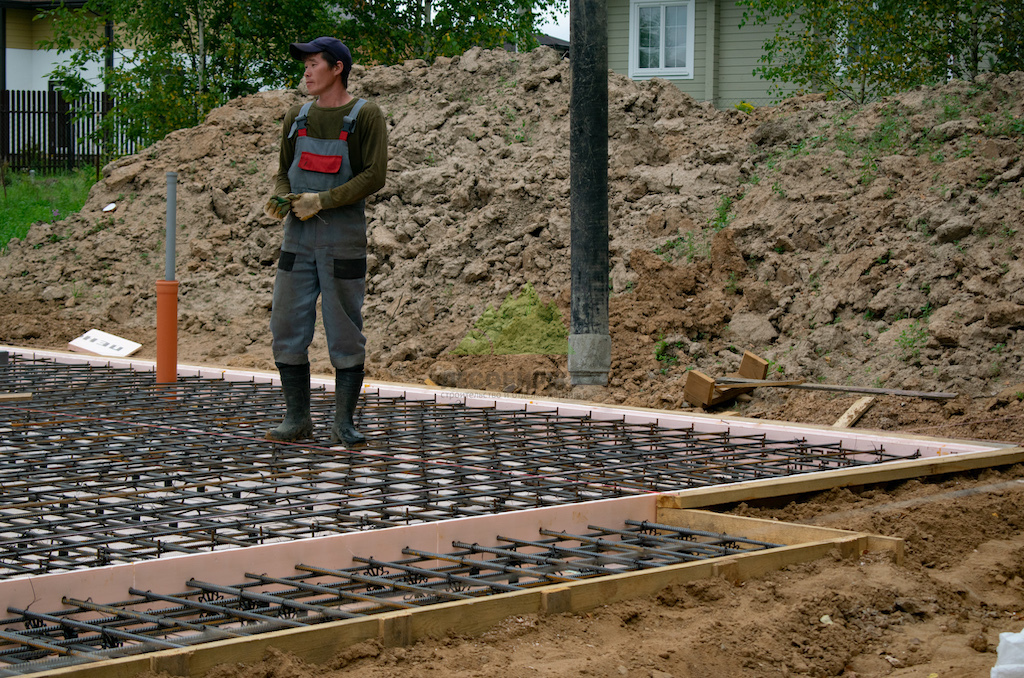

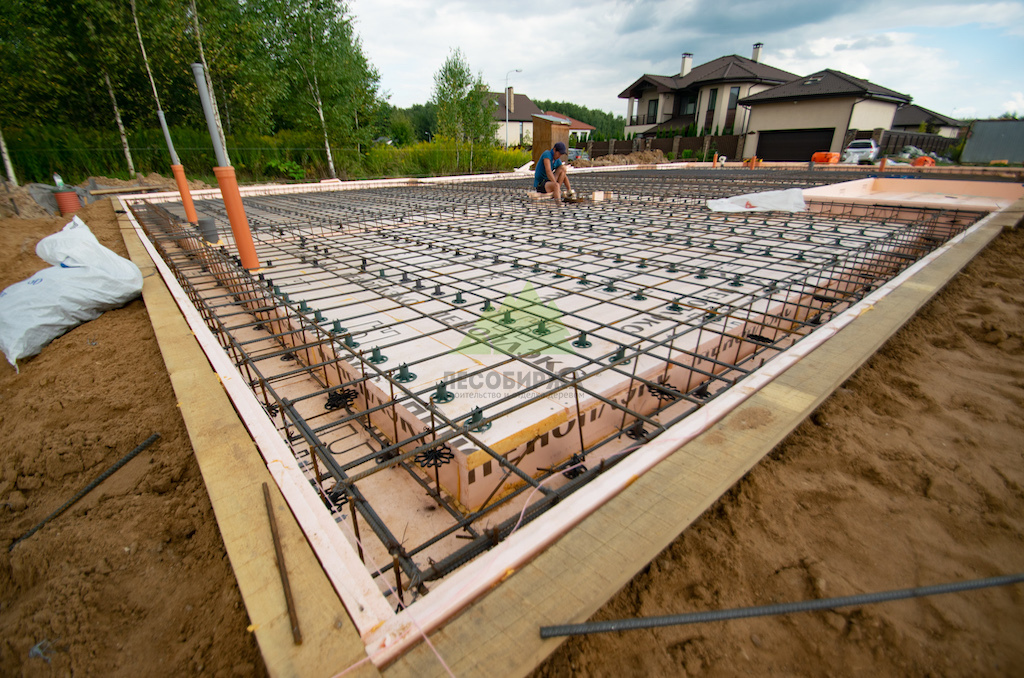

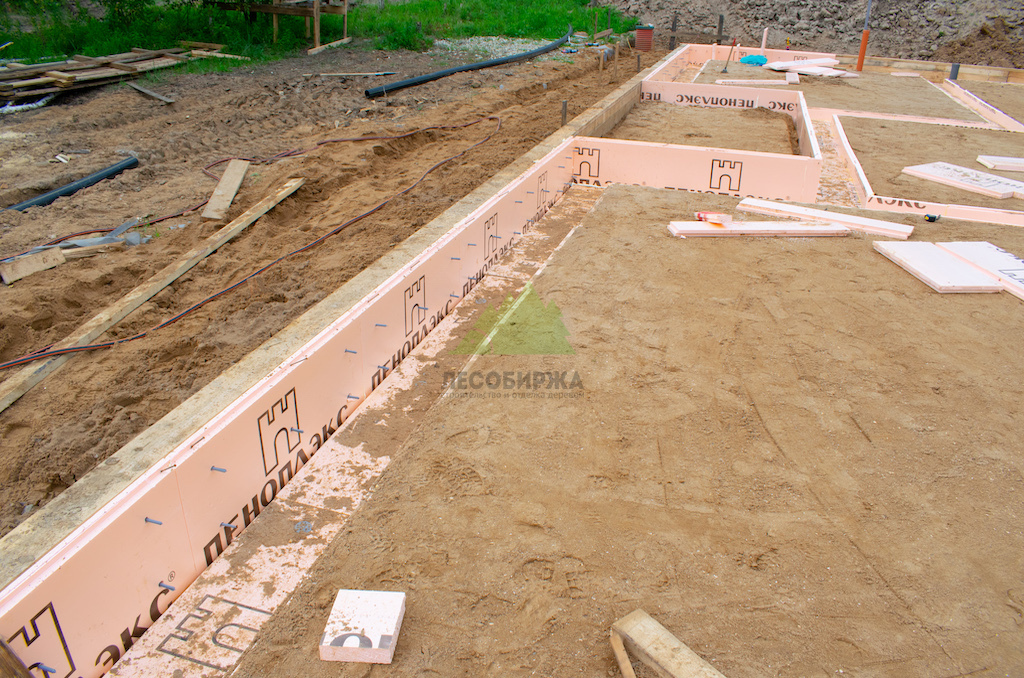

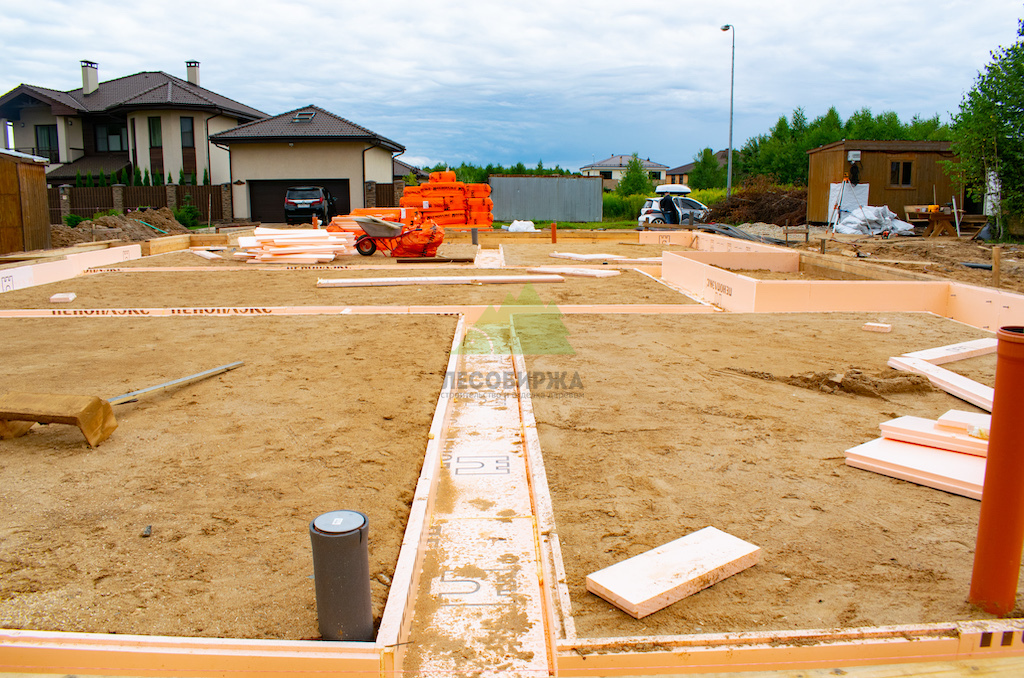

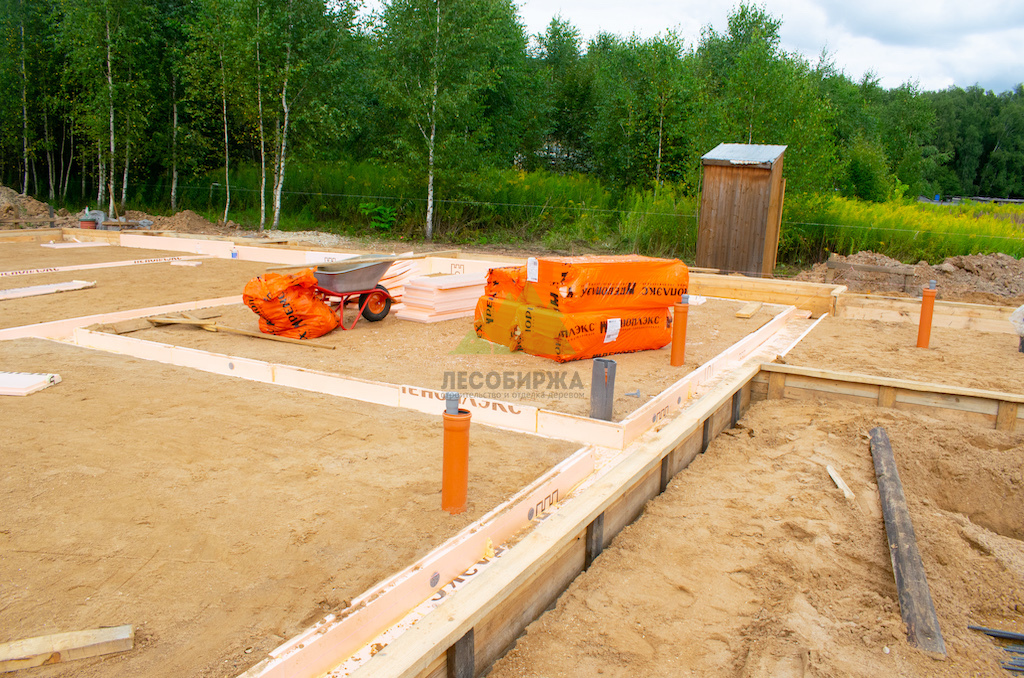

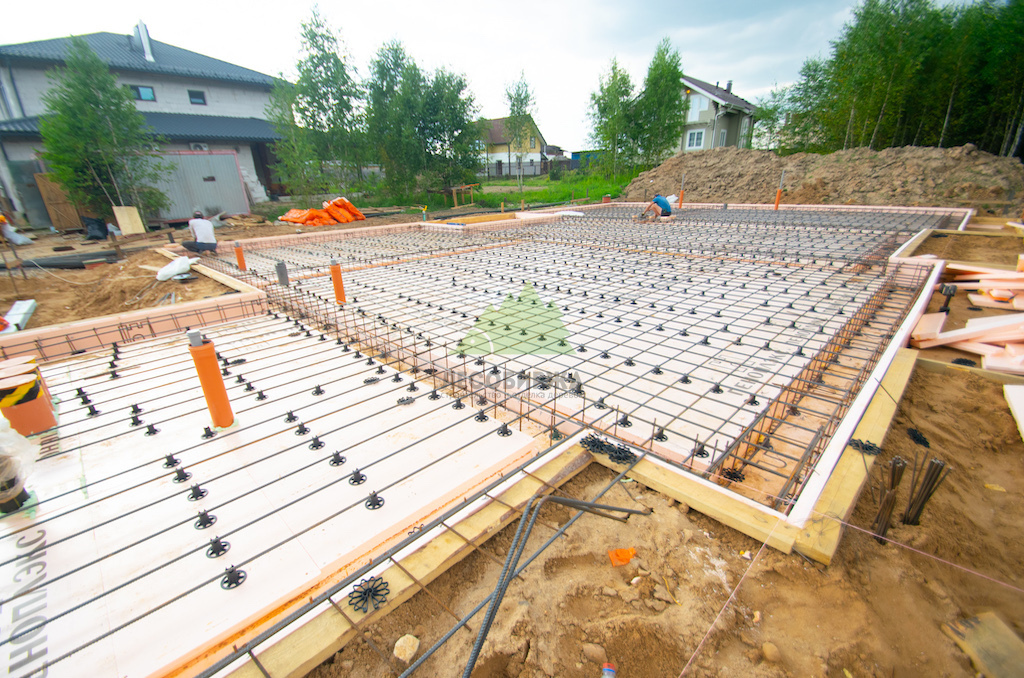

Устройство утепления опалубки для ребер и плиты. Проверка диагонального устройства опалубки. Арматурные работы требуют геометрической точности высотных отметок, толщины вязкости, укладки листов пенопласта, это предупредит вспучивание почвы и прогибание. Сначала вяжется каркас, затем уже «клетка». В качестве армопояса используется арматура, уложенная поперек и вдоль. После того как арматурные работы выполнены, назначается приемка работ по акту. Это обязательное условие.

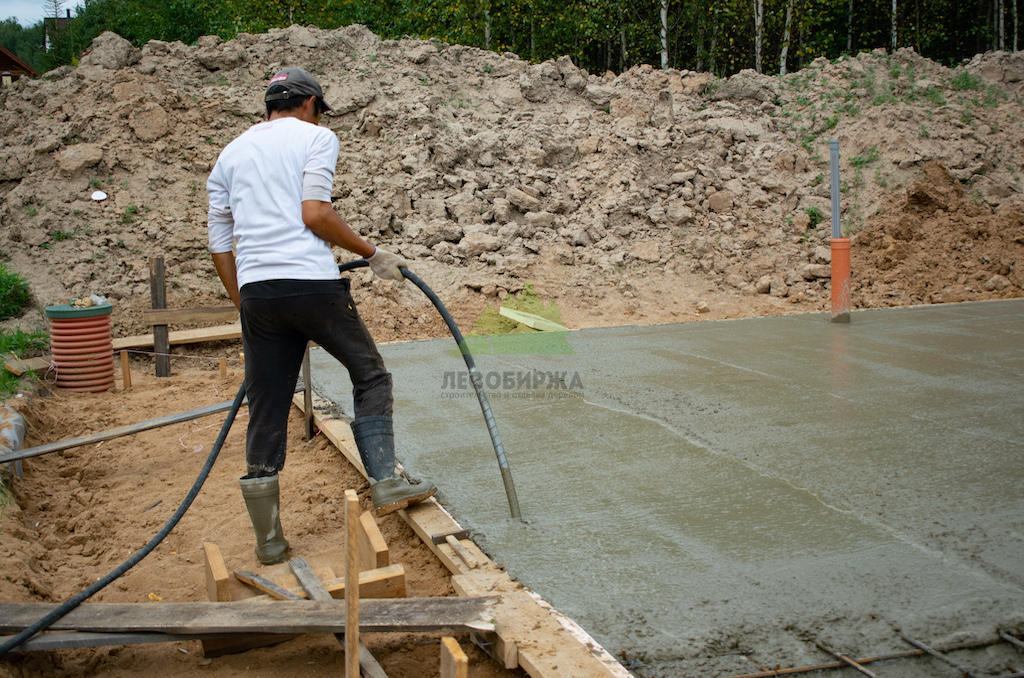

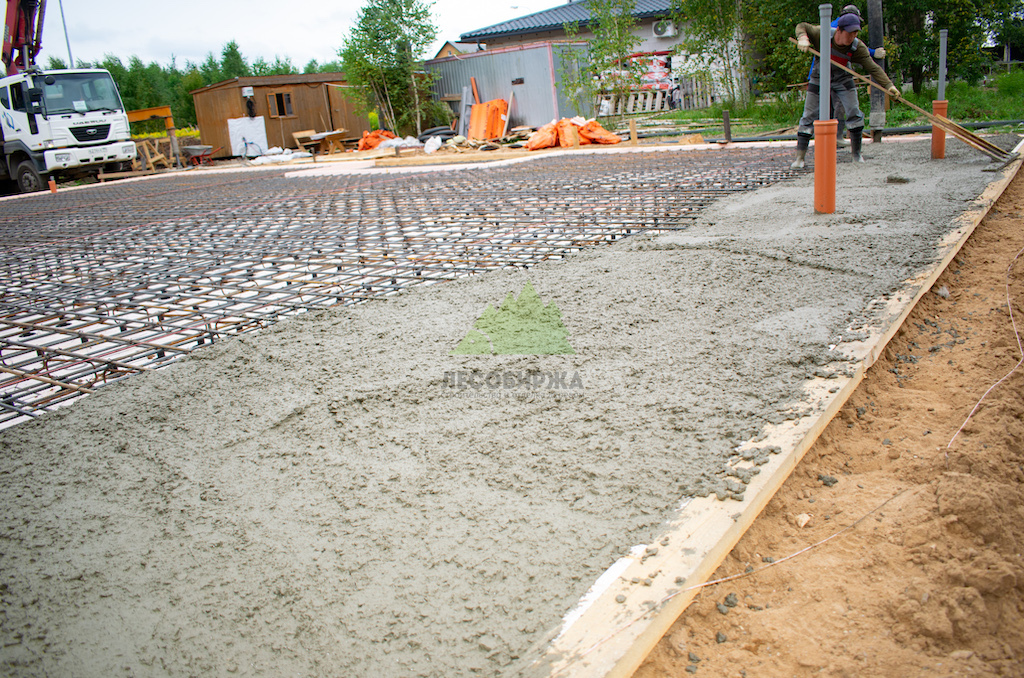

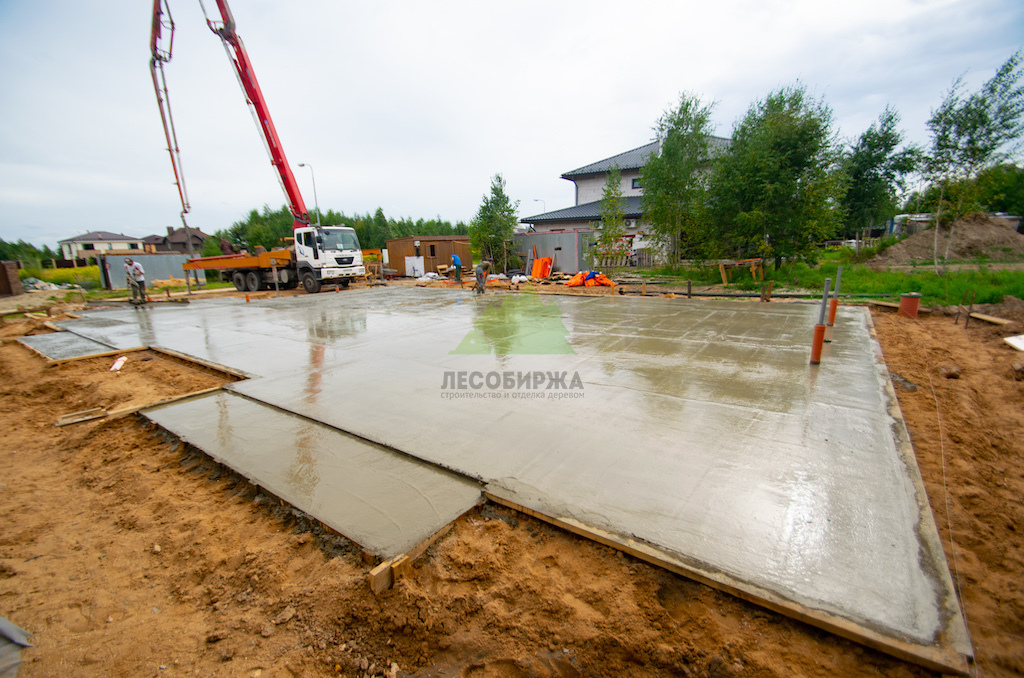

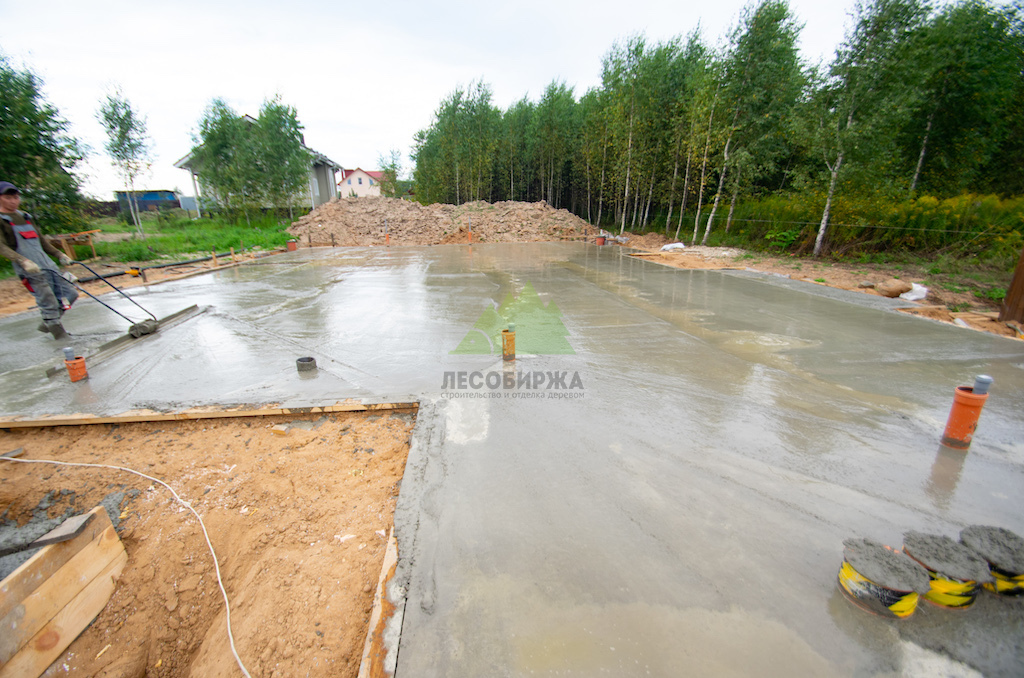

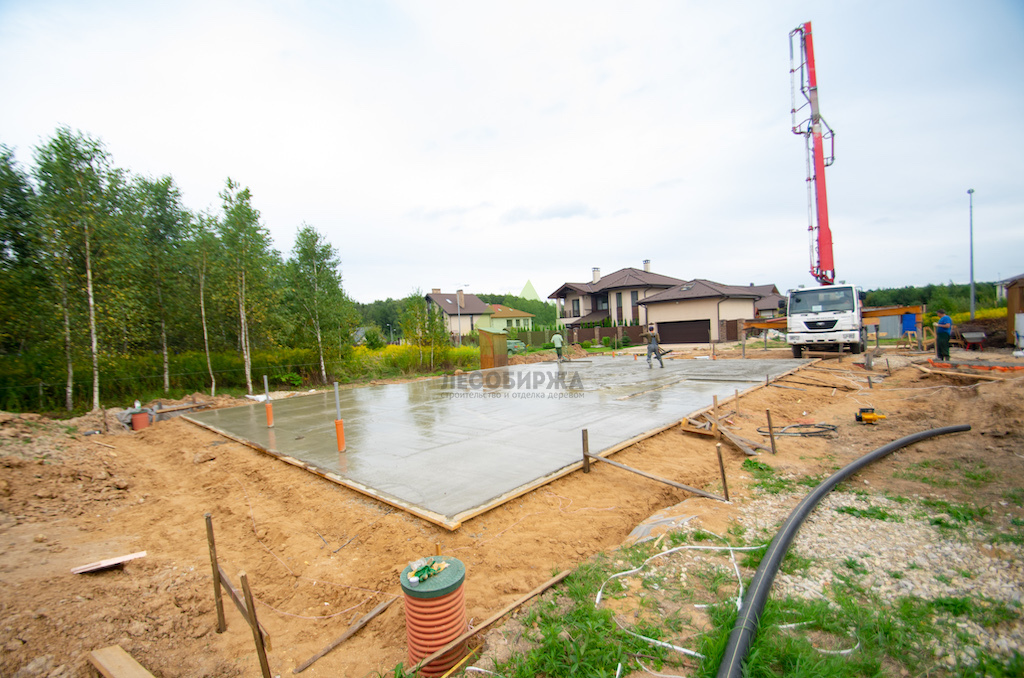

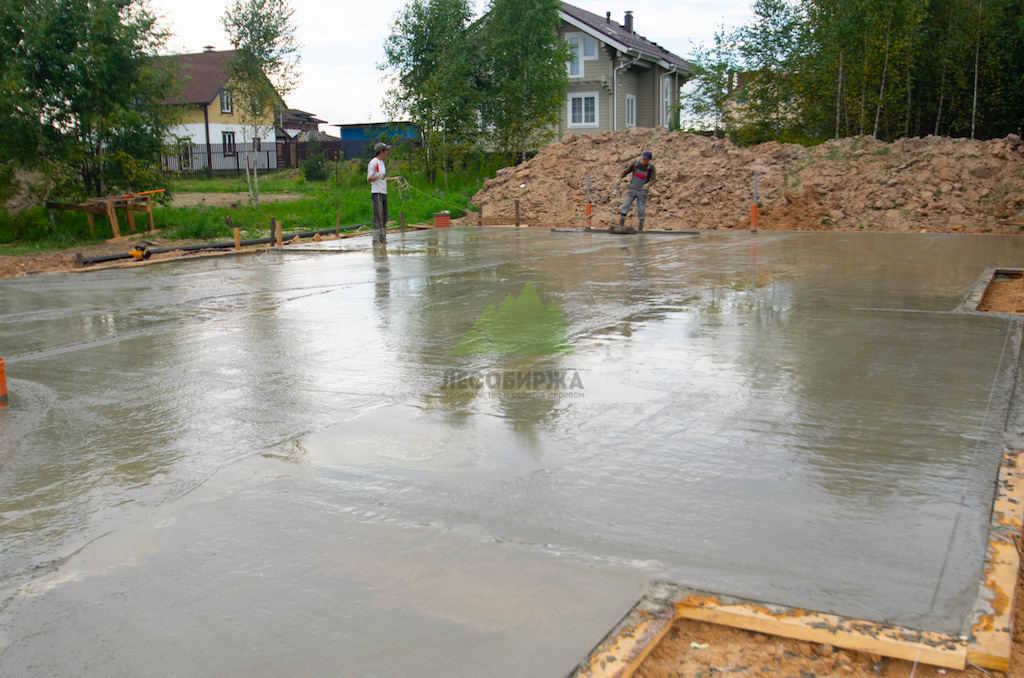

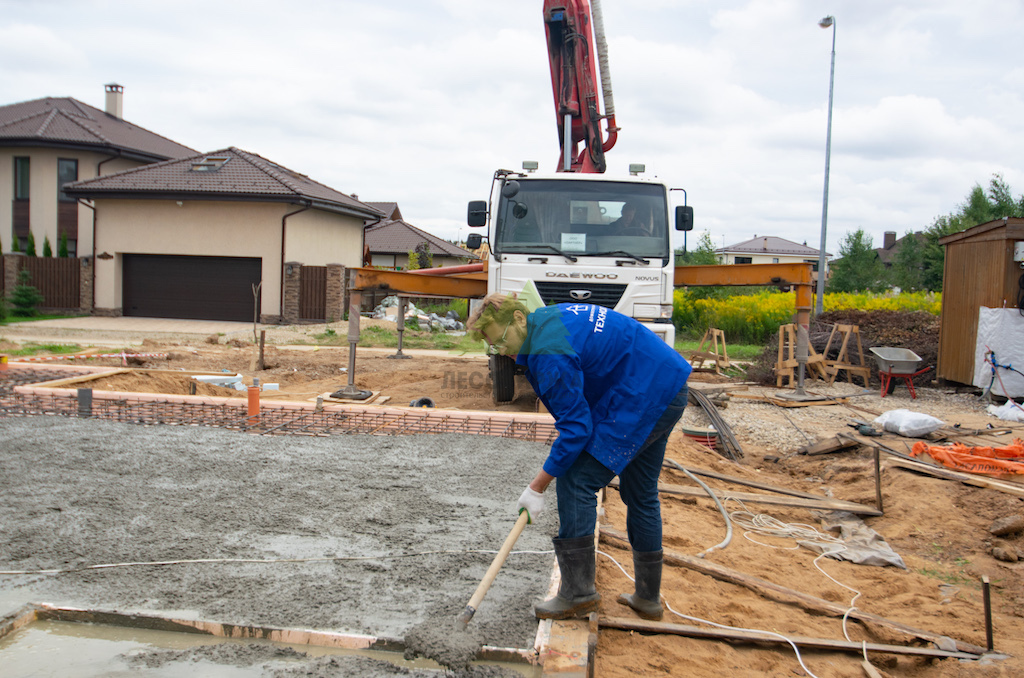

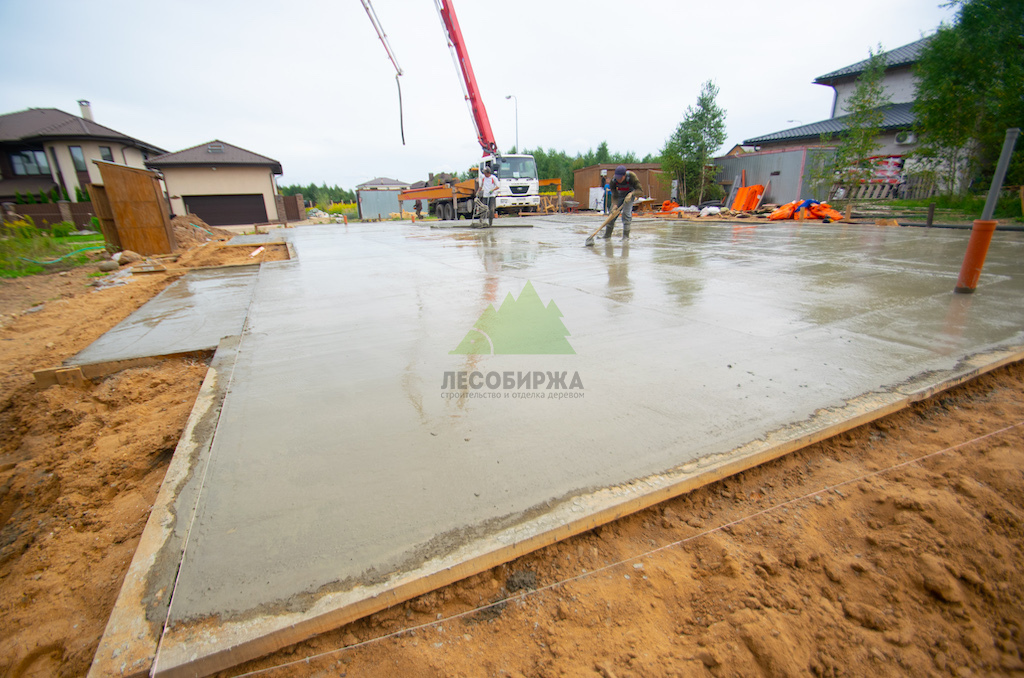

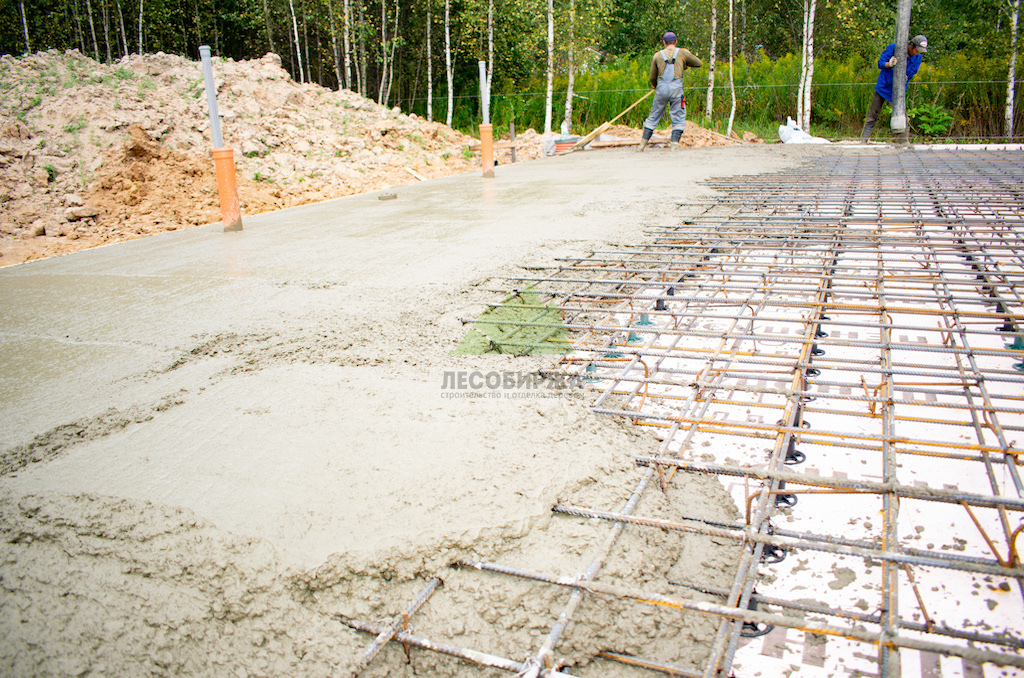

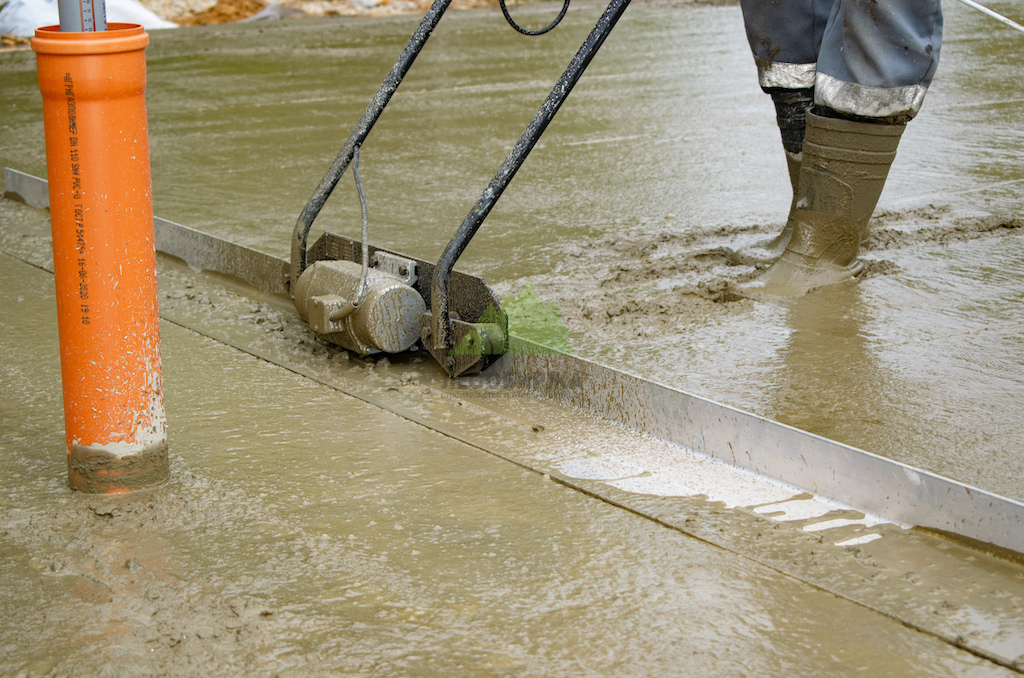

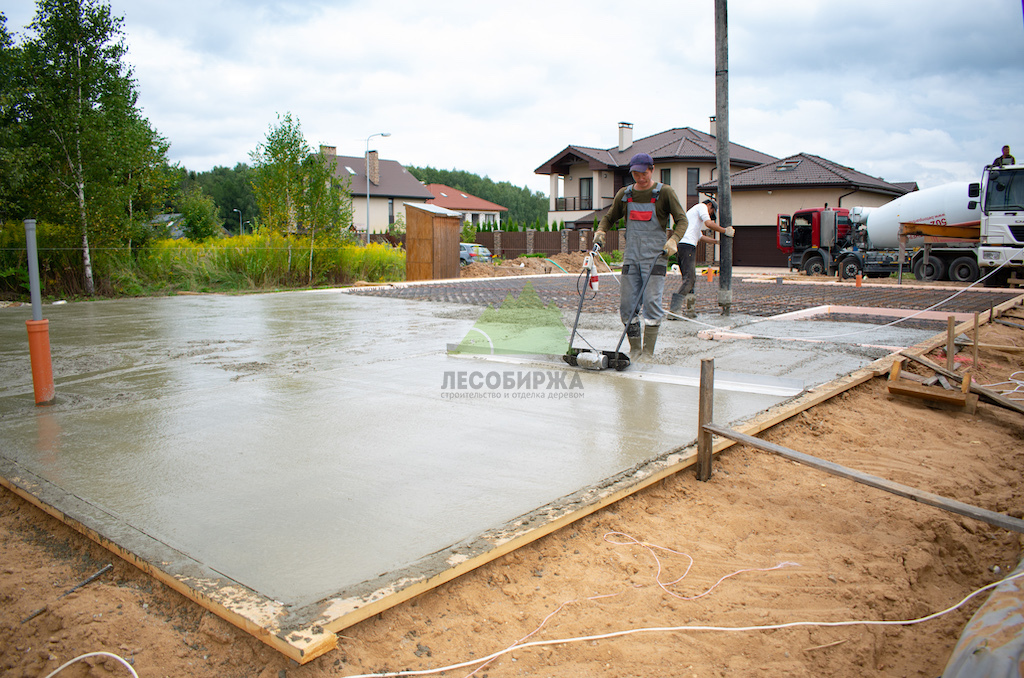

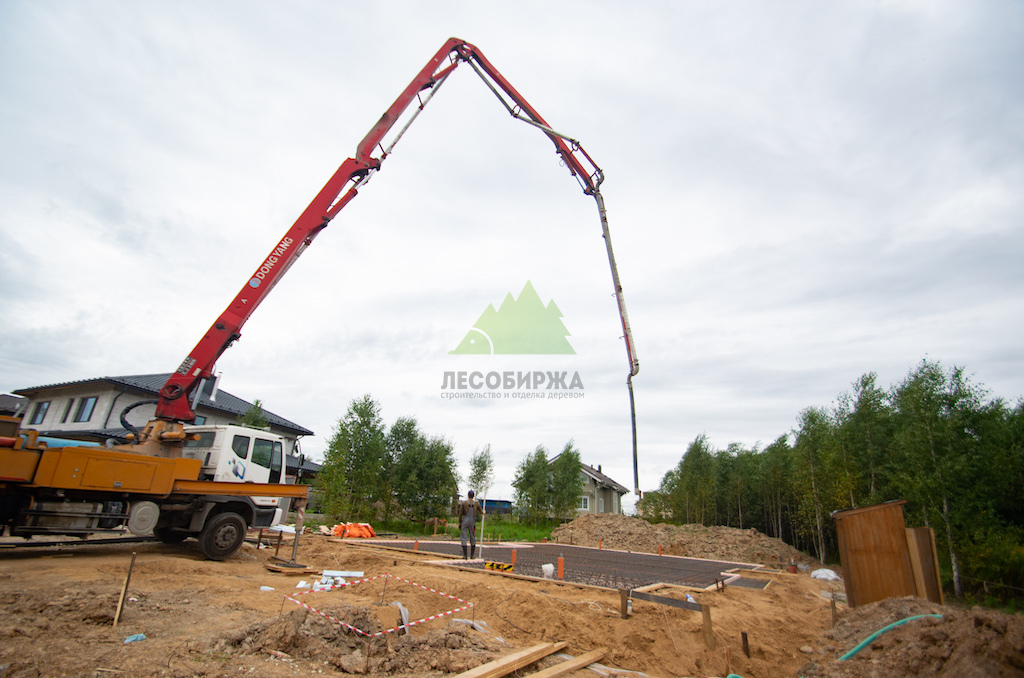

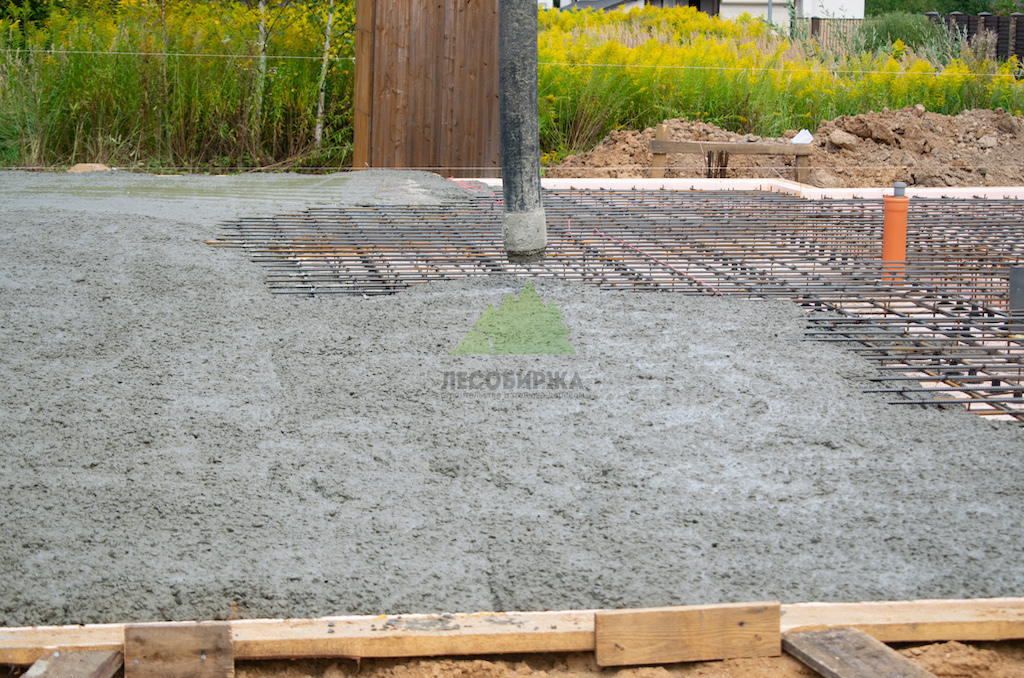

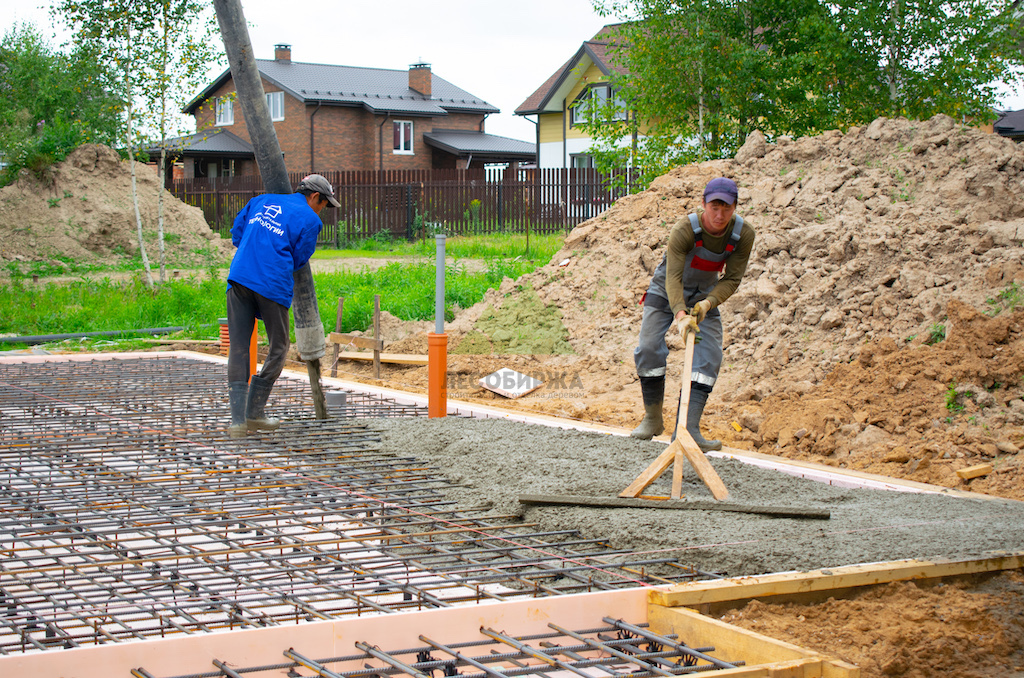

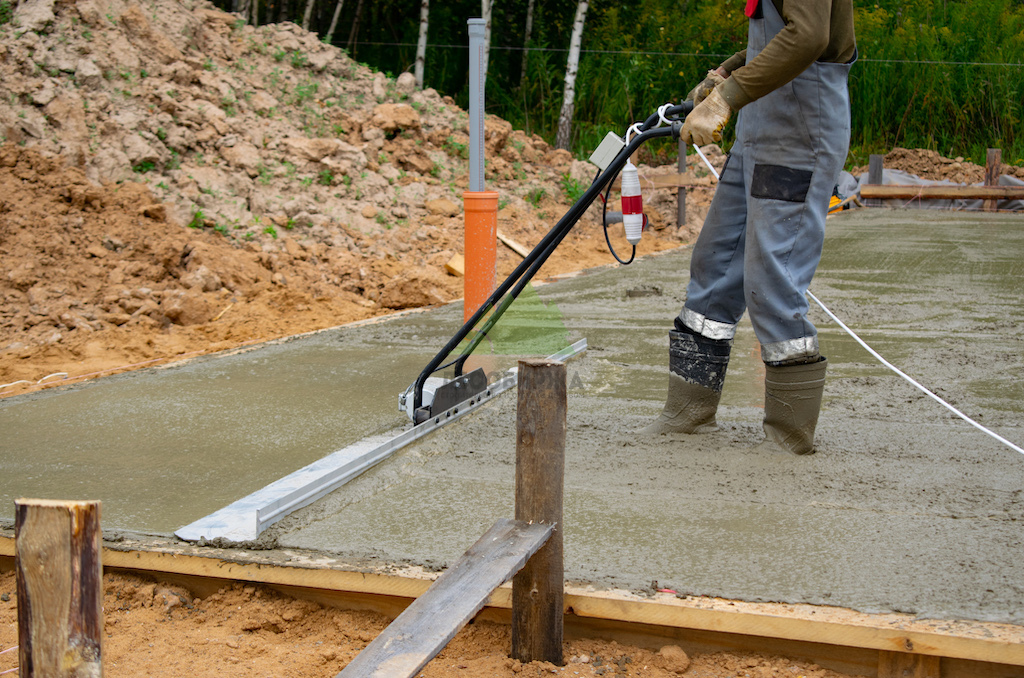

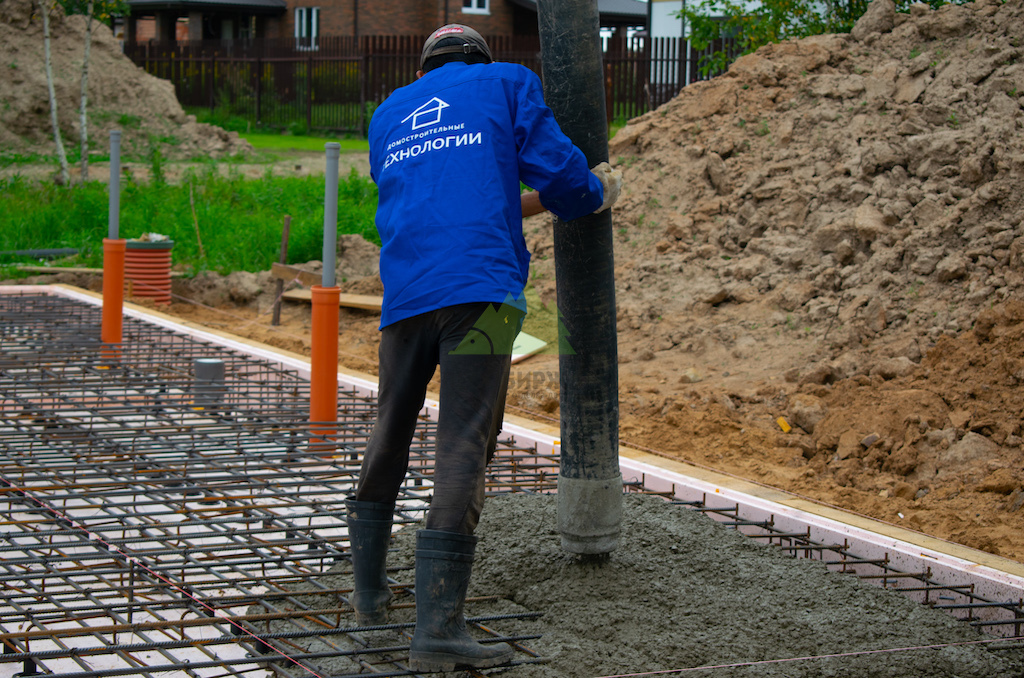

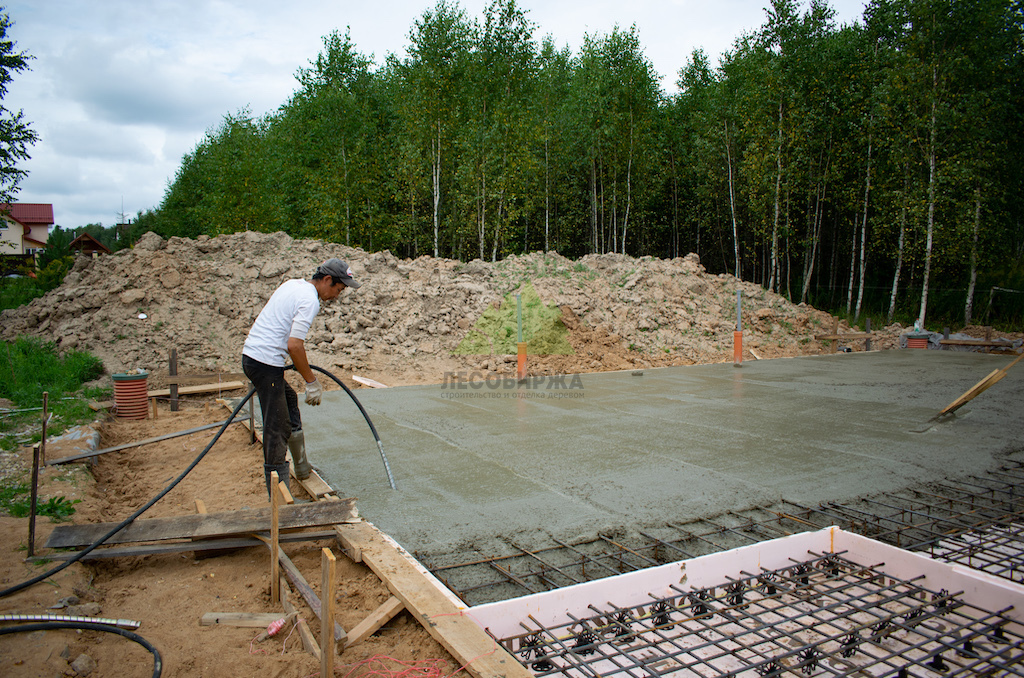

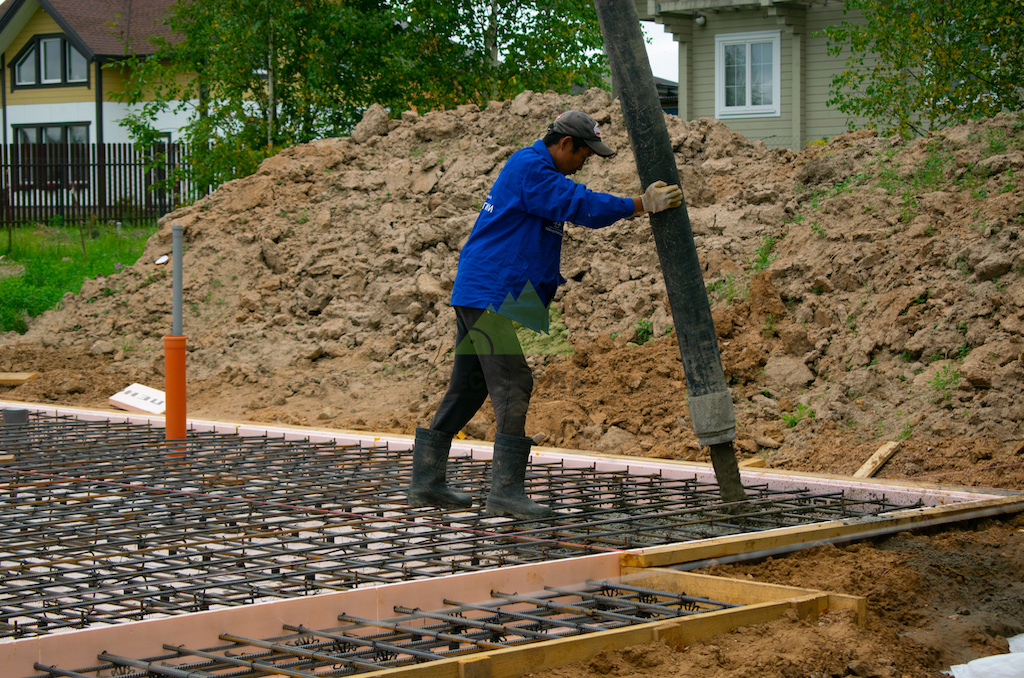

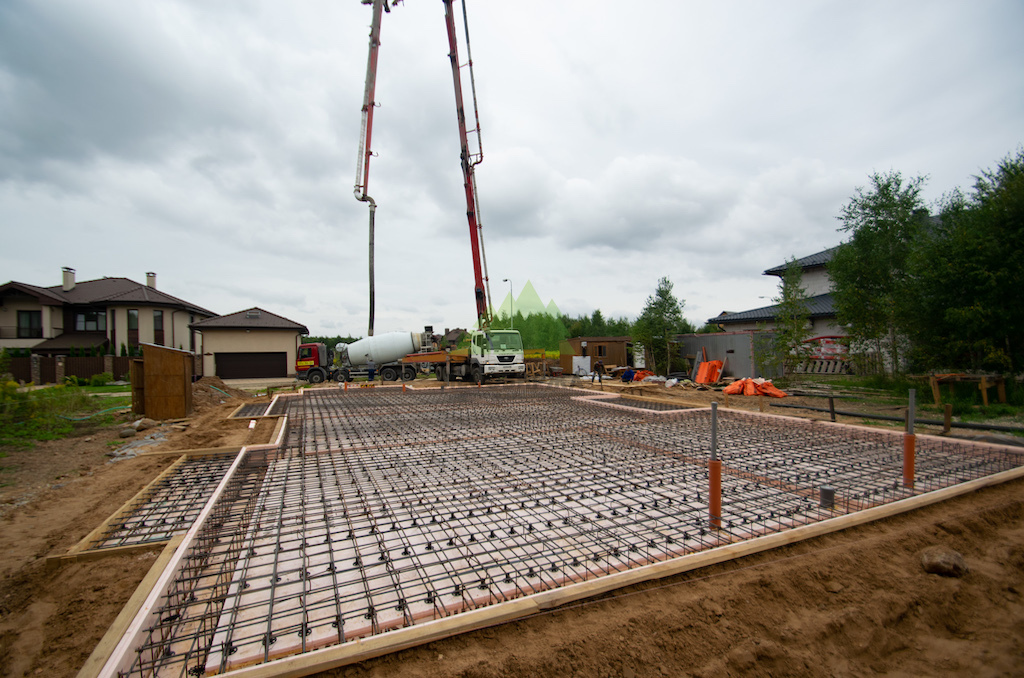

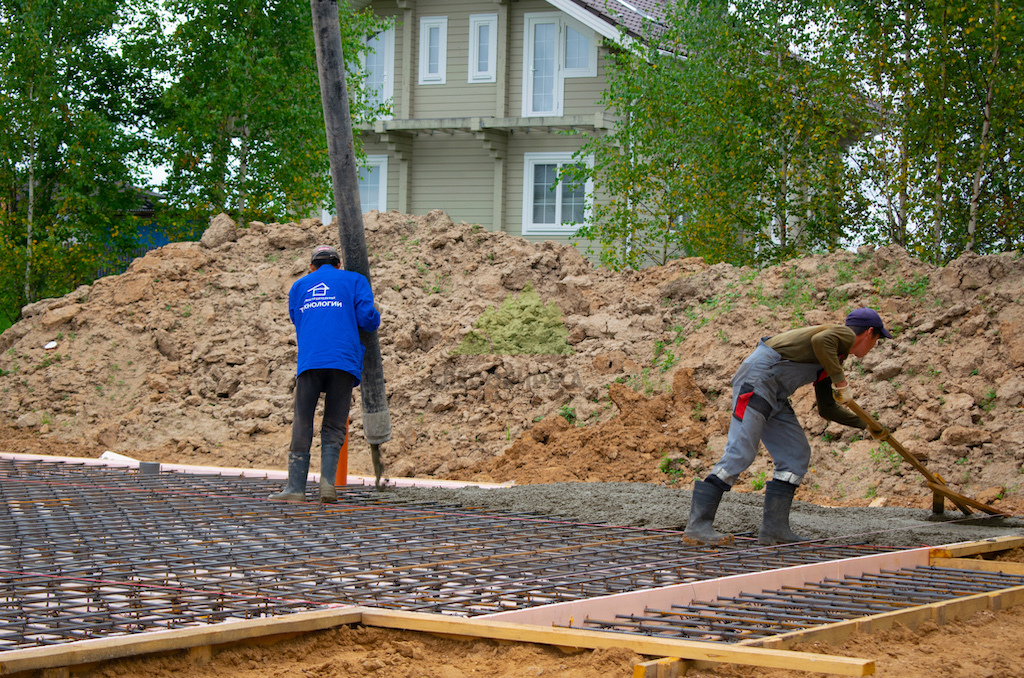

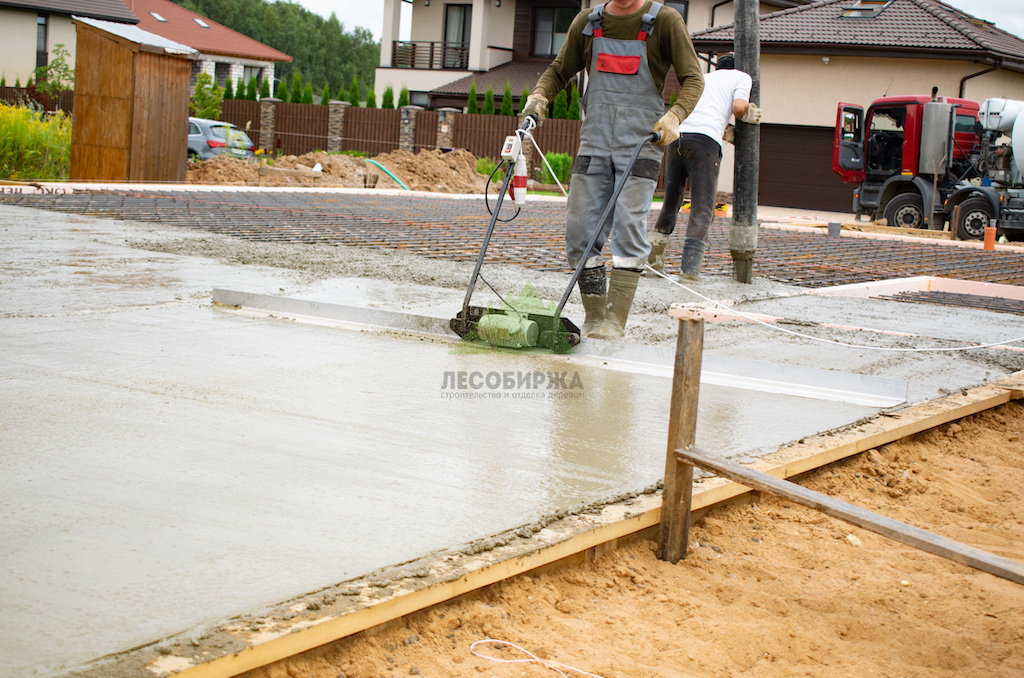

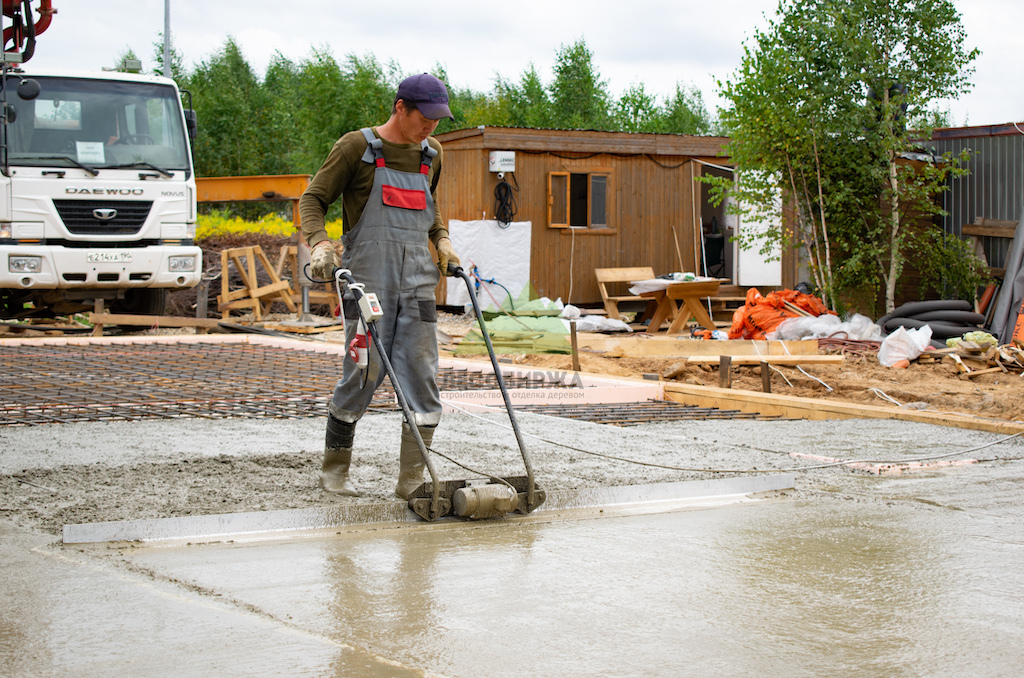

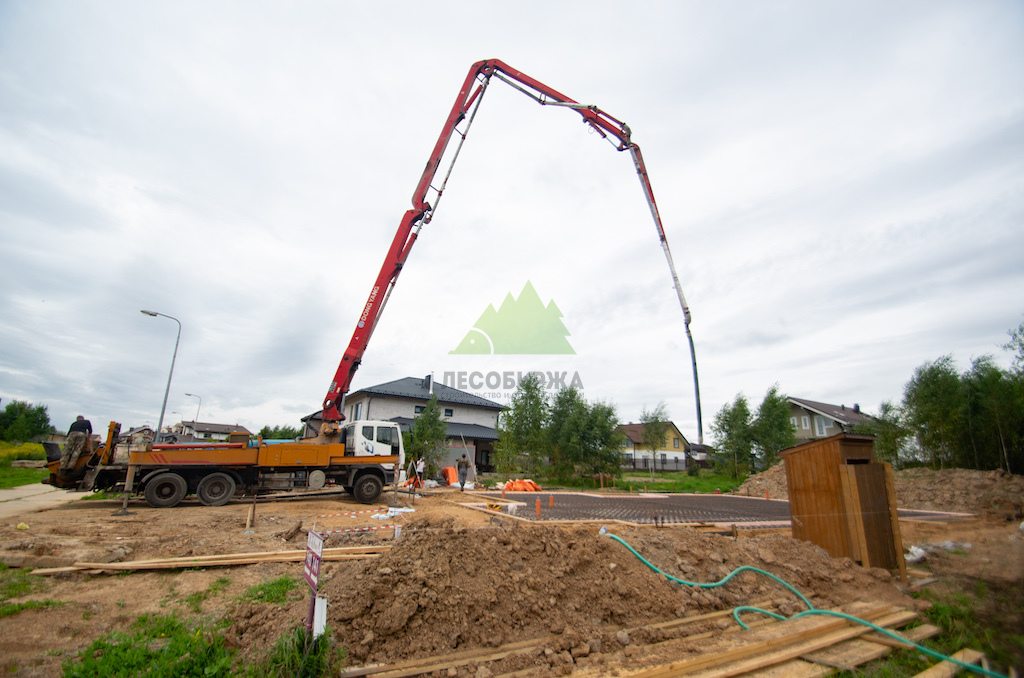

С помощью бетононасоса на подготовленную площадку подается раствор бетона для заливки. Разравнивание поступающего слоя бетона осуществляется виброрейкой, которая при постоянной вибрации и высокочастотными колебаниями удаляет пузыри воздуха и воздушные раковины из раствора, для более плотный укладки бетона. В своих работах мы использовали самый лучший вариант раствора класса В 20 в основу которого входит гранитный щебень.

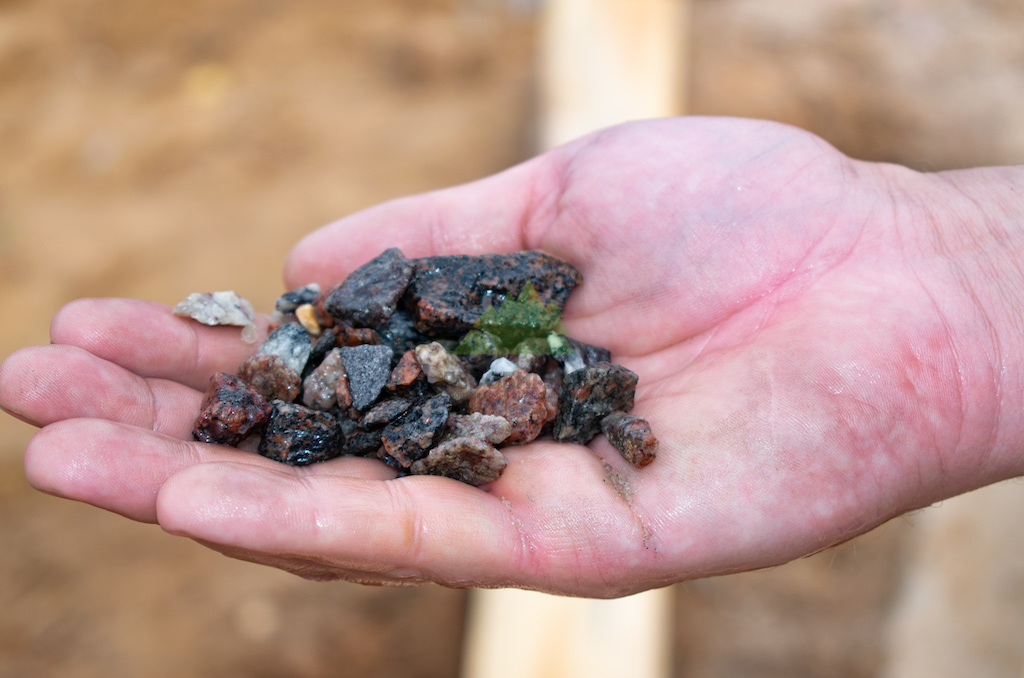

Щебень угловатый и острый материал, получаемый при дроблении. Именно его неровность и играет главную роль в создании прочных конструкций и качественной, долгосрочной адгезии. Гравий отличается и по внешнему виду и по своим свойствам, но его нежелательно применять. Он имеет округлую, гладкую форму. Внутри чаще пустотелый и поэтому может разламываться, а данный факт плохо влияет на качество основания фундамента.

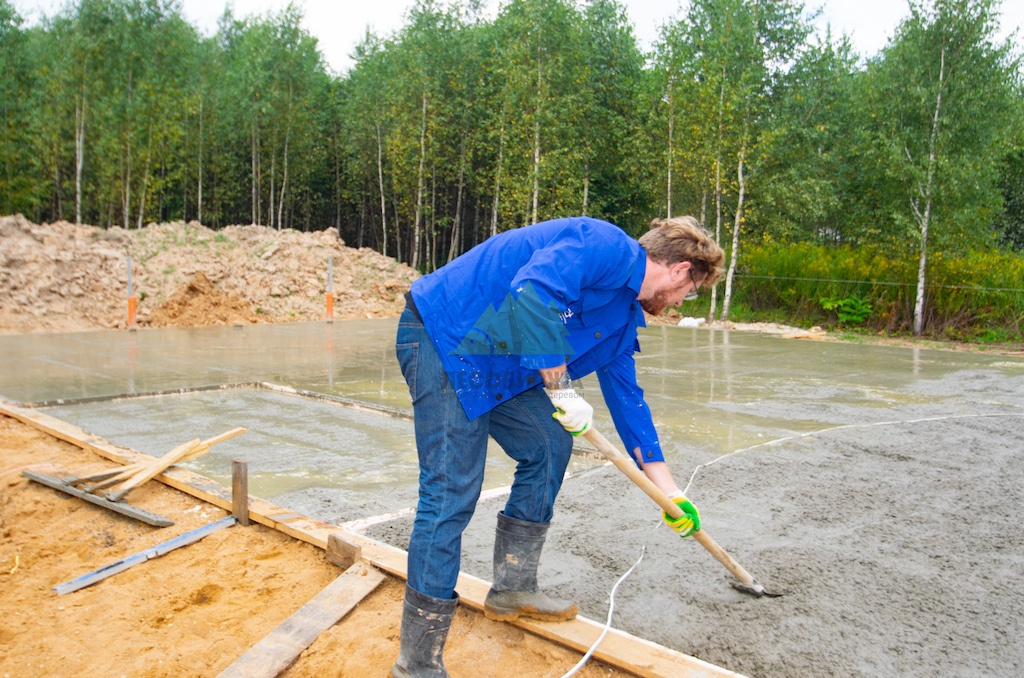

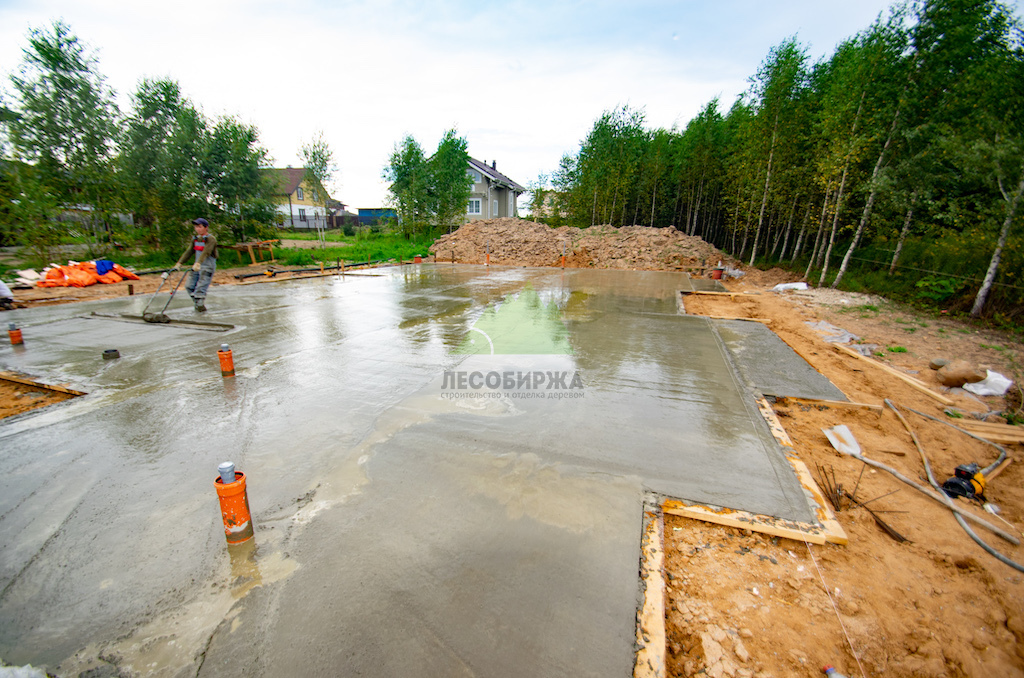

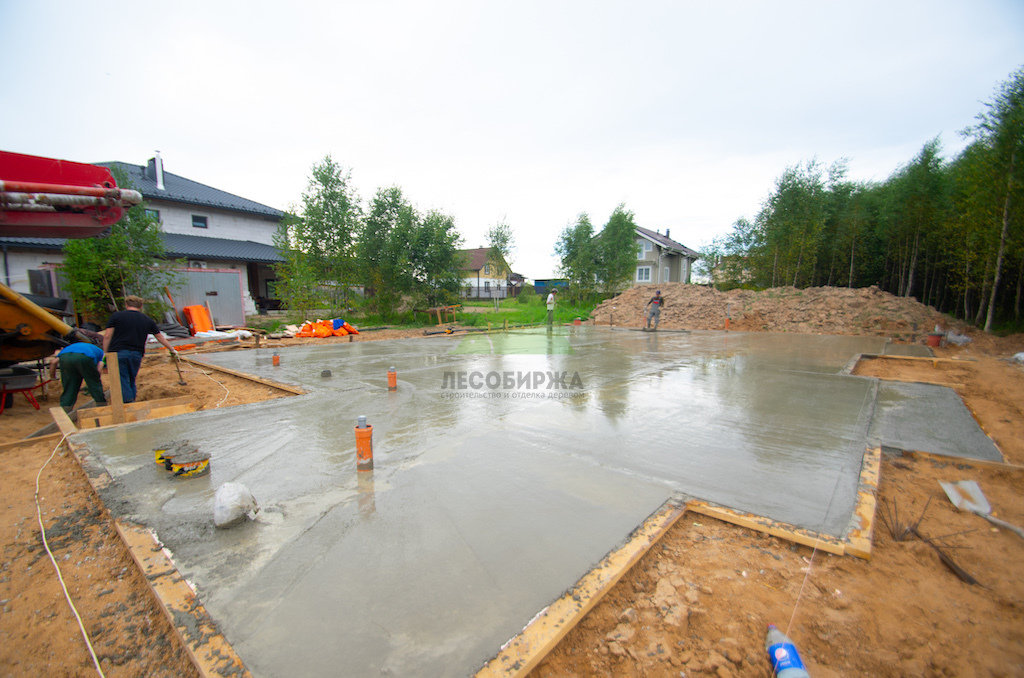

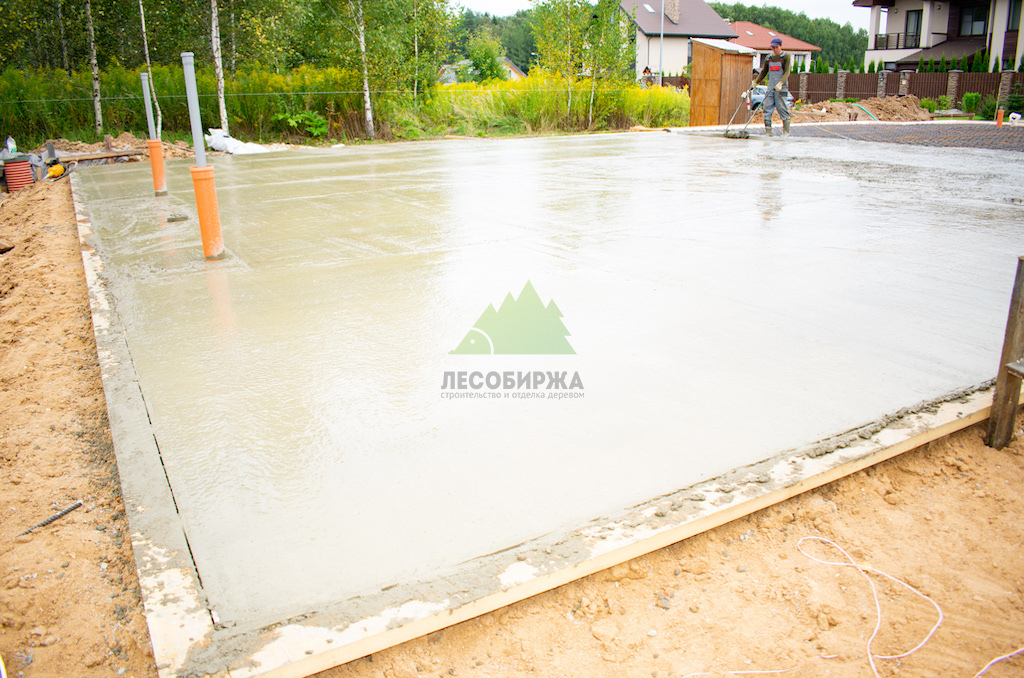

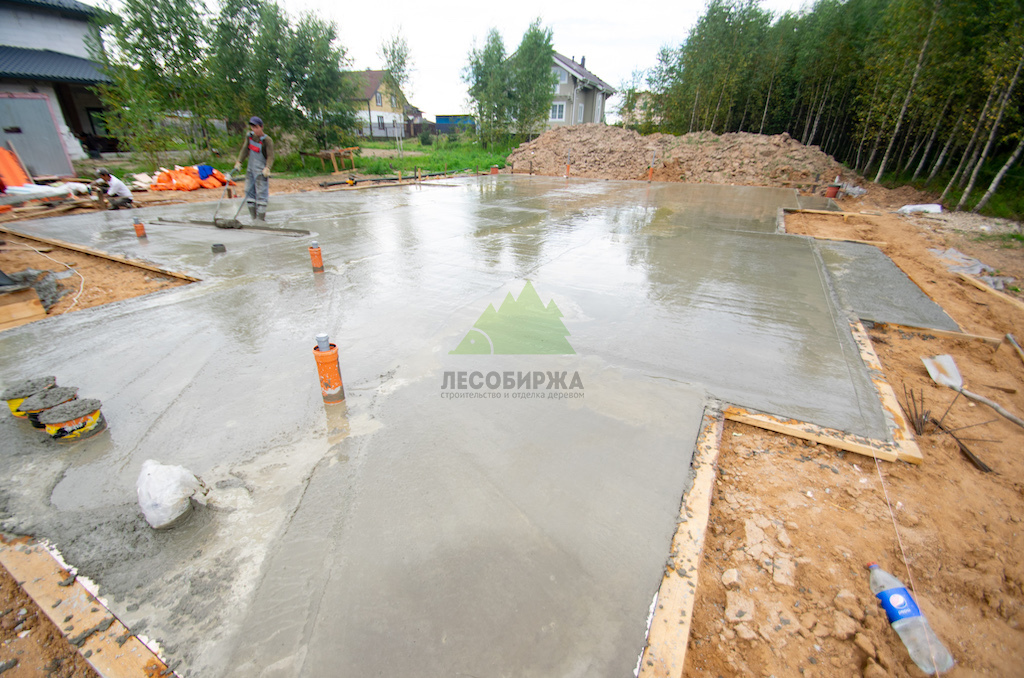

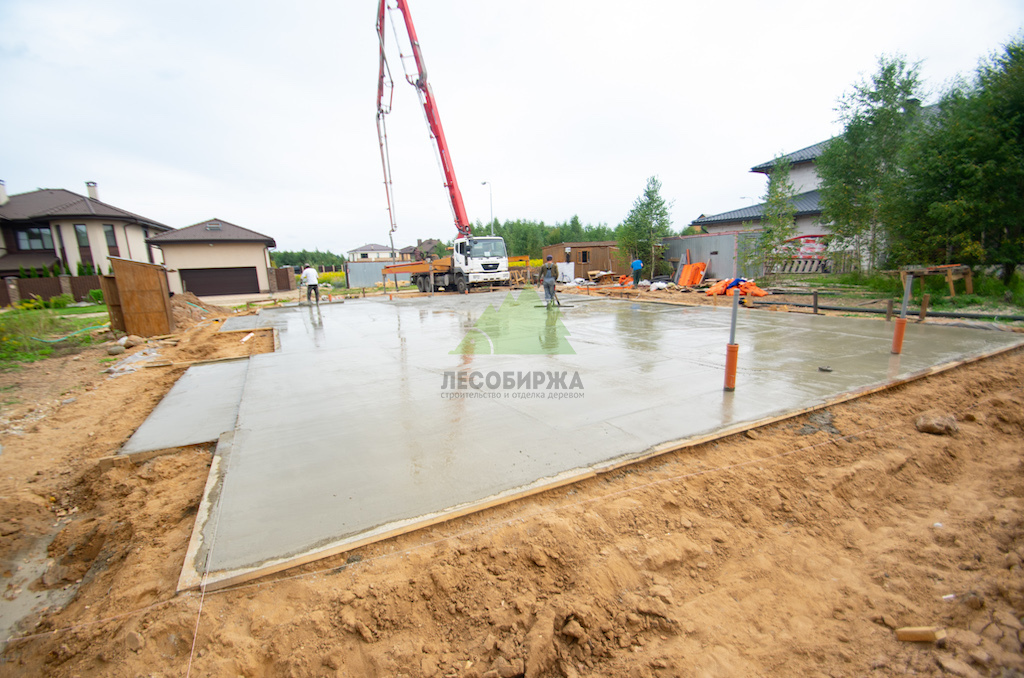

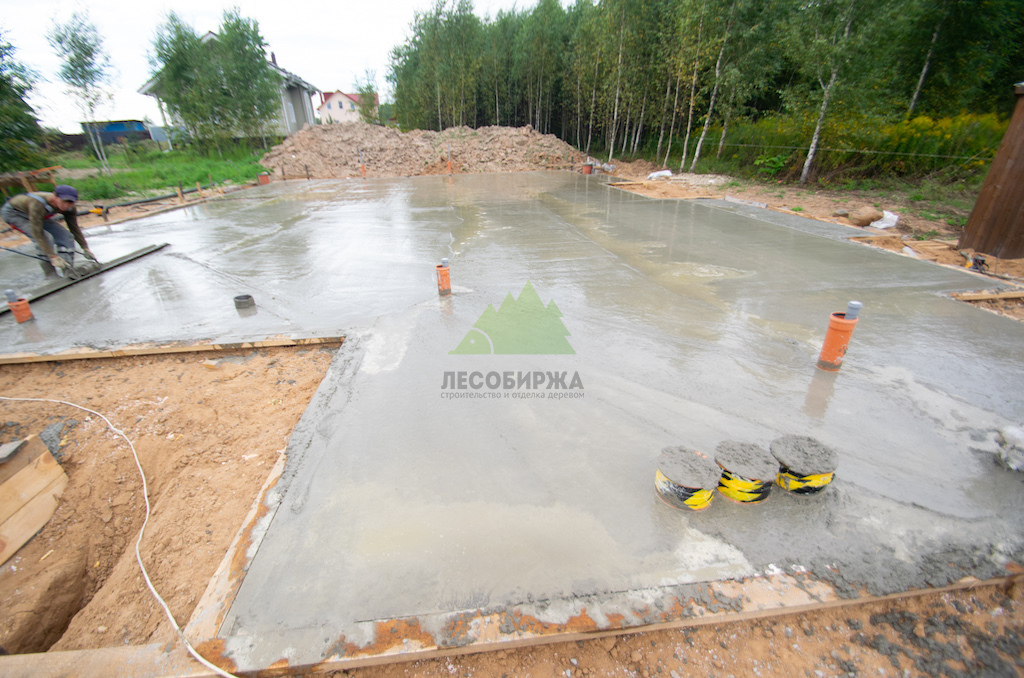

Ну вот, бетон в конечном итоге разровняли и получилась гладкая поверхность. Теперь нужно время, чтоб конструкция набрала необходимую прочность. Для предотвращения пересыхания забетонированной поверхности иначе остановится реакция становления бетона, смачивайте водой, а в знойное пекло можно укрывать защитной пленкой или брезентовой тканью. После полного высыхания бетона, опалубка разбирается. Но следует помнить, что внешние температуры влияют на созревание бетонного раствора.

Мы не будем озадачивать вас научными терминами, проще всего посмотреть на предоставленные фотографии с объекта. По ним вы сможете сделать соответствующие выводы о ходе всех этапов создания монолитного фундамента под дом.

Если вы решили построить свой собственный дом, то конечно же необходимо позаботиться об надежной конструкции фундамента и монолитная конструкция именно то, что вам и требуется. Создаваемое цельное основание из накрепко связанных между собой армирующих элементов и бетона, практически единственный вид фундамента, который может «пережить» не очень серьезные движения грунта, двигаясь в тандеме. Практика показала надежность и эффективность данного фундамента. Да если еще добавить современные материалы в виде гидроизоляции, слоев утеплителя, полы с обогревом, то в итоге жизнь в таком доме принесет невероятное чувство комфорта и защищенности.


Очень интересная работа, заливали монолитную плиту под "дуплекс". Уложились в срок и приступили к следующему этапу строительства.
Усманов Павел Алексеевич архитектор
