Вентилируемый фасад из планкена — это инженерная система, а не просто наружная деревянная отделка. Чтобы фасад служил долго, за планкеном должен работать вентиляционный зазор, утеплитель должен быть защищён мембраной, подсистема должна быть выставлена в плоскость, а торцы доски — обработаны до и после подрезки. В статье разбираем, из чего состоит пирог вентфасада, когда можно делать систему без утепления, когда нужно утепление 50 мм, а когда требуется полноценная тепловая модернизация 100 мм. Отдельно рассматриваем каменные, каркасные и деревянные дома: у каждого основания свои крепления, риски и узлы. Объясняем, почему нельзя перекрывать вход и выход воздуха, зачем нужна тёмная мембрана под открытые зазоры, как учитывать цоколь, окна, двери, углы и верх фасада. Материал поможет владельцу частного дома понять, где в вентфасаде действительно важна технология, а где начинается дорогостоящая импровизация.
Вентилируемый фасад из планкена — это не просто деревянная доска, прикрученная к стене. Это система, где важны основание дома, крепёж под это основание, подсистема, утепление при необходимости, ветрозащитная или супердиффузионная мембрана, вентиляционный зазор, планкен, защита торцов, цоколь, окна, углы и верхний выход воздуха.
В малоэтажном строительстве такая схема помогает получить деревянный фасад, который не запирает влагу в стене и даёт облицовке просыхать с тыльной стороны. Планкен здесь работает как наружный экран: он принимает на себя солнце, дождь, снег, механические воздействия и формирует внешний вид дома. Но ресурс фасада зависит не только от доски. Если подсистема кривая, мембрана светится в швах, вентзазор перекрыт, а торцы оставлены без защиты, даже дорогой материал будет выглядеть как дорогая ошибка.
Прямой или скошенный профиль выбирают по архитектуре и монтажной задаче. У них разный визуальный ритм, разная тень и разные нюансы на углах, но базовая логика одна: фасадный планкен должен работать на ровной подсистеме, с вентиляцией, правильным крепежом и защитой древесины до монтажа.
Из чего состоит вентилируемый фасад из планкена
Вентилируемый фасад состоит не из одного «пирога утепления», а из нескольких связанных слоёв. Утеплитель может быть, а может и не быть. Если дом уже достаточно тёплый, фасад делают без дополнительного утепления: задача тогда в выравнивании плоскости, вентиляции и декоративной деревянной облицовке. Если теплотехнику нужно усилить, в систему добавляют базальтовую фасадную вату и мембрану.
Общая логика такая: сначала обследуют основание дома, затем подбирают крепёж и подсистему под конкретную стену. После этого решают, нужен ли утеплитель, какая мембрана будет работать в системе, каким будет вентиляционный зазор и как планкен будет крепиться к направляющим. Финальный результат зависит не от одного слоя, а от того, насколько грамотно связаны между собой все элементы фасада.
Фото 1. Фасад, обшитый планкеном, выглядит стильно, дорого и современно
Для каменного дома важен крепёж под газобетон, кирпич, бетон или тёплую керамику. Для каркасного — правильная работа мембраны и крепление подсистемы в стойки или закладные. Для дома из бруса или бревна — учёт усадки и сезонных движений стены. Вентфасад не про «прикрутили брусок и пошли дальше». Хотя некоторые, конечно, пытаются. Строительная романтика у нас вообще часто начинается там, где должен быть лазерный уровень.
Подробный выбор самого материала — прямой или скошенный, сосна или лиственница, крашеный или некрашеный — лучше смотреть отдельно в статье про виды планкена. Здесь разбираем именно фасадную систему.
Достоинства и ограничения вентилируемого фасада
Вентилируемый фасад из планкена хорош не тем, что «решает всё». Он хорош тем, что даёт понятную инженерную схему: дерево отделено от стены, за облицовкой движется воздух, утеплитель защищён мембраной, а вода не должна задерживаться в конструкции. Это работает только при нормальном проектировании и монтаже. Физика, как обычно, не впечатляется красивыми обещаниями.
Главное преимущество такой системы — просушка облицовки. Планкен не прижимается вплотную к стене: между тыльной стороной доски и мембраной или основанием оставляют вентзазор. Воздух входит снизу, проходит за облицовкой и выходит сверху. За счёт этого фасад лучше переносит влажность, снег, косой дождь и сезонные перепады.

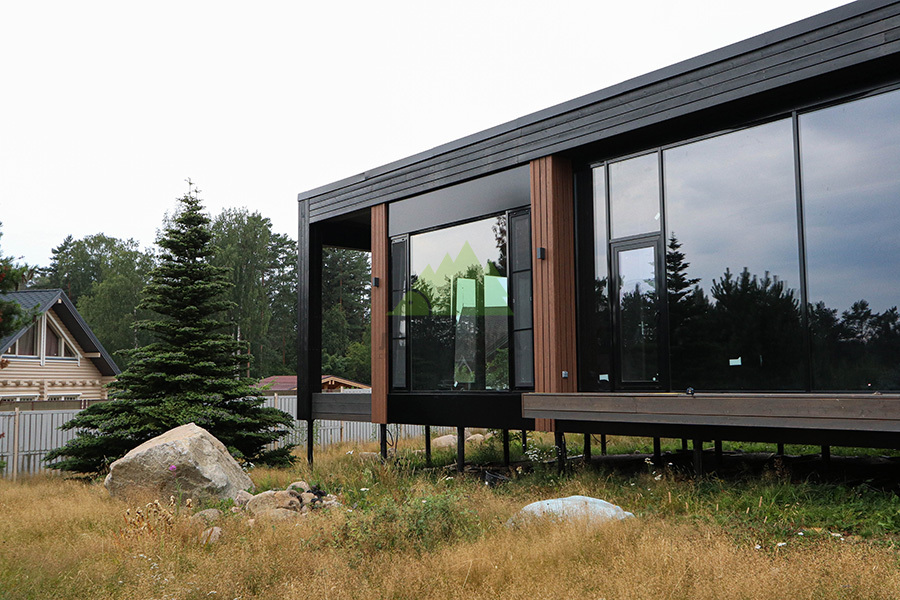

Фото 2. Отделка фасада планкеном из лиственницы
Второй плюс — защита основной стены. Облицовка принимает на себя часть внешней нагрузки: солнце, осадки, ветер, механические воздействия. Если в системе предусмотрено утепление, наружный слой базальтовой ваты может снизить теплопотери и частично перекрыть мостики холода. Но цифры зависят от проекта, толщины утеплителя, основания и качества узлов. Обещать «экономию в два-три раза» без расчёта — это не экспертность, а гадание на минвате.
Есть и ограничения. Вентилируемый фасад дороже простой обшивки, потому что считать нужно не только доску, но и подсистему, крепёж, мембрану, утепление, сетку, отливы, откосы, углы, покраску и работу. Ошибка в подсистеме сразу отражается на плоскости фасада. Планкен не выравнивает стену, он аккуратно показывает её кривизну. Покрытие тоже нужно обслуживать: даже хорошая фасадная система со временем стареет внешне, а солнце гарантийные обещания не читает.
Пирог вентфасада без утепления
Схема без утепления применяется, когда дом уже достаточно тёплый, а задача — сделать деревянную наружную облицовку, выровнять плоскость и обеспечить просушку фасада. Такой вариант часто используют на каменных домах, каркасных домах с уже рассчитанным утеплением в стене, а также при декоративной отделке отдельных фасадных зон.
В такой системе сначала обследуют основание и убирают слабые участки. Затем подбирают крепёж под материал стены, выставляют кронштейны, уголки или брусок подсистемы, контролируют плоскость лазером, шнуркой и правилом. После этого формируют вентиляционный зазор, закрывают светлые элементы в открытых швах тёмной лентой или подложкой, монтируют окрашенный планкен и защищают торцы после подрезки.
Без утепления система проще, но не примитивнее. Если убрать вентзазор, не выставить плоскость или оставить торцы открытыми, проблемы будут такими же реальными, как и в более сложной утеплённой схеме.

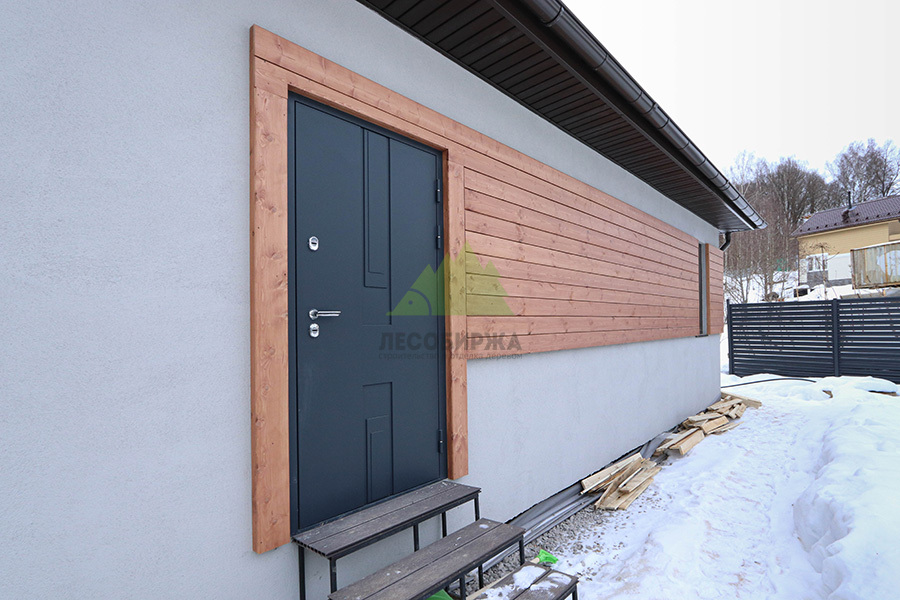

Фото 3. Частичная отделка планкеном в декоративных целях

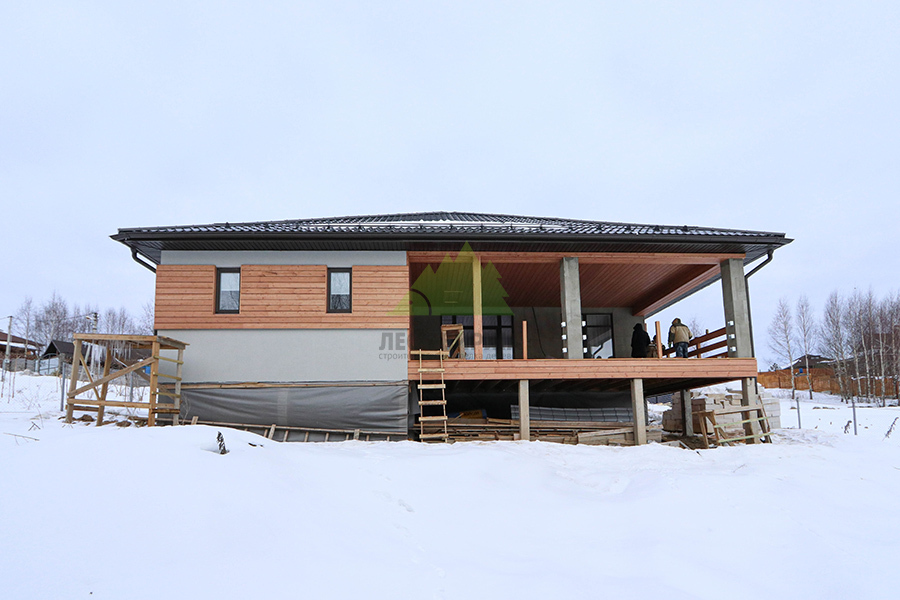

Фото 4. Локальное оформление жилого дома планкеном из хвои
Пирог вентфасада с утеплением 50 мм
Утепление 50 мм используют, когда нужно немного усилить теплозащиту, снизить продувание, перекрыть часть мостиков холода и одновременно обновить внешний вид дома. Обычно применяют фасадную базальтовую вату подходящей плотности. Утеплитель должен стоять плотно, без щелей, провалов и выпирания в вентканал.
Основание дома проверяют и готовят к креплению подсистемы. Кронштейны или опоры ставят с учётом выноса утепления и вентзазора. Плиты утеплителя монтируют в один слой и фиксируют тарельчатыми дюбелями, если это требуется основанием и системой. Сверху укладывают тёмную супердиффузионную фасадную мембрану, проклеивают нахлёсты и герметизируют прорези вокруг кронштейнов. После этого ставят контробрешётку или направляющие вентзазора и монтируют планкен.
Важная деталь: утеплитель не должен перекрывать вентиляционный канал. Если вата выпирает в вентзазор, фасад уже не проветривается нормально. Получается влажный бутерброд с красивой деревянной корочкой. Очень архитектурно, но недолго.
Пирог вентфасада с утеплением 100 мм
Утепление 100 мм — это уже не косметическая доработка, а серьёзная тепловая модернизация фасада. Часто его делают в два слоя по 50 мм со смещением швов, чтобы уменьшить мостики холода. После такого решения меняется вынос фасада, глубина откосов, длина отливов, положение наличников, углов и примыканий к свесам.
Перед монтажом такой системы нужно рассчитать вынос фасада с учётом утепления, подсистемы и вентзазора. Важно проверить, хватит ли существующих свесов кровли, пересчитать оконные и дверные откосы, подобрать кронштейны нужного выноса и заранее понять, как будут выглядеть углы и доборы. Если поставить 100 мм утепления без пересчёта узлов, старые отливы окажутся короткими, откосы — случайными, а углы — похожими на попытку срочно спрятать ошибку под доской.
Отделка фасада планкеном требует людей, которые понимают не только доску, но и основание, подсистему, утепление, мембрану, вентиляцию и узлы. Сезонный подход «прикрутим, а там разберёмся» для вентфасада обычно заканчивается разбором, но уже за деньги заказчика.
Фото 5. Утепление и отделка брусового дома планкеном

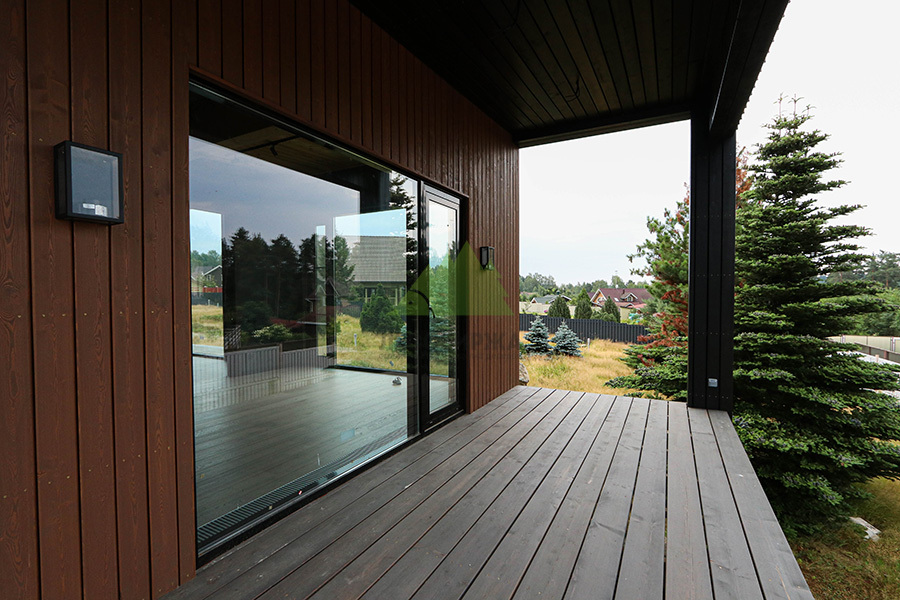

Фото 6. Планкен на фасаде: внешний вид зависит от точности подсистемы
Для облицовки можно использовать прямой или скошенный планкен из лиственницы, сосны, кедра, термососны, термоясеня и других пород. В каталоге планкена материал можно подбирать по профилю, породе, сорту, толщине, ширине, длине и сфере применения. Но для вентфасада важно не только выбрать доску, а собрать весь узел без слабых мест.
Вентилируемый фасад на каменном доме
Каменное основание — это газобетон, пеноблок, кирпич, тёплая керамика, бетон, железобетон или старая кладка. У каждого основания свой крепёж и свои риски. В газобетон нельзя ставить случайный дюбель «потому что был в машине». В пустотелой керамике важно не разбить стенку блока. В старой кладке нельзя крепиться в слабую штукатурку или разрушенный шов.
Для каменного дома часто используют деревянную подсистему из сухого строганного бруска или металлическую подсистему. Выбор зависит от основания, высоты фасада, утепления, выноса и требований к плоскости. Сначала проверяют стену, удаляют слабые участки, подбирают крепёж под материал основания, выставляют направляющие и только после этого переходят к утеплению, мембране, вентзазору и планкену.
На каменных стенах особенно важно не относиться к крепежу как к мелочи. Газобетон, пустотелый кирпич, полнотелый кирпич и бетон требуют разных решений. Ошибка здесь не всегда видна сразу, зато потом фасад начинает «разговаривать» с ветром, нагрузкой и собственным весом. Обычно без приятных интонаций.
Вентилируемый фасад на каркасном доме
На каркасном доме планкен — это наружная облицовка, а не конструктивная часть стены. Он не заменяет плитную обшивку, укосины, мембрану, пароизоляцию и нормальный проект. Базовая логика каркасной стены такая: внутренняя отделка, пароизоляция по проекту, каркас с утеплителем, наружная обшивка или укосины, ветрозащитная или супердиффузионная мембрана, подсистема вентзазора и планкен.
Мембрана должна быть непрерывной, с проклеенными нахлёстами и примыканиями. Брусок подсистемы должен крепиться в стойки, закладные или рассчитанное основание. Открытые зазоры требуют тёмной мембраны или тёмной подложки, а вентиляция должна идти снизу вверх и не перекрываться у окон, углов и карниза.
Самая частая ошибка на каркаснике — считать, что тонкая наружная плита выдержит всё, что монтажник решил к ней прикрутить. Нагрузка должна передаваться в стойки, закладные или рассчитанную подсистему. Вера в OSB как в несущую вселенную фасада обычно дорого стоит.
Вентилируемый фасад на доме из бруса или бревна
Деревянный дом нельзя считать неподвижным основанием. Брус и бревно садятся, меняют влажность, двигаются по высоте, имеют перерубы, выпуски углов, неровности венцов и сезонные деформации. Если жёстко связать фасадную подсистему с живой стеной, фасад начнёт спорить с домом. Обычно дом выигрывает, а планкен потом выглядит как протокол ошибки.
Перед работой проверяют возраст дома, стадию усадки, влажность, состояние венцов и межвенцовых швов. Слабые нижние венцы, гниль, плесень и следы намокания устраняют до фасадной отделки. Для движущихся стен применяют скользящие опоры KUC через паронитовую прокладку. Деревянную стену нельзя закрывать снаружи паронепроницаемым пакетом: конструкция должна иметь возможность безопасно отдавать влагу наружу.
Для старого стабильного деревянного дома требования могут быть мягче, но сезонные движения всё равно остаются. Дерево не становится бетоном только потому, что хозяину хочется закончить фасад быстрее.
Как выбрать систему вентфасада
Вентилируемый фасад выбирают не по одному признаку. Важны основание, высота стен, утепление, направление планкена, профиль доски, ширина зазора, тип мембраны, способ крепления, вынос фасада, узлы цоколя, окон, дверей, углов и карниза. Ошибка в любой части может испортить всю систему.

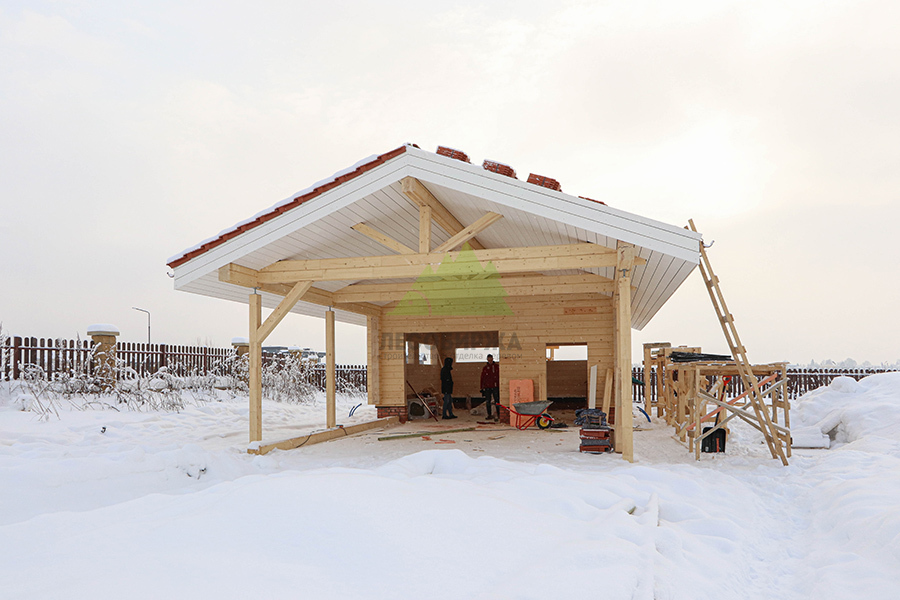

Фото 7. Навес, обшитый прямым планкеном: для свесов и потолков нужна своя подсистема
Самостоятельно выбрать систему можно только на простом объекте и при хорошем понимании узлов. В остальных случаях лучше сначала сделать нормальный расчёт и проектную схему. Для предварительной оценки площади, материала, покраски, крепежа и работ можно использовать калькулятор обшивки фасада, но финальное решение по пирогу фасада должно учитывать конкретный дом.
В открытых зазорах планкена особенно важна тёмная мембрана или тёмная подложка. Светлая плёнка между досками выглядит так, будто фасад решил показать бельё. Технически неприятно, эстетически ещё неприятнее.

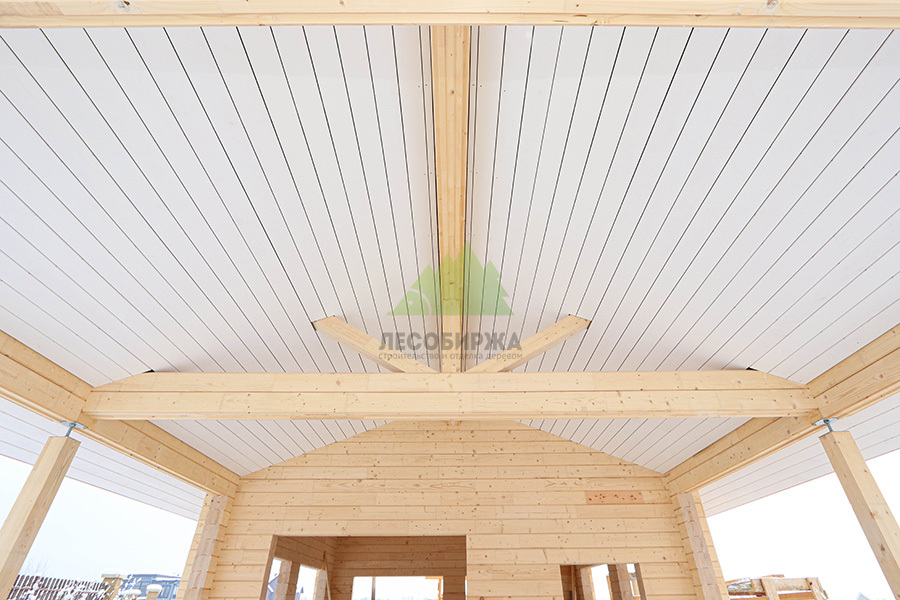

Фото 8. Белый планкен на потолке смотрится красиво, но наружный потолок работает в уличном режиме
Правила монтажа вентилируемого фасада из планкена
Монтаж начинается не с доски, а с обследования основания. Проверяют прочность стены, влажность, кривизну, трещины, старые покрытия, состояние цоколя, окон, дверей и свесов. Слабое основание сначала ремонтируют, а не закрывают планкеном. Фасадная облицовка не лечит гниль, разрушенную кладку и мокрые венцы.
Фото 9. Схема подсистемы для деревянных домов с учётом движения стены
После обследования выбирают подсистему. Для деревянной подсистемы используют сухой строганный брусок подходящего сечения. Для сложных оснований, больших перепадов и повышенных требований к плоскости применяют кронштейны или металлические направляющие. Крайние элементы выставляют первыми, промежуточные выводят по лазеру или шнурке, плоскость проверяют правилом.
Фото 10. Деревянная подсистема из сухих строганных брусков

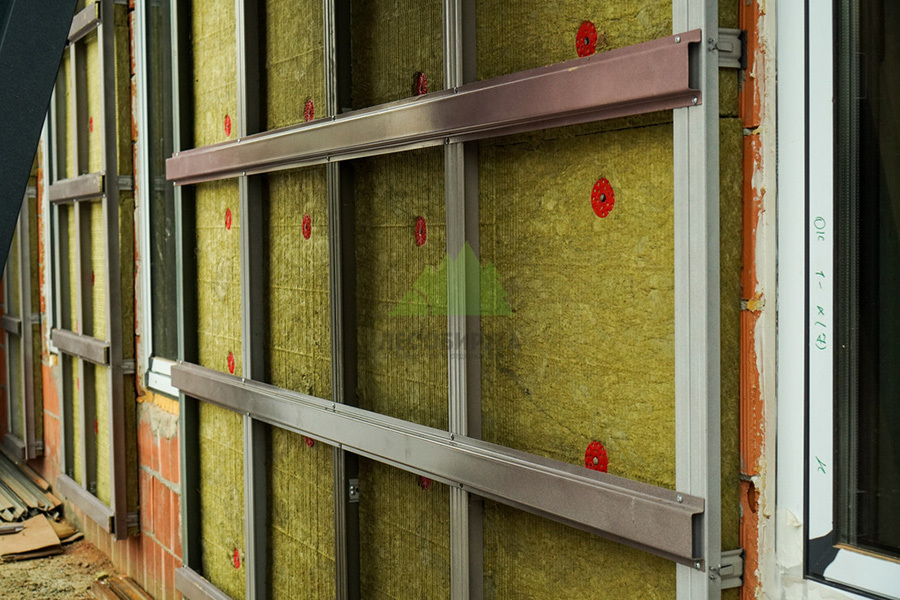

Фото 11. Металлическая подсистема из оцинкованных профилей
Утеплитель ставят только там, где он нужен по задаче. Плиты должны входить плотно, без щелей и провалов. На каркасном доме нельзя нарушать проектную логику стены. На деревянном доме нельзя закрывать стену снаружи паронепроницаемым слоем. Внешний слой должен помогать конструкции сохнуть, а не запирать влагу.
Поверх утеплителя укладывают супердиффузионную фасадную мембрану. Для планкена лучше использовать тёмную мембрану, потому что она может быть видна в открытых зазорах. Полотна монтируют снизу вверх, нахлёсты проклеивают, повреждения ремонтируют, места прохода кронштейнов герметизируют.
Фото 12. Гидроветрозащитная трёхслойная мембрана защищает утеплитель от ветра и внешней влаги
Контробрешётка или направляющие должны создать непрерывный канал для движения воздуха. Для горизонтального планкена направляющие обычно ставят вертикально. Для вертикального планкена нужна схема, которая сохраняет вертикальный поток воздуха, а не превращает фасад в набор закрытых карманов.
Планкен должен быть окрашен до монтажа: лицевая сторона, кромки, торцы и тыльная сторона по системе. После подрезки торцы защищают повторно. Крепление выполняют на LesFix или фасадными саморезами в пласть. На лиственнице, термодревесине и плотных породах требуется предварительное сверление.
Цоколь, окна, углы и верх фасада
Именно узлы чаще всего портят вентфасад. Сама плоскость может выглядеть хорошо, но если низ закрыт глухой планкой, отлив заводит воду за облицовку, оконный откос перекрывает вентканал, а верх не выпускает воздух, система работает плохо.
Внизу фасада должен быть вход воздуха в вентзазор. Его защищают перфорированной лентой или сеткой от насекомых, птиц и мусора, но не перекрывают наглухо. Планкен не должен упираться в отмостку, грунт, снеговую зону или мокрый цоколь. Если цоколь выступает, нужен отлив, который отводит воду наружу.
У окон и дверей мембрану заводят и проклеивают к коробке подходящей лентой. Отливы и откосы должны учитывать новый вынос фасада, особенно если добавили утепление. Углы требуют опоры, защиты торцов и сохранения вентиляции. Сверху воздух должен выходить под карнизом или через предусмотренный проектом зазор.
Покраска планкена для вентфасада
Планкен на вентилируемый фасад лучше красить до монтажа. Нужно защитить лицевую сторону, кромки, торцы и тыльную сторону по системе. После подрезки торцы повторно обрабатывают торцевым герметиком, мастикой или системным составом. Если покрасить только лицевую сторону уже после монтажа, открытые торцы и кромки останутся слабым местом.
Для фасада нужны пигментированные системы с УФ-защитой. Бесцветное покрытие на солнце не стоит подавать как долгосрочную защиту внешнего вида. Солнце рекламные обещания не читает, ему вообще всё равно, сколько стоила доска.
В «ЛесоБирже» можно заказать покраску планкена в цехе: с контролем влажности, шлифовкой, обеспыливанием, межслойной сушкой, прокрасом кромок и повторяемостью цвета партии.
Типовые ошибки при устройстве вентфасада из планкена
- крепить планкен напрямую к стене без подсистемы и вентзазора;
- использовать светлую мембрану под открытые зазоры;
- перекрывать вход воздуха у цоколя или выход под карнизом;
- ставить утеплитель так, что он выпирает в вентканал;
- не проклеивать нахлёсты мембраны и прорези вокруг кронштейнов;
- крепить подсистему к слабому основанию;
- не учитывать усадку деревянного дома;
- не пересчитывать откосы и отливы после утепления;
- оставлять торцы планкена без защиты после подрезки;
- монтировать влажную или плохо подготовленную доску;
- перетягивать крепёж и раскалывать плотную древесину без предварительного сверления;
- считать, что хорошая доска исправит плохую подсистему.
Вентилируемый фасад из планкена — сильное решение для частного дома, если его собирать как систему. Сначала основание и узлы, потом подсистема и вентзазор, затем мембрана, покраска, крепёж и монтаж. Обратный порядок тоже встречается, но обычно в жанре «почему фасад пошёл волной и кто теперь виноват».
Если вам нужен не просто материал, а понятный фасадный узел с расчётом, покраской и монтажом, можно начать с общей статьи про фасадный планкен, подобрать материал в каталоге и затем обсудить проектную схему под конкретный дом.
Что такое вентилируемый фасад?
Вентилируемый фасад – это вид отделки, представляющий собой конструкцию из металлического или деревянного каркаса (подсистемы), на который монтируются облицовочные панели. Статья рассматривает типовой вентилируемый фасад для малоэтажного строительства.
Что такое планкен и для чего он используется?
Планкен – это фасадная доска, используемая для декоративной отделки. Он является хорошим решением в качестве облицовочного материала для вентилируемого фасада, независимо от того, прямой он или скошенный.
Из чего состоит вентилируемый фасад?
Вентилируемый фасад состоит из многослойного пирога утепления, размещенного внутри подсистемы, сформированной из антисептированных хвойных брусков, а также облицовочных панелей, таких как планкен.
Каковы основные преимущества вентилируемого фасада?
К основным преимуществам относятся долговечность (благодаря вентиляции древесины), улучшенная шумоизоляция, отсекание температурных мостов, что снижает теплопотери в 2-3 раза, и надежная защита основных стен дома от внешней агрессивной среды, продлевающая их срок службы.
Есть ли недостатки у вентилируемого фасада?
Основной недостаток вентилируемого фасада – его высокая стоимость, обусловленная сложностью конструкции и необходимостью использования качественных материалов и профессиональных строителей для правильного монтажа.
Кто должен заниматься отделкой фасада планкеном?
Отделка фасада планкеном – задача для подготовленных строителей-профессионалов. Специалисты элитного уровня из компании Лесобиржа, обладающие колоссальными знаниями специфики, с удовольствием помогут вам установить вентилируемый фасад, сделав работу быстро и качественно.
Какие виды планкена предлагает Лесобиржа?
Компания Лесобиржа предлагает богатый ассортимент прямого и скошенного планкена из лиственницы, кедра, ангарской сосны и северной (архангельской и вологодской) сосны, полностью уверенная в качестве производимых и реализуемых материалов, так как занимается этим более 10 лет.
По каким факторам характеризуются вентилируемые фасадные системы?
Вентилируемые фасады характеризуются по расположению и типу вентиляции прослоек, ее интенсивности, типу защитного экрана (площади входных и выходных отверстий), требованиям к защите теплоизоляции от фильтрации воздуха и применяемым конструктивным решениям. Правильная компоновка этих переменных обеспечивает долговечность фасада.
К кому следует обратиться за помощью в выборе вентилируемого фасада?
Правильный анализ всех факторов и подбор подходящего вентилируемого фасада для вашего дома доступен только опытному инженеру-архитектору. Не следует принимать самостоятельное решение, чтобы избежать ошибок. Обязательно посоветуйтесь с профессионалом.
Каковы основные этапы монтажа вентилируемого фасада?
Монтаж включает установку кронштейнов (часто скользящих для компенсации усадки), установку подсистемы (обрешетки из сухих антисептированных брусков), монтаж утеплителя (с пароизоляцией), установку гидроветрозащитного материала (супердиффузионной мембраны) и, наконец, отделку фасада планкеном с формированием вентиляционного зазора.
Как монтируется планкен на вентилируемый фасад?
Прямой планкен устанавливается скрытым образом на пластины «Планфикс» или с помощью высокотехнологичного инструмента «CAMO Pro Guide». Скошенный планкен монтируется на крепеж «Конструктор» со стопором.
Какой планкен лучше выбрать для фасада: прямой или скошенный?
Выбор между прямым и скошенным планкеном – это дело вкуса, так как их функционал имеет лишь небольшие, некритичные отличия. Ключевую роль играют качество материала и профессионализм монтажников.
