Статья объясняет, какой должна быть обрешетка под планкен на фасаде дома. Планкен нельзя рассматривать отдельно от основания: доска держится на подсистеме, подсистема выравнивает стену, формирует вентзазор, принимает крепёж и помогает фасаду просыхать с тыльной стороны. В материале разобрано, почему шаг обрешётки обычно держат до 600 мм, но не назначают его как универсальную цифру без учёта профиля, толщины доски, породы, направления монтажа и основания. Отдельно показано, как отличается обрешётка на каменном доме, каркасной стене, брусе и бревне. Для горизонтального планкена обычно нужна вертикальная контробрешётка, которая одновременно служит вентканалом и опорой. Для вертикального планкена требуется другая логика: сначала вертикальный вентзазор, затем горизонтальная опора под доску и тёмная подложка в открытых швах. Статья помогает понять, почему ровная подсистема, мембрана, защита низа фасада, проёмы, углы и крепление в каждую опору важнее, чем просто «набить рейки».
Обрешетка под планкен — это не вспомогательная мелочь, которую можно собрать «как-нибудь». Именно она задаёт плоскость фасада, формирует вентзазор, даёт опору для крепежа и определяет, как деревянная облицовка будет выглядеть через сезон, а не только в день сдачи.
Планкен не исправляет кривую стену. Он честно показывает всё, что было сделано до него: волну основания, перепады брусков, слабые места у окон, перекрытый вентзазор, светлую подложку в швах и крепёж, попавший не туда. Поэтому нормальный фасад из планкена начинается не с выбора цвета доски, а с вопроса: на что эта доска будет крепиться.
В статье разбираем, какой должна быть обрешетка для планкена на фасаде: какой шаг использовать, как выставлять плоскость, чем отличается каменная стена от каркасника, почему брус и бревно требуют скользящих решений, как меняется подсистема при горизонтальном и вертикальном монтаже и почему вентзазор нельзя заменять надеждой.

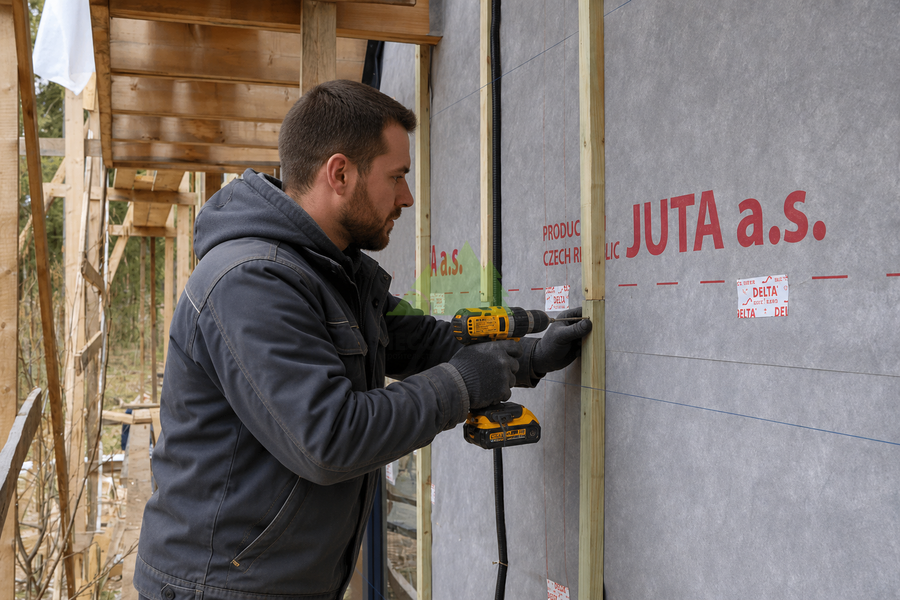

Фото 1. Подготовка фасада для монтажа планкена
В разговоре часто используют слово «обрешетка», потому что оно привычное и понятное. Клиент представляет себе бруски, закреплённые на стене, а потом доску поверх них. Но для фасада из планкена правильнее говорить шире — подсистема.
Обрешетка — это часть подсистемы. Обычно так называют деревянные бруски или направляющие, к которым крепится облицовка. Подсистема включает больше: крепление к основанию, уголки или кронштейны, прокладки, выравнивание, мембрану, утепление при необходимости, вентзазор, защиту низа фасада, узлы окон, углов и примыканий.

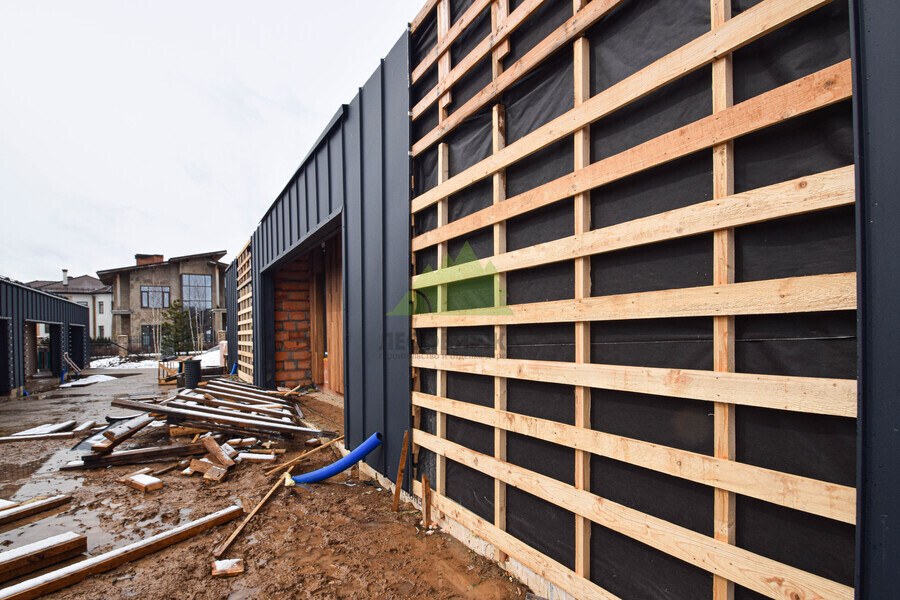

Фото 2. Деревянная обрешетка
Если дом простой, стена ровная, утепление не требуется, а планкен монтируется горизонтально, конструкция может выглядеть относительно несложно. Но даже в этом случае обрешетка должна быть выставлена в плоскость, защищена, правильно закреплена и не перекрывать движение воздуха за фасадом.
У обрешётки под планкен несколько задач. Первая — создать ровную плоскость. Если бруски стоят с перепадами, фасадная доска повторит эти перепады. Особенно хорошо это видно на прямом планкене с открытым зазором и на вертикальной раскладке.
Вторая задача — сформировать рабочий вентзазор. Планкен на фасаде должен проветриваться с тыльной стороны. Воздух входит снизу, проходит за облицовкой и выходит сверху. Если этого движения нет, фасад перестаёт работать как вентилируемая система.

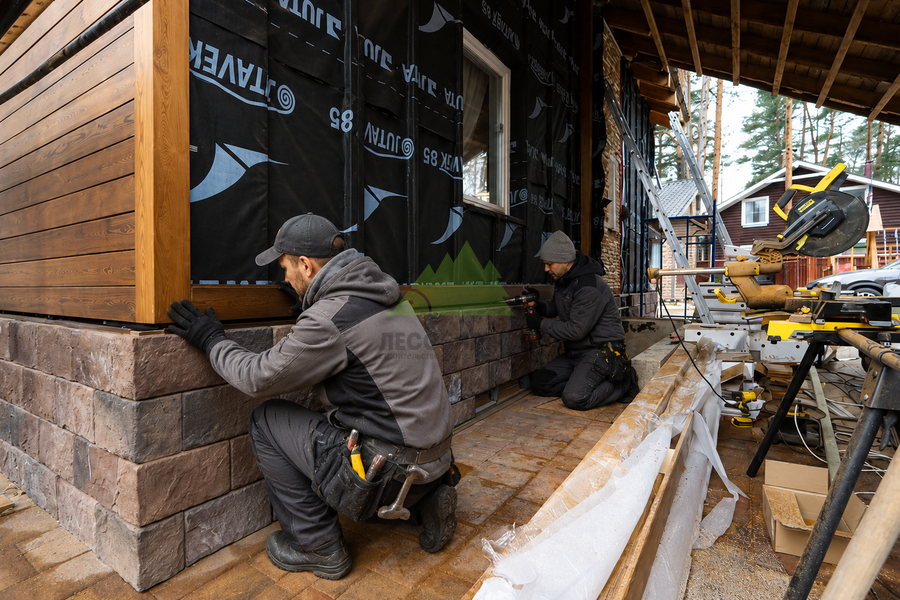

Фото 3. Монтаж планкена на фасад
Третья задача — дать нормальную опору для крепежа. Скрытый крепёж LesFix или фасадные саморезы в пласть должны попадать в подготовленную направляющую. Нельзя крепить через одну опору или надеяться, что доска сама распределит нагрузку. У дерева, как выясняется, нет обязанности спасать чужую экономию на бруске.
Четвёртая задача — подготовить узлы: окна, двери, цоколь, углы, свесы, примыкания к другим материалам. Именно там чаще всего ломается логика фасада. Плоскость может быть ровной, но если внизу закрыт вход воздуха или у окна заблокирован вентканал, система уже собрана неправильно.
Частый ориентир для фасадной обрешётки под планкен — шаг до 600 мм. Но это не магическая цифра, которую можно ставить в любой проект без проверки. Шаг зависит от толщины и ширины доски, породы, направления монтажа, типа крепежа, основания, ветровой нагрузки, геометрии фасада и выбранной подсистемы.
Чем шире и массивнее доска, тем внимательнее нужно относиться к опорам. Широкий планкен хуже прощает слабую подсистему: его может крутить, он сильнее показывает перепады плоскости, а крепёж получает большую нагрузку. Узкий планкен легче держит ритм, но тоже требует нормального основания.

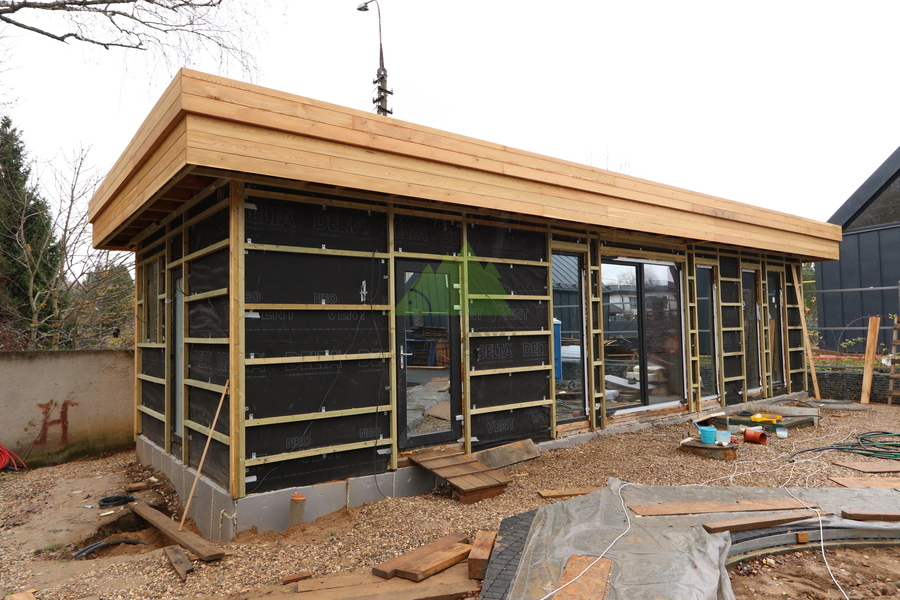

Фото 4. Обрешетка под монтаж планкена
Для большинства частных фасадов шаг направляющих часто держат в районе 500–600 мм. На сложных участках, у проёмов, углов, коротких отрезков, стыков и доборов могут потребоваться дополнительные бруски. Если свободный конец доски остаётся без опоры, фасад быстро покажет, где решили «и так сойдёт».
Перед монтажом планкена обрешётку выставляют по плоскости. Сначала ставят крайние бруски или направляющие, затем натягивают шнурку или используют лазер, после этого выводят промежуточные элементы. Контроль выполняют уровнем, лазерным плоскостепостроителем и правилом.
В рабочих инструкциях ЛесоБиржи для подсистем часто используется контроль правилом 3 м. Отклонение брусков из плоскости более 3 мм считается недопустимым. На каркасной стене при прямом монтаже дополнительно важно следить, чтобы перепад между соседними элементами не превращался в видимую волну на облицовке.

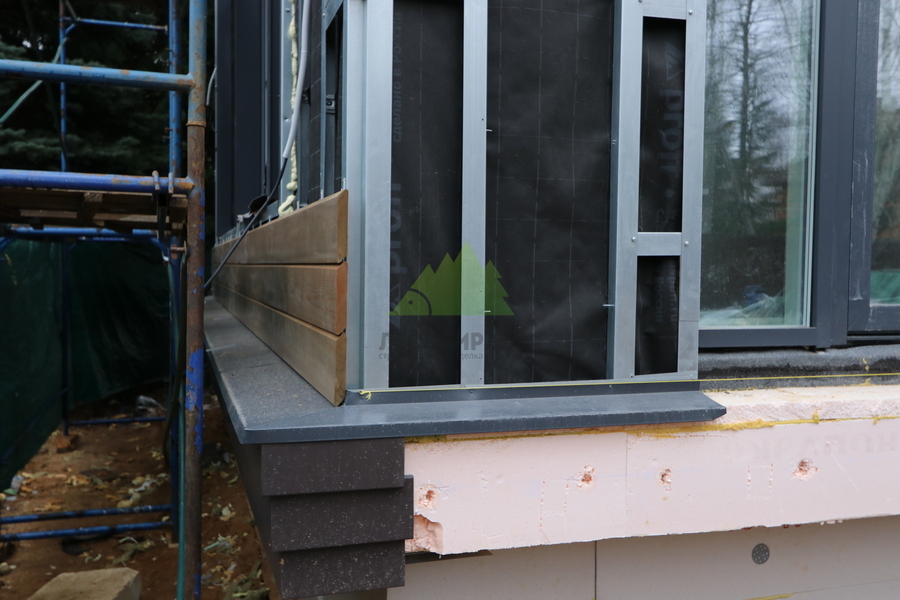

Фото 5. Крепление планкена на металлическую подсистему
Это особенно важно для планкена с открытым зазором. Свет и тень между досками быстро проявляют кривизну. Если линия брусков гуляет, фасад будет выглядеть не как современная деревянная отделка, а как демонстрация того, что лазер на объекте лежал в машине для моральной поддержки.
Для деревянной подсистемы используют сухой, строганный, калиброванный брусок. Сырой, кривой, необработанный брусок под фасадом — плохая идея. Он может менять геометрию, тянуть за собой облицовку, хуже держать крепёж и быстрее набирать влагу.
Бруски подсистемы нужно защищать антисептиком. На наружных фасадах они работают в зоне перепадов влажности и температуры, поэтому относиться к ним как к случайной рейке нельзя. По факту именно брусок часто отвечает за то, будет ли фасад ровным и обслуживаемым.

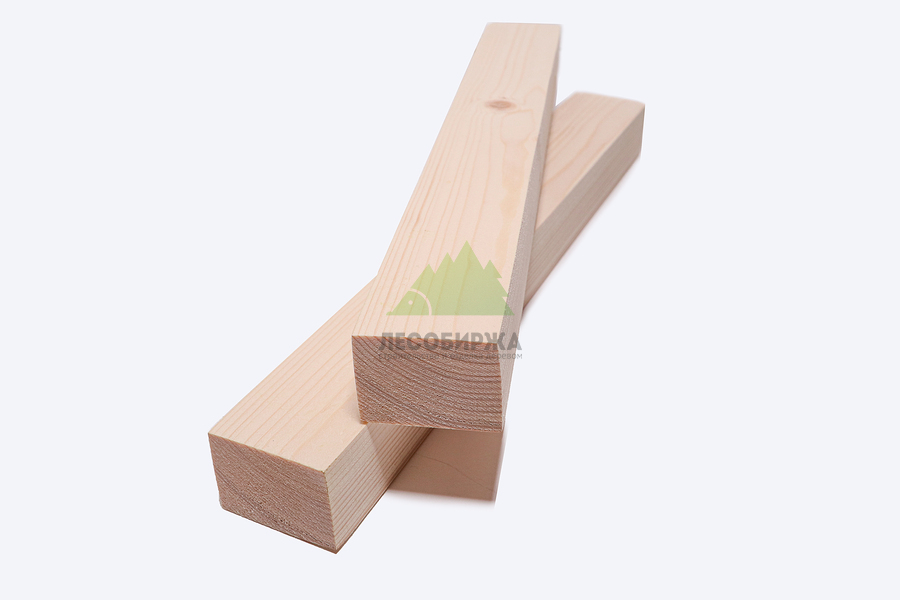

Фото 6. Брус для обрешетки
Если между досками планкена виден зазор, светлый брусок может просвечивать. Для таких случаев используют тёмную подложку, тёмную мембрану или EPDM-ленту на видимых участках. Особенно это важно для вертикального планкена и прямого профиля, где шов читается сильнее.
Каменный дом — это газобетон, керамический блок, кирпич, бетон или железобетон. Планкен на таком основании не крепят напрямую к стене. Сначала проверяют основание, подбирают крепёж под материал стены, ставят уголки или кронштейны, выводят бруски в плоскость и формируют вентзазор.

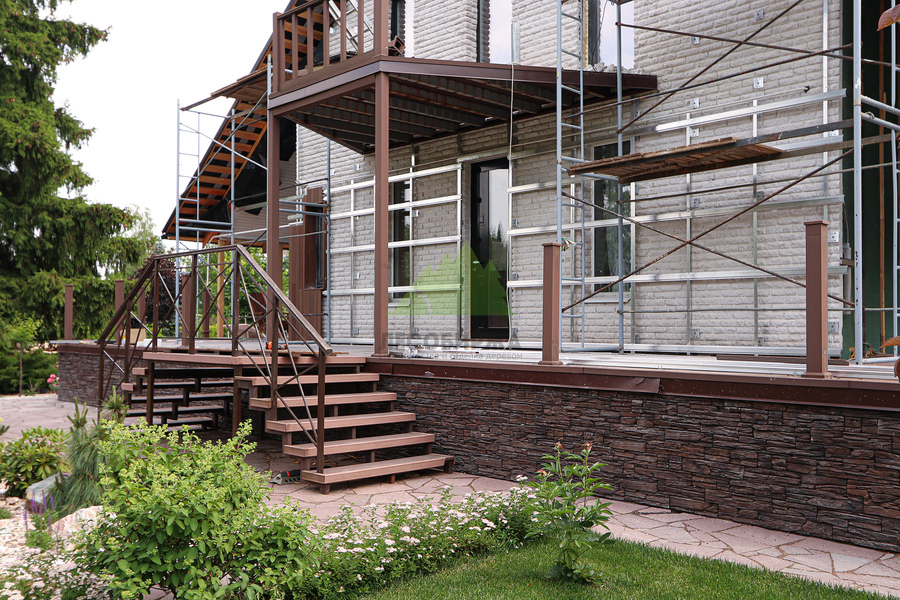

Фото 7. Металлическая обрешетка на каменном доме
Для каменных домов в деревянных НФС применяют усиленные уголки или кронштейны: например, KUU в схемах без утепления и KUM в утеплённых вариантах. Между металлом и основанием ставится паронитовая прокладка. Крепёж подбирают по основанию: для газобетона один тип, для пустотелой керамики другой, для бетона и полнотелого кирпича третий.
Деревянная подсистема не должна напрямую контактировать с камнем и цоколем. В узлах нужен зазор или гидроизоляционная прокладка. Внизу фасада ставят отлив, если цоколь выступает, а вход в вентзазор защищают сеткой или перфорированной лентой от насекомых, птиц и мусора.
На каркасном доме планкен крепится не к абстрактной «стене», а к подготовленному основанию: стойкам, закладным, плитной обшивке или рассчитанной подсистеме. Если стойки и наружная плоскость выставлены ровно, в некоторых схемах допустим монтаж по стойкам или через подготовленную контробрешётку. Но это возможно только после проверки геометрии.
На практике каркасная стена тоже редко бывает идеальной. Поэтому часто используют уголки, выравнивающие решения и дополнительную подсистему. Особенно если есть наружное утепление, сложные окна, большие плоскости, вертикальная раскладка или комбинированный фасад.

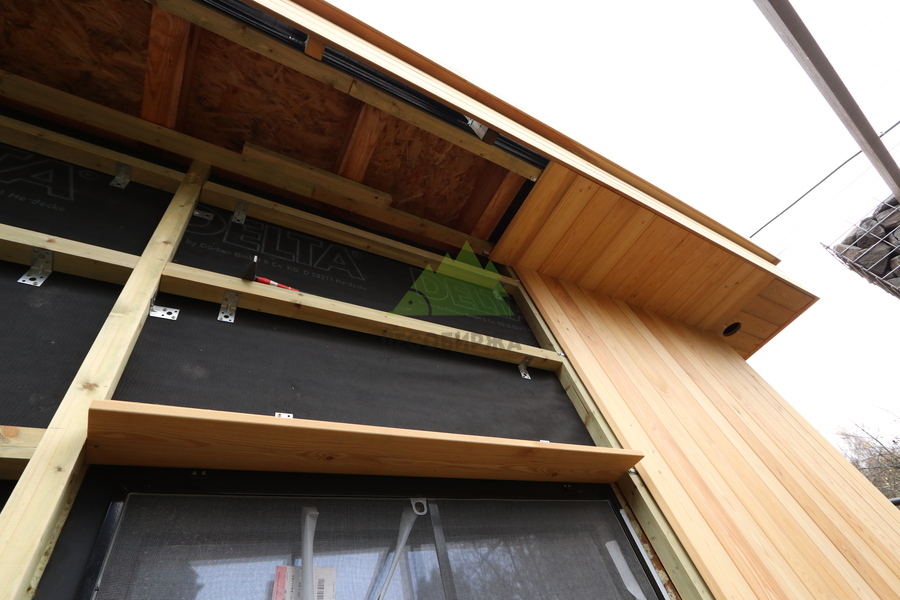

Фото 8. Обрешетка для каркасного дома
Для горизонтального планкена на каркаснике обычно ставят вертикальный брусок. Он одновременно формирует вентканал и даёт опору под крепёж. Для вертикального планкена одной вертикальной контробрешётки недостаточно: нужна ещё горизонтальная опора под доску, при этом вертикальное движение воздуха за фасадом нельзя перекрывать.
Брус и бревно — это подвижное деревянное основание. Такая стена может давать усадку, реагировать на влажность, иметь выпирающие венцы, перерубы, чашки, локальные провалы и кривизну. Поэтому к ней нельзя относиться как к бетонной плите.
Для брусовых и бревенчатых домов используют скользящие опоры KUC. Они позволяют стене продолжать работать по высоте, а фасадной подсистеме не конфликтовать с усадкой. Жёстко привязать фасад к живой деревянной стене — значит заранее заложить напряжения в узел.

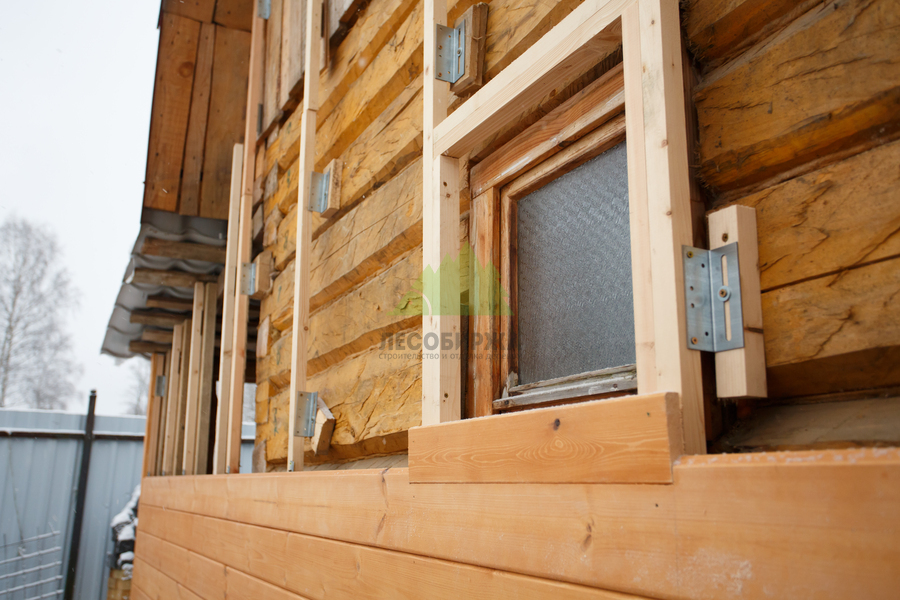

Фото 9. Обрешетка для дома из бруса
При монтаже важно не попадать глухарем в шов между венцами. Крепёж должен работать в теле древесины, а не в пустоте. Скользящие опоры выставляют строго по вертикали, через паронитовую прокладку, а положение крепежа в прорези выбирают с учётом состояния дома: свежий сруб, старый сруб, клеёный брус или уже отстоявшаяся стена.
Для горизонтального планкена базовая логика простая: доска идёт горизонтально, значит опора под неё чаще всего ставится вертикально. Такой вертикальный брусок одновременно является элементом обрешётки и вентканалом. Воздух проходит снизу вверх между брусками и просушивает тыльную сторону облицовки.
Это одна из самых понятных схем для фасада. Она хорошо работает на каменных, каркасных и деревянных основаниях, если правильно собраны узлы и сохранена вентиляция. При утеплении сначала решается слой теплоизоляции и мембраны, затем ставится наружный брусок вентзазора под горизонтальную доску.

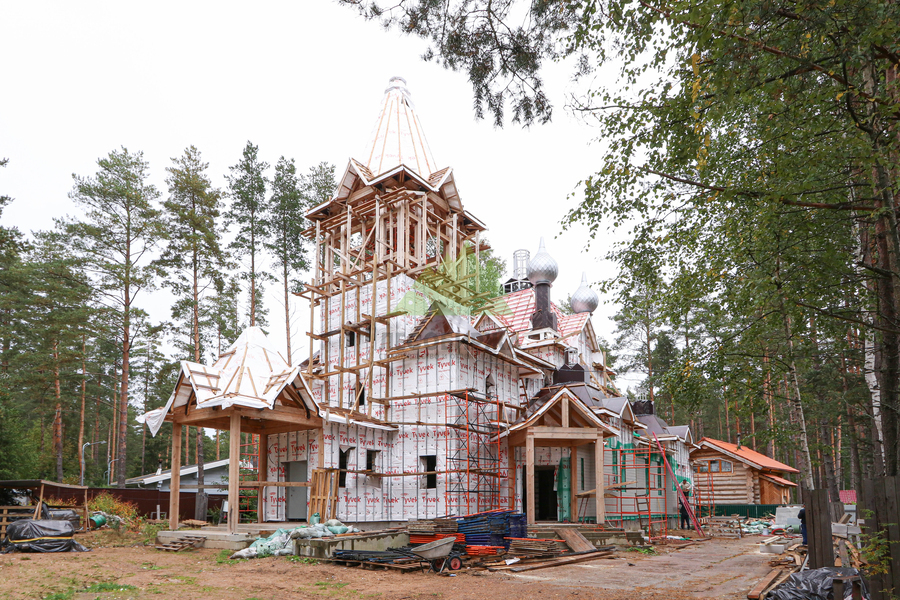

Фото 10. Обрешетка под горизонтальный монтаж планкена
Важно, чтобы каждая доска крепилась в каждую опору. Если часть направляющих пропустить, фасад может начать гулять, а крепёж получит неравномерную нагрузку. На красивом плане это не видно. На реальном фасаде видно всё.
Вертикальный планкен сложнее. Если просто поставить горизонтальные бруски и прикрутить к ним доску, можно получить опору, но потерять нормальное движение воздуха. А вентзазор должен работать вертикально: воздух входит снизу и выходит сверху.
Поэтому часто схема собирается в два уровня. Сначала ставят вертикальную контробрешётку, которая формирует вентзазор. Затем добавляют горизонтальную обрешётку 50×40 под крепление вертикальной доски. При этом горизонтальные элементы не должны наглухо перекрывать движение воздуха за фасадом, особенно у окон и в сложных узлах.

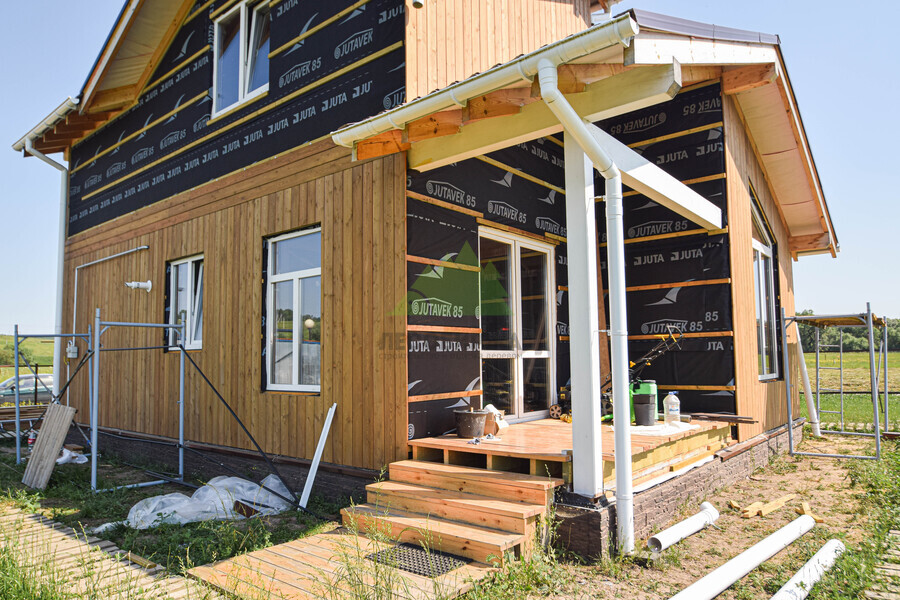

Фото 11. Горизонтальный монтаж планкена
Для вертикального планкена важно закрывать светлые элементы подсистемы в открытых швах. Для этого используют тёмную мембрану, тёмную подложку или EPDM-ленту на лицевой части горизонтальных брусков. Иначе между красивыми вертикальными досками будет светиться технический брусок, а фасад визуально станет дешевле.
Если фасад утепляется, обрешётка перестаёт быть просто рядом брусков под доску. Появляется отдельная задача: удержать утеплитель, защитить его мембраной, сохранить вентзазор и вывести облицовку в нужную плоскость. Эти функции нельзя смешивать в одну случайную рейку.
При утеплении 50 мм обычно решают задачу умеренного доутепления и защиты от продувания. На каменном основании используют кронштейны под нужный вынос, фасадный утеплитель фиксируют тарельчатыми дюбелями, закрывают чёрной супердиффузионной мембраной и только потом ставят брусок вентзазора.

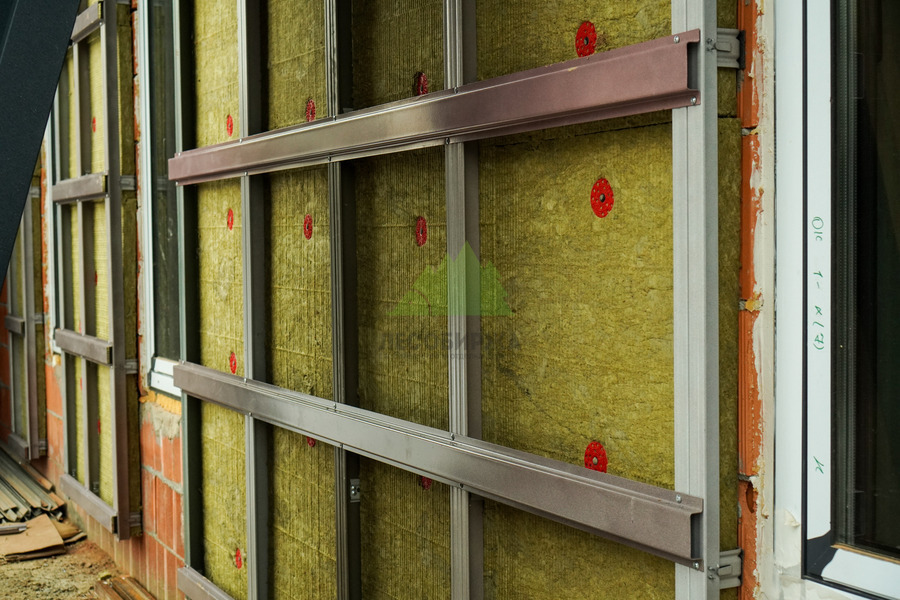

Фото 12. Утепление стен
При утеплении 100 мм конструкция становится толще и требовательнее. Нужно заранее считать вынос фасада, глубину откосов, отливы, цоколь, углы и свесы. Для деревянных домов часто применяют перекрёстную схему утепления двумя слоями по 50 мм, а затем мембрану, вентзазор и наружную обрешётку под выбранное направление планкена.
Мембрана нужна не только в утеплённых пирогах. В зависимости от основания и схемы она защищает стену, утеплитель и подсистему от продувания и внешней влаги, при этом должна работать в составе правильного фасадного пирога. Её монтируют с нахлёстами, проклейкой стыков и аккуратными примыканиями у окон.
Для планкена с открытым зазором особенно важен цвет подложки. Светлая мембрана, светлый утеплитель или светлый брусок будут видны между досками. Поэтому в таких фасадах используют чёрные или тёмно-серые мембраны, тёмную защиту брусков и EPDM-ленту в видимых швах.

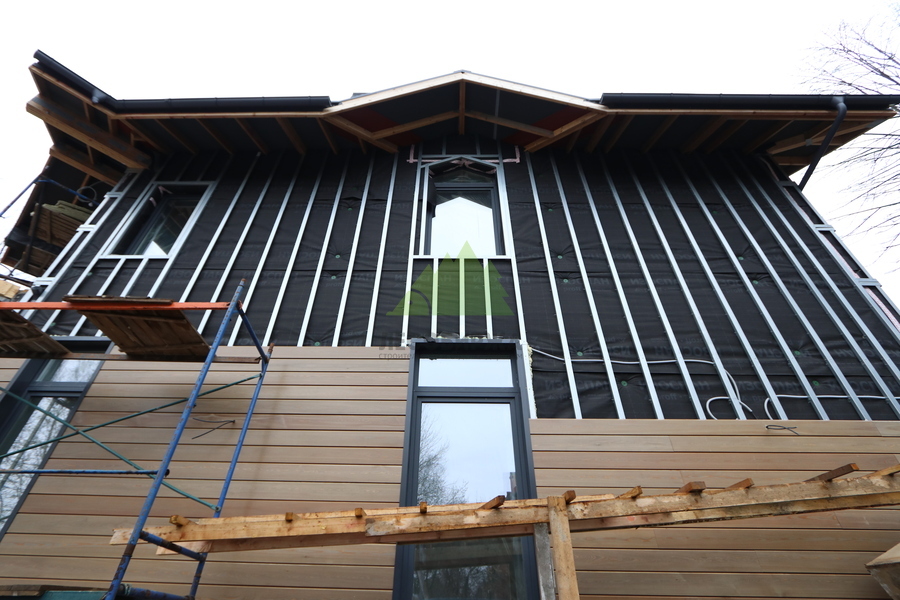

Фото 13. Мембрана на фасаде дома
Зазор между досками планкена не заменяет вентзазор за фасадом. Это разные вещи. Между досками формируется архитектурный и технологический шов, а за облицовкой должен работать непрерывный канал движения воздуха. Если канал перекрыт, одними щелями между досками систему не спасти.
Обрешётка под планкен должна быть связана с узлами. Внизу фасада нужен вход воздуха в вентзазор. Его защищают сеткой или перфорированной лентой, но не закрывают глухой доской. Если цоколь выступает, ставят отлив и выводят воду наружу.
У окон важно не перекрыть вентиляцию. В ряде схем между горизонтальными брусками обвязки проёма и вертикальными брусками оставляют технологический разрыв около 50 мм, чтобы воздух проходил в подоконной и надоконной зоне. Монтажный шов окна закрывают паропроницаемой лентой или подходящим герметиком по системе.
Углы тоже нельзя оставлять без опоры. Если планкен стыкуется под накладку, «на ус» или через Г-образную фальшбалку, подсистема должна быть подготовлена под выбранный узел. Декоративный угол не должен держаться на надежде и одном лишнем саморезе.
В системе ЛесоБиржи для фасадного планкена используют два базовых варианта крепления: скрытый крепёж LesFix или открытое крепление фасадными саморезами в пласть. В обоих случаях крепёж должен попадать в подготовленную опору.
Если используется LesFix, подсистема должна быть ровной, с понятным шагом и нормальной шириной опоры. Скрытый крепёж даёт чистую лицевую поверхность, но не прощает хаоса в основании. Если используется открытый саморез, линия крепежа должна быть ровной, а на плотных породах требуется предварительное сверление.

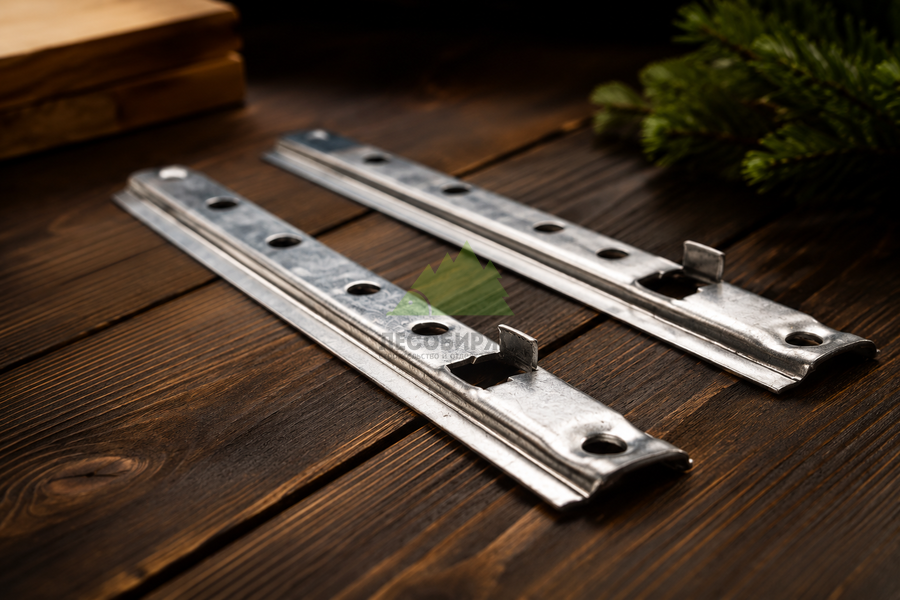

Фото 14. Крепеж для планкена
Нельзя закладывать в фасадную систему случайные крепёжные решения. Планкен не монтируют как вагонку и не ставят на интерьерную логику. У него нет шип-паза, он работает с проектным зазором, вентзазором за облицовкой и креплением в опоры подсистемы.
Подробнее о вариантах крепления можно посмотреть в статье про монтаж фасада из планкена.
Нормальная обрешётка под планкен не бросается в глаза после монтажа, но именно она держит весь результат. До установки доски должны быть проверены основание, шаг направляющих, плоскость, защита брусков, мембрана, вход и выход воздуха, проёмы, низ фасада, углы и места будущих стыков.
Крайние бруски должны быть выставлены первыми, промежуточные выведены в общую плоскость. Брусок должен быть сухим, строганным, защищённым. Крепёж должен соответствовать основанию. Мембрана должна быть проклеена. Вентзазор должен работать снизу вверх. В открытых швах не должны светиться технические слои.
Для предварительной оценки количества планкена, запаса и площади обшивки можно использовать калькулятор обшивки, но подсистему всё равно считают по объекту: основание, утепление, направление доски, окна, углы, цоколь и свесы могут заметно изменить реальную смету.
Обрешетка под планкен — это не место, где стоит экономить без понимания последствий. Она отвечает за плоскость, вентиляцию, крепёж, узлы и внешний вид фасада. Доска может быть дорогой, ровной и красиво окрашенной, но если подсистема собрана плохо, фасад всё равно будет выглядеть плохо.

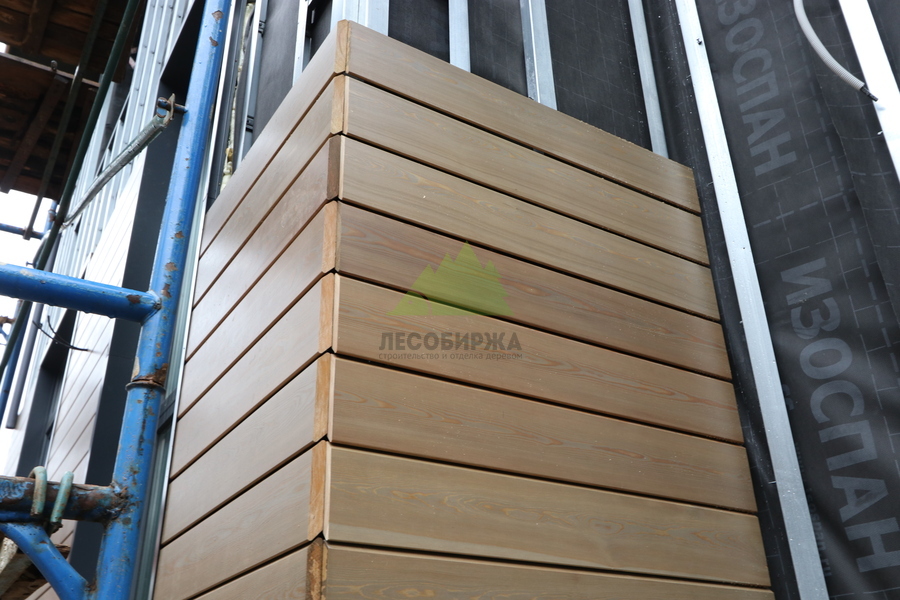

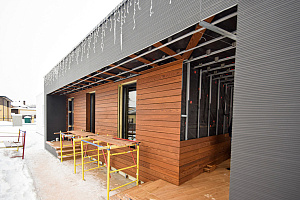

Фото 15. Планкен смонтированный на металлическую подсистему
Для горизонтального планкена чаще всего нужна вертикальная обрешётка, которая одновременно служит вентканалом. Для вертикального планкена нужна более сложная логика: вертикальный вентзазор, затем горизонтальная опора под доску и тёмная защита в швах. Для камня, каркаса, бруса и бревна решения отличаются, потому что основания ведут себя по-разному.
Хороший фасад из планкена начинается с невидимых вещей: ровной подсистемы, сухого бруска, правильного крепежа, мембраны, продуха, защищённых торцов и продуманных узлов. Именно они потом позволяют доске выглядеть спокойно, а владельцу дома не искать виноватых после первого сезона.
