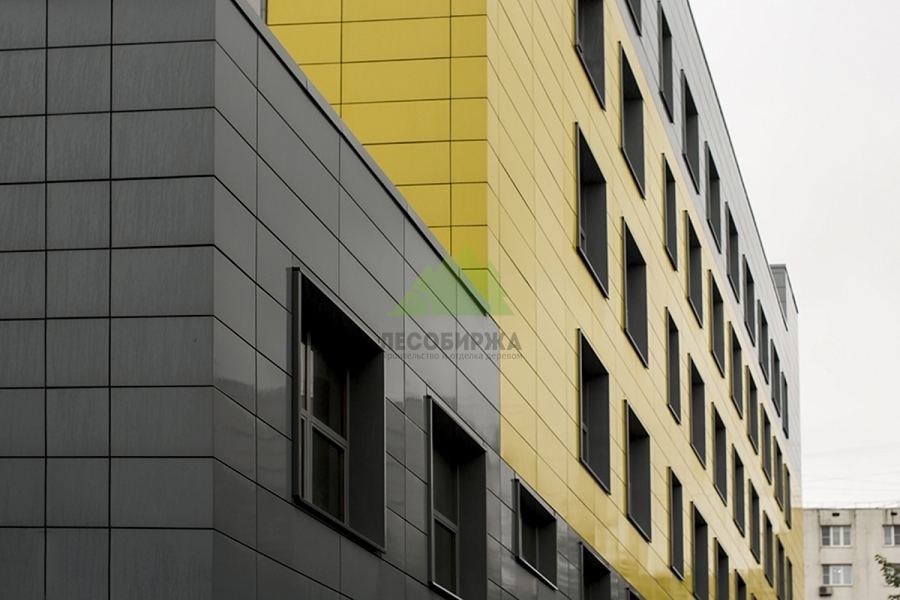

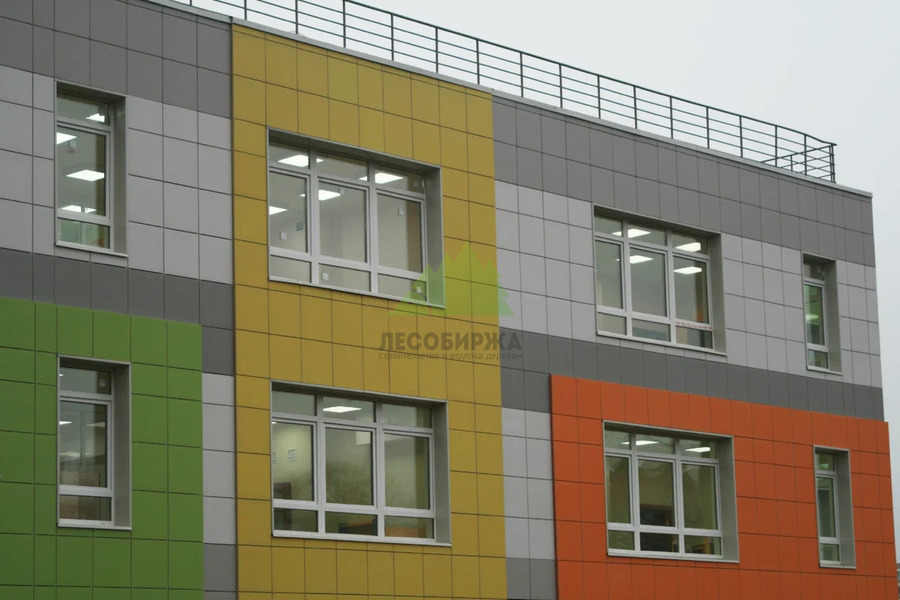

Вентилируемый фасад из металлокассет — это облицовка объёмными элементами, которые закрепляют на подконструкции с воздушным каналом за наружной поверхностью. Результат зависит не только от металла: важны раскладка, основание, крепления, защитные слои и примыкания. Разберём открытые и скрытые системы, отличие цельнометаллических кассет от АКП и порядок работ, который помогает избежать переделки уже окрашенных деталей.
Цельнометаллическую кассету получают из листа металла: заготовку раскраивают, выполняют технологические вырезы и загибают кромки. Отогнутые борта придают детали объём и участвуют в соединении с подсистемой. Материал листа, толщина, размеры поля, глубина бортов и защитное покрытие зависят от серии и проекта. Плоский лист с краской ещё не является готовой кассетной системой.
Кассета из алюминиевой композитной панели устроена иначе. У неё наружные алюминиевые слои и сердцевина; после обработки заготовке придают нужную форму. Сходство силуэта не делает такую деталь цельнометаллической. Для АКП отдельно проверяют марку панели, сердцевину, способ изготовления и разрешённые узлы. Слово «алюминиевая» не отменяет различий между сплошным листом и многослойным материалом.

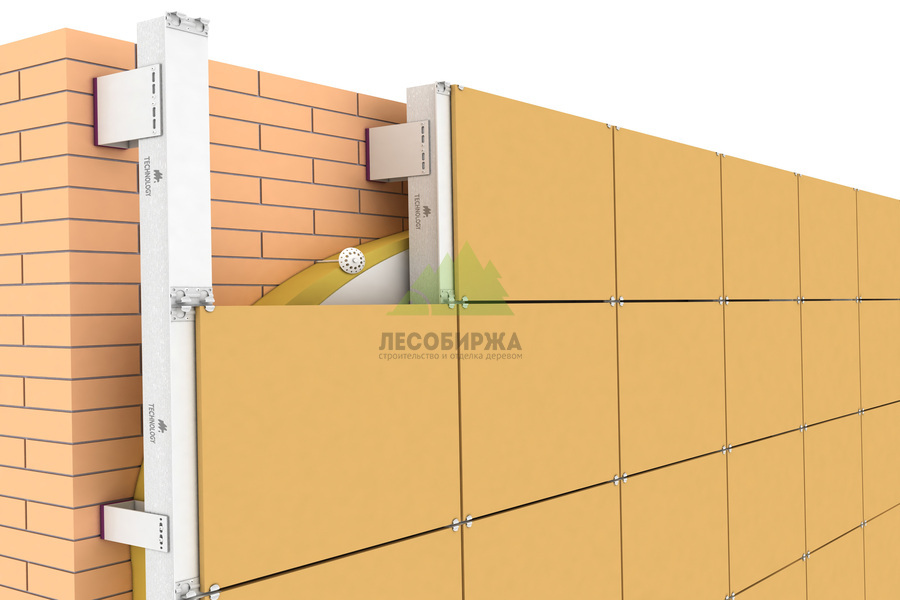

В открытой системе крепления могут оставаться доступными в зоне швов и бортов. В скрытой их закрывает соседний элемент или специальное сопряжение. Точное устройство определяется системой, а не бытовым названием «закрытая кассета». Например, у «Металл Профиль» Puzzleton обозначает вариант со скрытым креплением, а Puzzleton Z — с открытым. Эти названия относятся к продукции изготовителя, а не ко всем кассетам на рынке.
Выбирают не только по отсутствию видимых саморезов. Сравните порядок сборки, возможность регулировки, доступ к креплениям и замену повреждённого элемента. У скрытой системы демонтаж одной кассеты иногда требует разборки соседних. У открытой доступ проще не во всех узлах: обрамления и последовательность рядов тоже имеют значение. До заказа попросите показать способ локальной замены на рабочем фрагменте или в понятной схеме.
Размер определяют архитектурная раскладка и возможности конкретного производства, а допустимость — расчёт и конструкция системы. Большая кассета не становится равноценной нескольким маленьким только потому, что у них одинаковая толщина листа. Имеют значение длина свободного поля, борта, опорные точки, ветровая нагрузка и требования к плоскостности. Поэтому обещание «любые размеры без ограничений» непригодно для заказа.
Раскладку начинают с видимых осей: углов, окон, дверей и крупных простенков. Затем проверяют размеры крайних и доборных деталей, направление сборки и положение несущих профилей. Для здания со множеством проёмов экономичнее может оказаться другая сетка, даже если расход лицевого металла почти одинаков. Заказывать все кассеты до контрольного обмера основания и согласования швов рискованно.

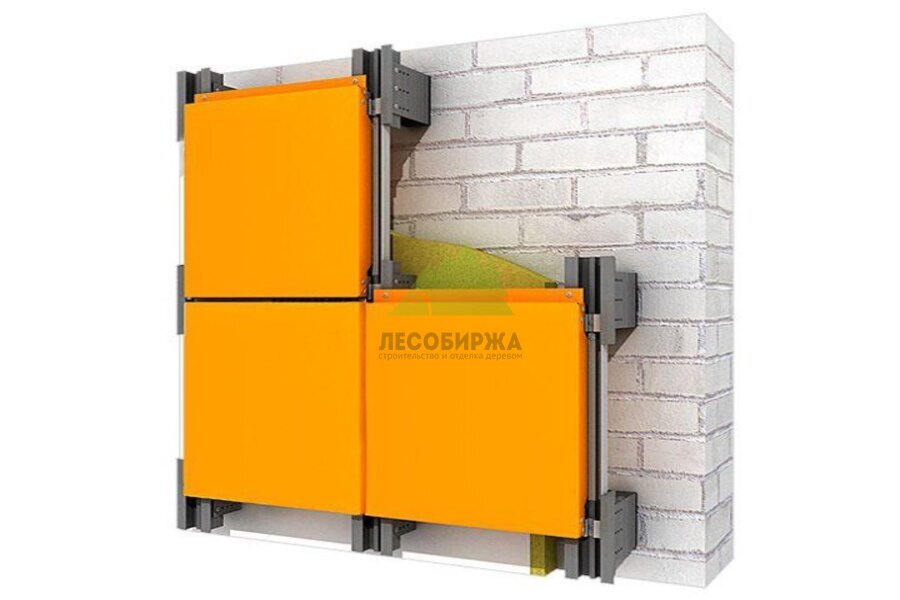

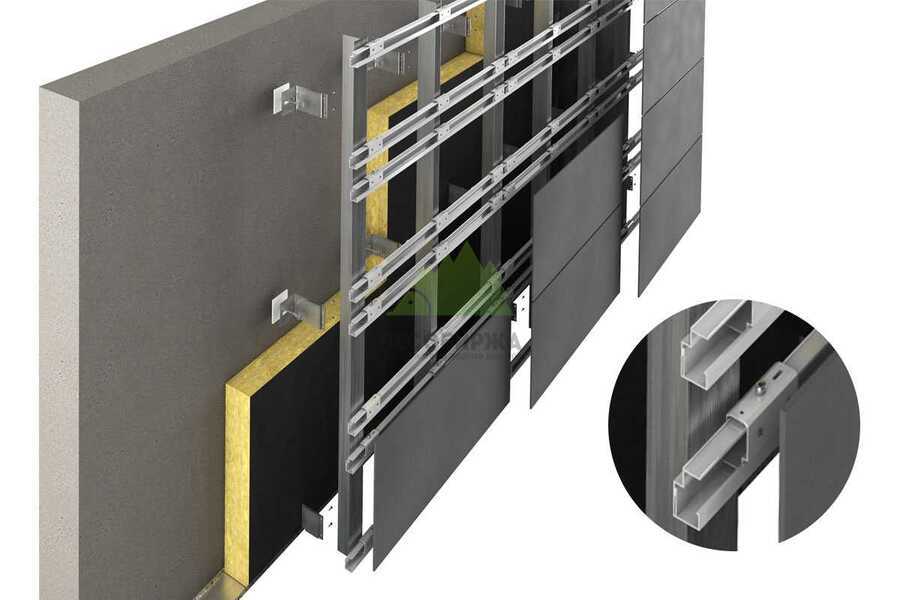

Нагрузку передают от кассеты через крепления и направляющие к кронштейнам, анкерам и стене. Эта цепочка должна быть рассчитана целиком. Отдельно проверяют фактическое основание: материал, состояние и участки, где анкер не может работать по предполагаемой схеме. Крепёж для полнотелого бетона нельзя автоматически переносить на пустотелую кладку или газобетон. Необходимость испытаний и их программу определяют для основания и проекта.
При наличии утепления согласуют толщину, крепление плит и наружную защиту. Не любую мембрану допускается применять в любой конструкции; иногда система предусматривает иное решение. Воздушный канал сохраняют за облицовкой непрерывным в предусмотренных участках, с рабочими входом и выходом. Точные требования к зазору, отсечкам и защитным элементам связаны с выбранной системой и зданием, а не с одним словом «металлокассеты».
Сначала принимают основание и выполняют контрольный обмер. Далее разбивают оси и отметки, ставят кронштейны по согласованной схеме, устраивают предусмотренные изоляционные слои и выверяют направляющие. После этого проверяют плоскость и узлы проёмов. Закрывать облицовкой непринятую подконструкцию нельзя: многие дефекты после установки кассет перестают быть доступны осмотру.
Первый фрагмент полезно собирать там, где есть рядовой шов и хотя бы одно примыкание. На нём согласуют ширину видимых швов, глубину, положение креплений и оттенок. Защитную плёнку снимают в срок и порядке изготовителя; оставлять её на неопределённое время после монтажа не следует. Детали хранят и переносят так, чтобы не погнуть борта и не повредить покрытие. Не используют уже установленную кассету как опору для инструмента или лесов.
Крепления должны соответствовать металлу опоры, толщине соединяемых элементов и наружной среде. Фиксирующие и подвижные точки, форма отверстий, нахлёст либо соединение бортов задаются системой. Универсальное правило «везде затянуть сильнее» может заблокировать необходимое перемещение. Нельзя самовольно заменять крепёж или превращать подвижную точку в жёсткую дополнительным саморезом.
До серийной сборки проверяют, что кассета не выгибается при затяжке, а швы сохраняют заданный рисунок. Повреждённый крепёж не маскируют краской. Для разных металлов согласуют защиту от контактной коррозии, совместимые прокладки и крепления. Тепловое движение лицевых элементов и направляющих рассматривают совместно: разрешённая длина непрерывного профиля и его стыки не определяются длиной одной кассеты.
У окна заранее согласуют верхнее примыкание, боковые откосы и отлив. Вода должна уходить наружу, а оконный дренаж — сохранять работоспособность. Декоративная кассета не заменяет опору и не должна удерживаться случайной полосой герметика. Шов между материалами проектируют с учётом движения и водоотвода. «Запенить все щели» — плохой способ завершить вентилируемую конструкцию.
У цоколя оставляют предусмотренный вход воздуха и защищают его соответствующим элементом, не перекрывая канал. Вверху решают выход воздуха и примыкание к карнизу или парапету. На наружном углу проверяют опору обеих плоскостей и порядок монтажа доборов. Приведённые ниже фотографии подсистем из нашего архива иллюстрируют работы до закрытия облицовкой; они не являются типовым узлом крепления любой металлокассеты.
В проекте с деревом, стеклом и крупными панелями особенно заметны несовпадающие плоскости и неточные линии. Сначала согласуют толщины и вылеты отделок, затем соединительные профили и водоотвод. Каждая облицовка должна иметь собственное предусмотренное крепление. Нельзя заставлять деревянную доску удерживать кассету или связывать материалы так, чтобы они мешали друг другу перемещаться.
На следующих фотографиях объект в Киржаче из нашего архива: тёмная облицовка здесь выполнена из АКП, рядом — деревянные участки. Это наглядное сравнение архитектурного приёма, а не доказательство применения цельнометаллических кассет. Видны сопряжения у стекла, переход к подшивке и работа горизонтальных линий. Для повторения рисунка нужно заново разработать узлы под выбранный материал: по фотографии нельзя назначить скрытый крепёж, толщину листа или пожарные характеристики.
Металлическая лицевая поверхность сама по себе не подтверждает характеристики всей фасадной системы. Для применения проверяют выбранную облицовку, её покрытие, утепление, наружные защитные слои, подконструкцию и требуемые противопожарные решения. Для АКП принципиален также тип сердцевины. Нельзя объявлять все кассеты и все композитные панели одинаково негорючими по одному внешнему признаку.
Для обслуживания согласуют допустимые моющие средства, порядок устранения царапин и локальной замены. Повреждение заводского покрытия оценивают до ремонта: простая подкраска не всегда восстанавливает его свойства и внешний вид. Регулярный осмотр включает швы, крепления, водоотвод и следы коррозии. Деревянные участки комбинированного фасада обслуживают отдельно: для них доступны покраска в цехе и покраска на объекте. Калькулятор покраски фасадов относится к соответствующим работам, а не к стоимости металлических кассет.
Сравнивайте предложения на одинаковую раскладку и состав работ. В смете нужны кассеты и доборы, подсистема, анкеры и крепёж, предусмотренная изоляция, оформление проёмов, доступ к стенам, доставка и монтаж. Уточните, включены ли замеры, чертежи, пробный фрагмент, отходы раскроя и повреждения при перевозке. Цена только лицевого металла за квадратный метр не является стоимостью готового фасада.
Перед сдачей проверяют плоскость и швы, отсутствие повреждений, устойчивость деталей, водоотвод и вентиляционные входы и выходы. Передают фотографии скрытых работ, исполнительные сведения, обозначения материалов и порядок ремонта. Если выбираете монтаж навесного вентилируемого фасада, согласуйте заранее именно такую комплектацию результата. Альтернативные облицовки, включая фасадную панель МПК Campione и фиброцементный сайдинг DECOVER Snow, рассматривают как другие системы со своими креплениями, а не как взаимозаменяемые кассеты.
