Как закрепить деревянный брус к кирпичной стене — вопрос, от которого зависит срок службы и геометрия всего фасада. В материале показываем, чем отличается крепление в полнотелый и пустотелый кирпич, как подобрать «рамный» или фасадный дюбель, почему без тщательного обеспыливания отверстий вы теряете несущую способность, и как провести простые испытания «на вырыв» прямо на объекте. Разбираем вынос кронштейнов под утепление и вентзазор, паронитовые прокладки против мостиков холода, ЕПДМ-ленту и безопасный крепёж бруса 4×20–4×40. Даём ориентиры по шагу 600 мм, краевым расстояниям и дополнительным точкам в зонах углов и примыканий. Покажем, как свести массу подсистемы, облицовки и ветровую нагрузку к понятному числу крепёжных узлов с запасом. И, разумеется, подскажем, где быстро посчитать всё в сметном калькуляторе и собрать спецификацию. После такой инструкции «как закрепить деревянный брус к кирпичной стене» перестает быть загадкой — остаётся ровный, долговечный и сервисопригодный фасад.
Как закрепить деревянный брус к кирпичной стене — вопрос, от ответа на который зависит долговечность и внешний вид всего фасада. В частном домостроении (ИЖС) под вентилируемую облицовку чаще всего применяют строганый брусок 50×50 мм или 50×40 мм. Ниже — пошагово и «по-человечески»: какие дюбели и анкера брать для полнотелого и пустотелого кирпича, как сверлить, с какой глубиной посадки работать, как проверять «на вырыв» прямо на объекте и чем страховать узлы, чтобы подсистема служила десятилетиями.
Кирпичная кладка бывает двух типов — полнотелая и пустотелая, и это определяет тип дюбеля/анкера. Для полнотелого кирпича — анкерный болт М8 с длиной 60–85 мм (например, 8×60–8×85) или фасадный дюбель со стопорным шурупом MBK-STB 10×100. Для пустотелого — специальные «рамные» дюбели с распиранием в стенках пустот (например, ML 8×60–8×80). Выбор крепежа дополняем прокладками в узле и правильным выносом кронштейнов — это закладывает ровную плоскость и «здоровый» вентзазор фасада. Для минимизации мостиков холода под кронштейн ставят паронитовую прокладку, а затяжку анкера делают динамометрическим ключом по рекомендациям производителя крепежа. :contentReference[oaicite:0]{index=0}
На узле «кирпич → кронштейн/уголок → брус» используем прокладку из паронита, затем крепим кронштейн, через него — брус. В качестве крепежа бруса к кронштейну — оцинкованные саморезы 4×20–4×40 мм; при высокой плотности древесины и узких торцах безопаснее 4×20, чтобы не «расколоть» брус. Для базовой сборки подсистемы шаг направляющих 600 мм — это удобно для раскладки и совместимо с большинством облицовок. :contentReference[oaicite:1]{index=1}

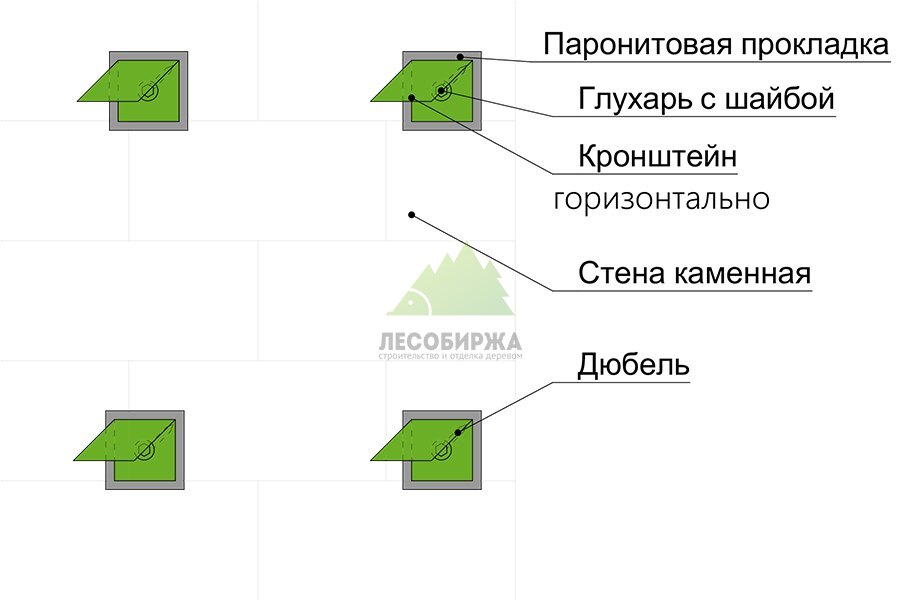

Фото 1. Подсистема под горизонтальный монтаж

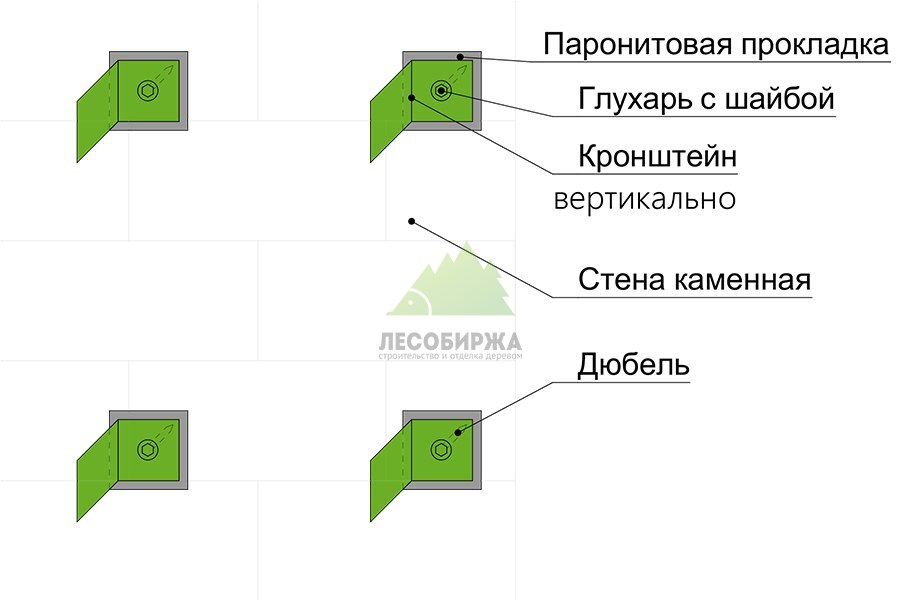

Фото 2. Подсистема под вертикальный монтаж
Важно: при сверлении полнотелого кирпича и бетона работаем ударным режимом, при пустотелом — без удара, чтобы не разрушить перегородки пустот. Обязательно выдуваем «буровую муку» из отверстия — плохо очищенное гнездо снижает фактическую несущую способность узла.
Сопротивление вырыву зависит сразу от пяти вещей: 1) типа кирпича (полнотелый/пустотелый); 2) фактического диаметра и глубины заделки (эффективная глубина, а не «общая длина»); 3) чистоты и качества отверстия; 4) расстояний до края и между анкерами; 5) режима сверления. Чтобы не гадать, делаем контрольные испытания на объекте:
Практическое правило для ИЖС: расчётную несущую узла по вырыву берём не выше 1/3 от минимального испытанного значения (коэффициент запаса ≈ 3), а при краевом расположении — ужесточаем до 1/4. В пустотелом кирпиче вместо «вкручивающихся» саморезных решений часто выигрывают рамные дюбели с удлинённой зоной распора или химические анкеры с сетчатыми гильзами — они «цепляются» за стенки пустот, а не за воздух.
Расклад по количеству крепёжных точек считаем «сверху вниз»: масса облицовки + масса подсистемы + ветровая нагрузка → делим на безопасную несущую одного узла (по испытаниям) → добавляем 20–30 % запаса «на реальный монтаж». Это даёт шаг кронштейнов и их количество на м². Для бруса 50×40/50×50 под дерево обычно достаточно 2–3 точки на стойку по высоте (около 600 мм), но крайние зоны, углы и примыкания всегда усиливаем дополнительными креплениями.
Паронитовые прокладки под кронштейны отсекают «мостики холода» и нежелательные реакции «металл ↔ кирпич». Это системное требование для металлических подсистем и полезная практика в «смешанных» узлах. :contentReference[oaicite:2]{index=2}
ЕПДМ-лента по лицу бруска закрывает «светлую подложку», чтобы она не просвечивала в тени швов; для металлических профилей ЕПДМ выступает ещё и как демпфер. :contentReference[oaicite:3]{index=3}
Шаг 600 мм по стойкам и направляющим — удобная база, которая часто упоминается в наших техкартах; к ней «привязываются» кронштейны и бруски. :contentReference[oaicite:4]{index=4}

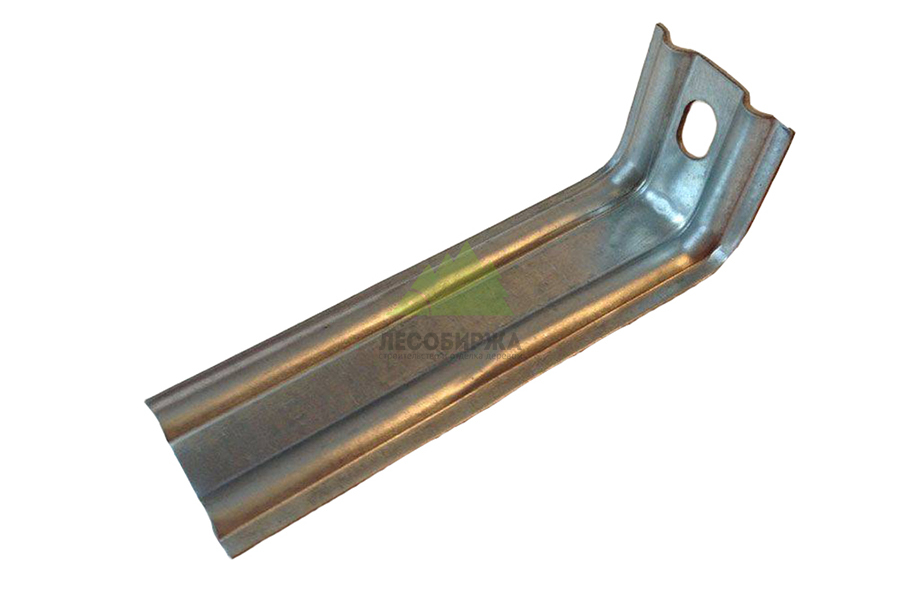

Фото 3. Кронштейн оцинкованный усиленный UM КМЯ для навесных фасадов

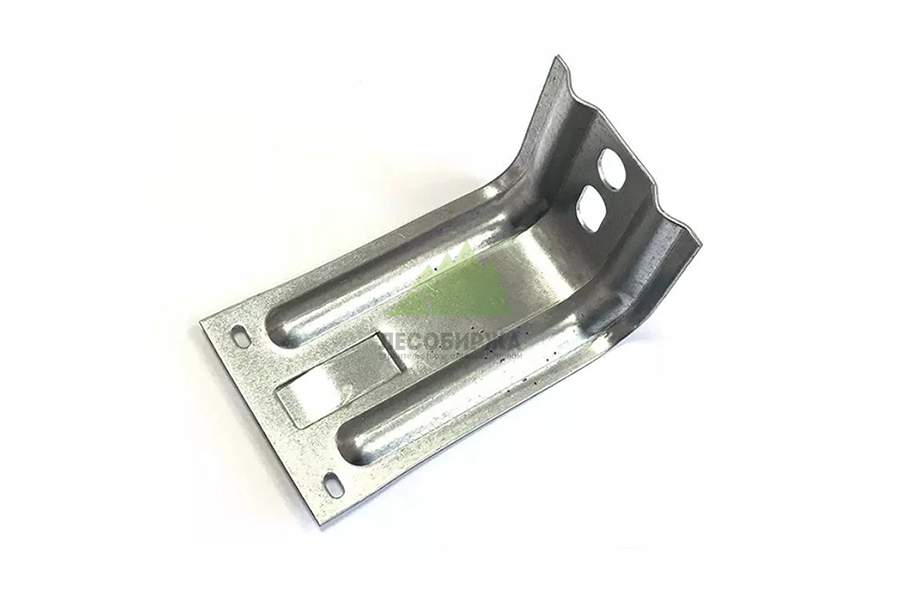

Фото 4. Кронштейн оцинкованный усиленный КУМ для навесных фасадов
Выбор кронштейна — по суммарной нагрузке (подсистема + облицовка + ветровая) и выносу. Для лёгкой деревянной облицовки (планкен, имитация бруса) достаточны оцинкованные крепёжные уголки KU или усиленный KUU. Для тяжёлых облицовок (фиброцемент и т. п.) берём фасадные кронштейны — например, КУМ или UM КМЯ — с обязательной паронитовой прокладкой под подошвой. В узле крепления соблюдаем расстояния от края кладки (обычно ≥ 100 мм), а при плотной раскладке — межосевые расстояния не меньше 10 диаметров анкера.
При вертикальной подсистеме (под горизонтальную облицовку) вынос кронштейна должен перекрывать толщину утеплителя + вентзазор. Типовой ориентир: «толщина утеплителя + 50 мм». Если основание «гуляет», берите кронштейн с запасом по длине и подрезайте «по месту», выводя идеальную плоскость. Для горизонтальной подсистемы (под вертикальную облицовку) закладывайте одинаковые отступы под вентзазор вверху и внизу, чтобы обеспечить свободную циркуляцию воздуха и слив конденсата. Регламент по вентзазору (в т. ч. 40–150 мм при гладких поверхностях) зафиксирован в наших инструкциях, что соответствует отраслевой норме. :contentReference[oaicite:5]{index=5}
Фото 5. Подсистема под вертикальный монтаж, без утепления
Фото 6. Подсистема под вертикальный монтаж с утеплением. Вент.зазор обеспечивает вынос кронштейна
Неровные стены — не беда. Берите кронштейн длиннее — подпиливаете «болгаркой» по месту, ловите плоскость брусков «в шнурку» и длинным правилом. Рабочая дисциплина — лазерный построитель плоскостей, уровень, контроль отклонений брусков не более 3 мм на поле. :contentReference[oaicite:6]{index=6}

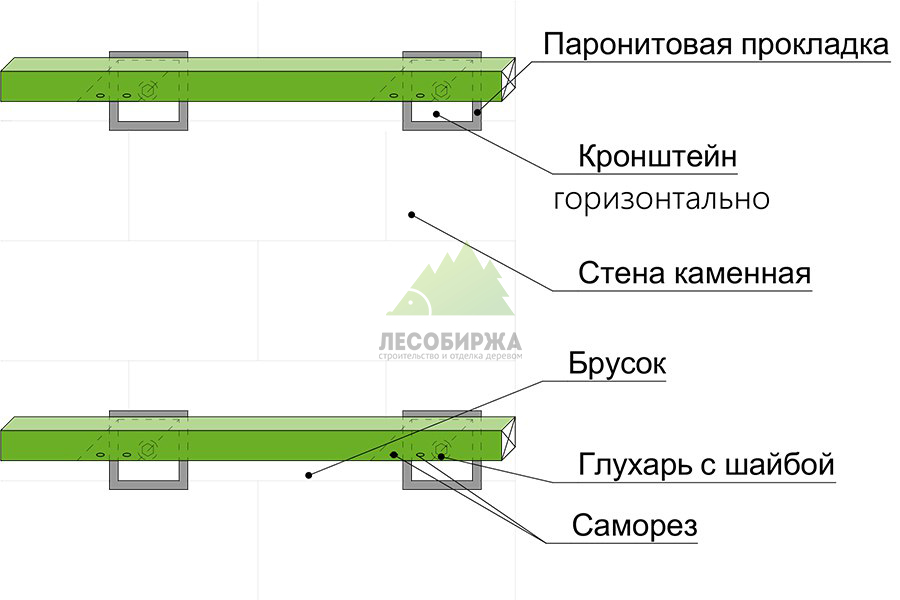

Фото 7. Подсистема под горизонтальный монтаж, без утепления

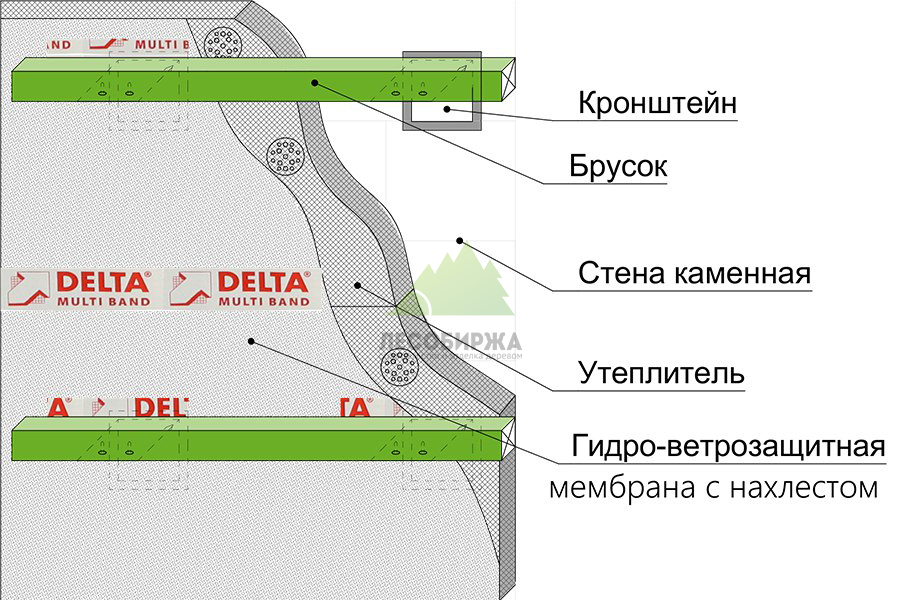

Фото 8. Подсистема под горизонтальный монтаж, с утеплением
Брус к кронштейну крепим оцинкованными саморезами 4×20 или 4×40 мм; чаще безопаснее короткие 4×20 — меньше риск расколоть торец. Для стыков и мест повышенных нагрузок используем «глухарь» DIN 571 по дереву — он даёт плотную притяжку бруса к металлу через шайбу.
Чтобы не держать всё «в уме», используйте наш сметный калькулятор обшивки: он считает количество кронштейнов, брусков, дюбелей, ЕПДМ-лент, прокладок и выдаёт карту монтажа. В комплекте — техкарты по узлам: обход проёмов, формирование наружных/внутренних углов, защита вентзазора перфорированной лентой. Это снижает ошибки подрядчиков и ускоряет контроль технадзора. :contentReference[oaicite:7]{index=7}
Фото 9. Наш калькулятор без труда посчитает правильно и быстро сколько вам потребуется материалов и комплектующих
Помимо расчёта, сервис визуализирует раскладку фасада, выдаёт карту подсистемы и сечение узлов — удобно и монтажнику, и инженеру, и заказчику. Для узлов примыканий и защиты вентзазора используем перфорированные сетки/ленты и правильный «напуск» мембраны на отлив — чтобы конденсат беспрепятственно уходил наружу. :contentReference[oaicite:8]{index=8}

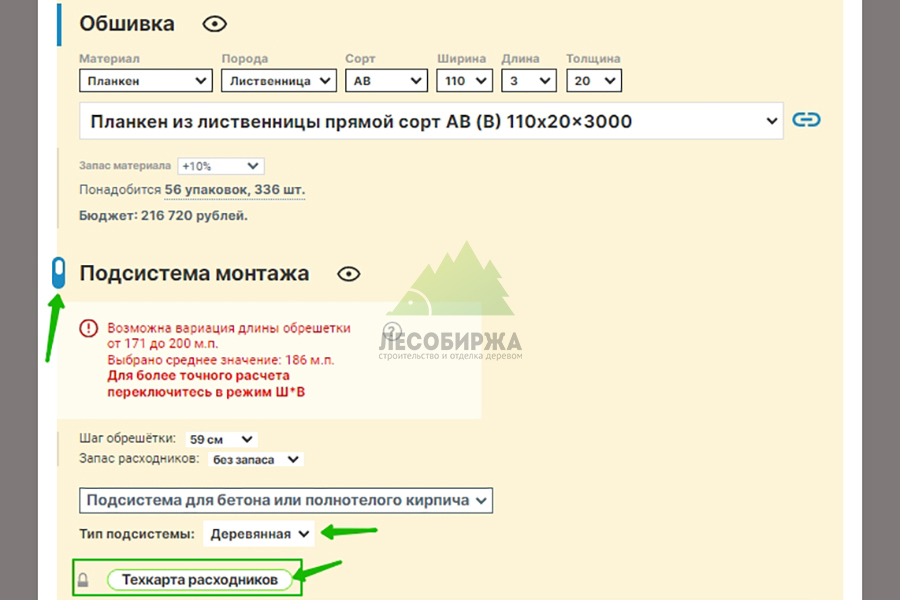

Фото 10. Немного о том, как визуально выглядит изнутри калькулятор внешней и внутренней отделки
Готовый пакет техдокументации можно запросить у консультантов, а базовый расчёт выполнить самостоятельно в калькуляторе. Для закупки расходников — вот «точки входа»: прокладка паронитовая 90×80, кронштейн усиленный КУМ 150×90, фасадный дюбель MBK-STB, рамный дюбель для пустотелого кирпича Mungo ML, «глухарь» DIN 571 цинк.
Фото 11. С помощью данных кнопок вы сможете наглядно увидеть схемы раскладки материала и техкарт
