При выборе кляммера я прошу показать не только саму деталь, но и узел её установки. Нужно понимать, какую облицовку она удерживает, на какой направляющей стоит и каким крепежом соединяется с ней. Похожая скоба из другого комплекта не становится подходящей заменой. Особенно часто путаница возникает между креплением фасадных плит и кляймерами для деревянной обшивки: общее название скрывает разные задачи. До закупки полезно собрать пробный участок из фактических материалов. Он позволяет проверить посадку панели, состояние кромки, видимость лапок и ширину шва. Если для установки приходится подгибать деталь или силой заводить плиту, нужно остановиться и проверить подбор. На объекте сохраняют маркировку и документы партии, чтобы при обслуживании можно было определить применённые изделия. Количество держателей считают по раскладке с учётом краёв, окон и специальных зон. Расход на квадратный метр без этих данных годится только как предварительное допущение. Окончательное решение должно соответствовать документации фасадной системы и принятому проекту.
Кляммер для вентилируемого фасада удерживает облицовочную плиту в составе определённой системы. Его выбирают не по внешнему сходству с маленькой металлической скобой, а по материалу и толщине панели, геометрии захвата, способу соединения с направляющей и документам системы. Ошибка в этой небольшой детали способна нарушить работу всей облицовки.
В поиске встречаются написания «кляммер» и «кляймер». Под ними продают разные изделия: крепления керамогранита, специальные держатели других фасадных панелей и тонкие скобы для деревянной обшивки. Общее название не делает их взаимозаменяемыми. Ниже разберём, какие признаки нужно проверить до заказа и почему фотография без маркировки недостаточна для подбора.

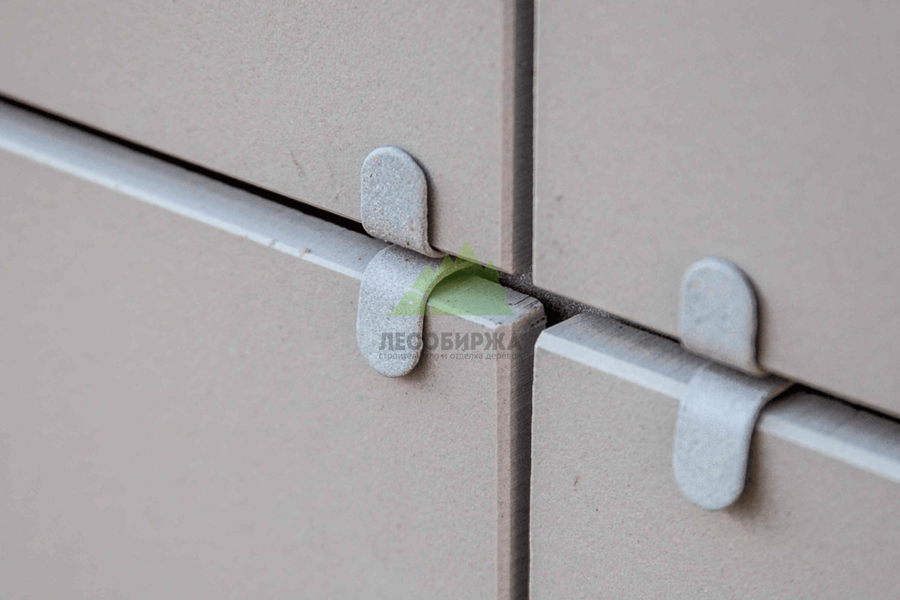

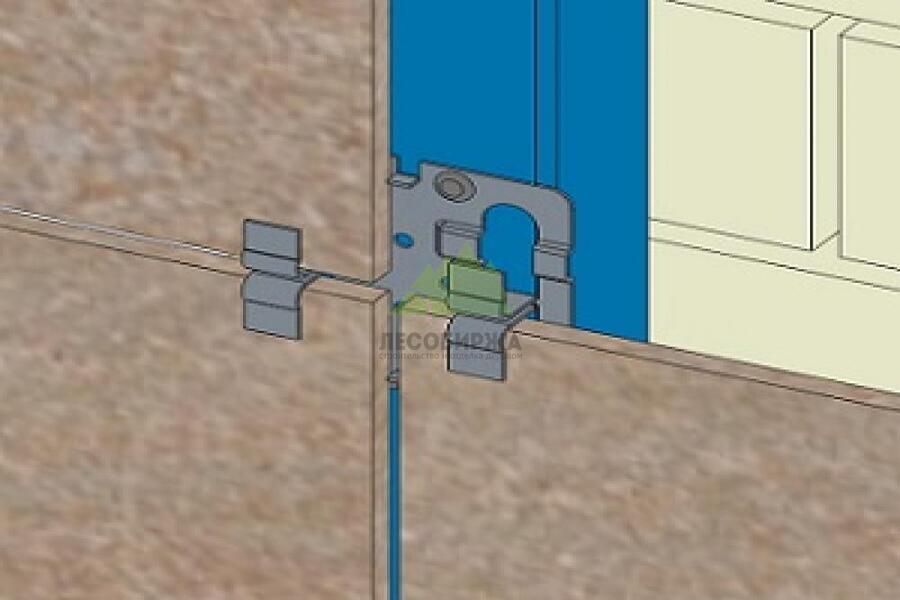

В системе с видимым креплением лапки кляммера заходят на предусмотренные участки лицевой кромки плиты. Основание детали соединяется с направляющей, а нагрузка передаётся далее через подсистему на стену или другое проектное основание. Геометрия захвата должна соответствовать облицовке: слишком свободная посадка и чрезмерное зажатие одинаково требуют проверки.
Кляммер нельзя рассматривать отдельно от панели и профиля. Для него важны допустимый формат облицовки, её толщина, состояние кромки, положение опор и способ фиксации самого держателя. Деталь с нужной шириной лапки может не подходить по другим параметрам. Поэтому подбор начинают с названия фасадной системы и облицовочного материала, а не с поиска самой дешёвой похожей скобы.
На фасаде действуют собственный вес облицовки и внешние воздействия. Конкретная схема распределяет их между элементами крепления. Нельзя предполагать, что любой кляммер одновременно несёт одинаковую долю веса и одинаково удерживает панель от перемещения. Назначение каждой точки должно следовать из рабочего решения.
Обычный кляммер с лапками на лицевой поверхности относится к видимому креплению. Его можно подобрать по цвету, но окрашенная лапка не становится скрытой конструктивно. При осмотре фасада она всё равно находится перед кромкой плиты. Это нужно учитывать при согласовании внешнего вида, особенно на светлой или крупноформатной облицовке.
Скрытые решения устроены иначе: крепёж может входить в специально подготовленные пропилы или использовать иной предусмотренный способ фиксации. Такие узлы требуют соответствующей облицовки и технологии подготовки. Нельзя просто обрезать лапки обычного держателя ради внешнего вида или самостоятельно выполнить пропил в любой плите. Возможность обработки определяется системой и производителем материала.
При выборе сравнивают не только видимость металла, но и требования к панели, обработке, монтажу и замене. Скрытая схема может быть сложнее по подготовке и контролю. Видимая схема тоже требует точности: неровные швы и неодинаково расположенные лапки заметны на готовой плоскости. Решение лучше согласовать по реальному образцу облицовки с креплением.

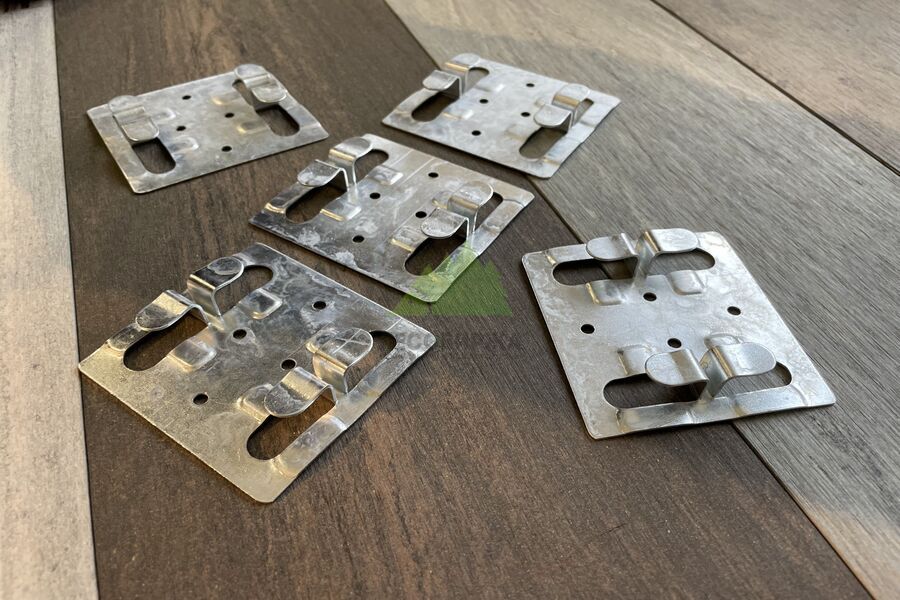

Кляймер для деревянной обшивки обычно работает с пазом конкретного профиля доски. Его геометрия рассчитана на другое соединение. На фотографиях ниже показаны примеры таких небольших скоб. Их полезно сравнить с фасадным держателем: по одному слову «кляймер» невозможно определить, что изделие предназначено для удержания фасадной плиты.
Тонкая скоба для внутренней отделки не становится фасадным держателем после окраски или установки дополнительных саморезов. Для применения снаружи нужны подтверждённое назначение, подходящая облицовка и предусмотренная схема монтажа. Номер кляймера для паза деревянной панели не является универсальным обозначением толщины керамогранита или несущей способности.
Если на упаковке указано только общее название, запросите точную маркировку, изготовителя и описание применения. Сравните чертёж с фактическим изделием. Отсутствие этих данных нельзя компенсировать уверением, что «все такие ставят». Для ответственного крепления важна идентификация детали, а не похожая фотография в каталоге.

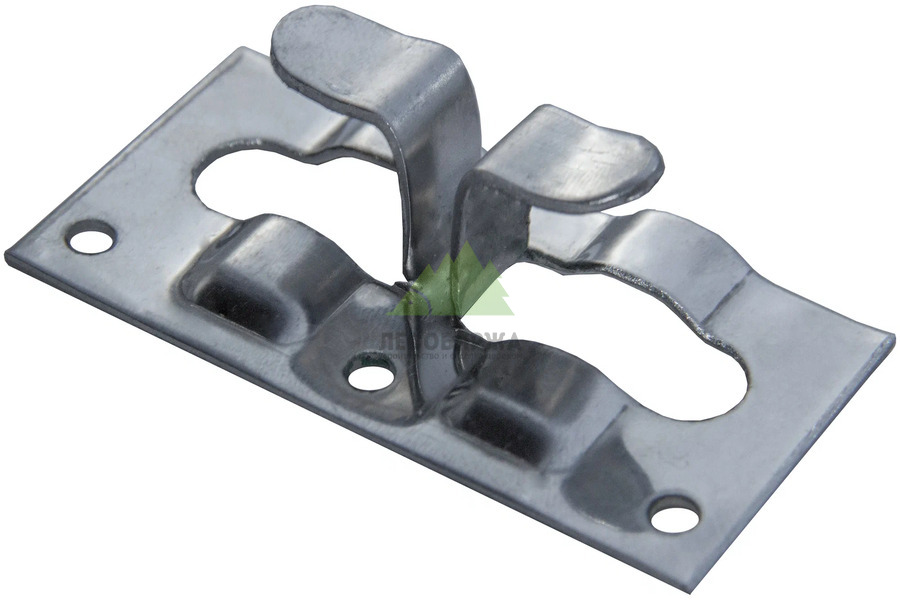

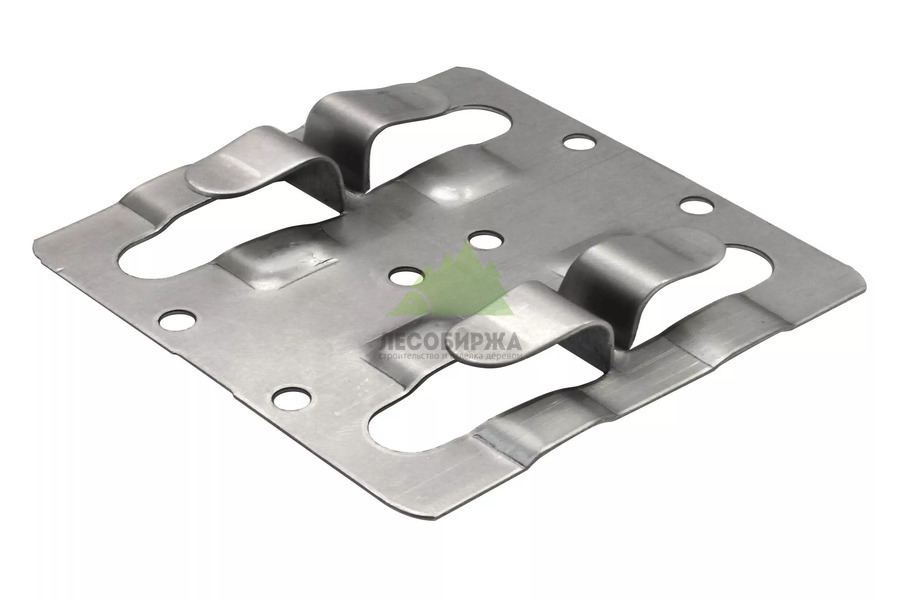

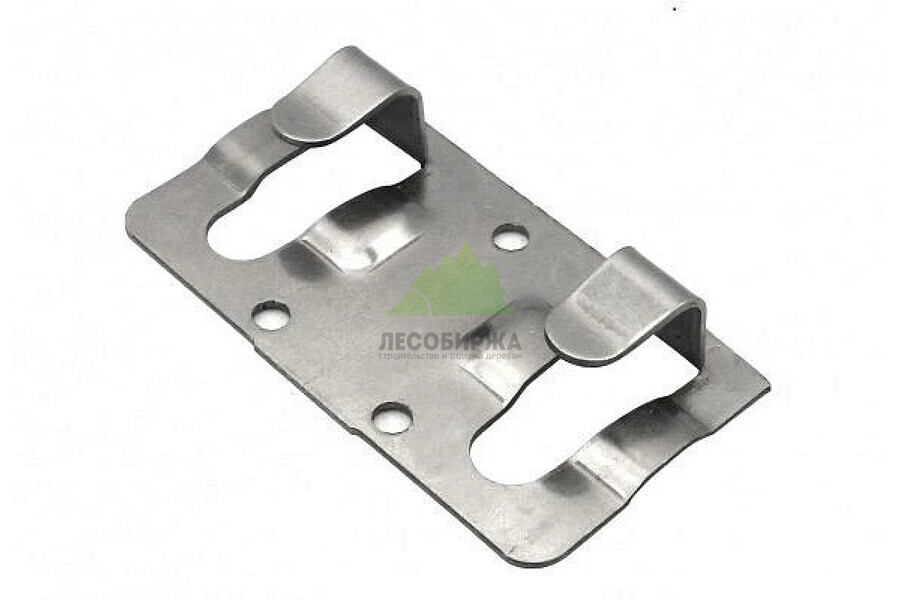

В системах крепления плит встречаются стартовые, рядовые, концевые и специальные угловые детали. Стартовый элемент устанавливается в предусмотренной начальной зоне, рядовой обслуживает повторяющиеся участки раскладки, а специальные исполнения применяются у краёв и примыканий. Но точное назначение, форма и наименование зависят от производителя.
Нельзя определить тип детали только по количеству видимых лапок на фотографии. Изделие с двумя выступами может относиться к другой облицовке или другой операции. Также нельзя получить штатный концевой кляммер простым удалением части рядового, если такая переделка не предусмотрена документацией. При резке меняются геометрия, защита и условия работы.
Понятия «стартовый» и «подвижный» описывают разные признаки. Первое обычно связано с местом в раскладке, второе — с работой соединения. Не следует объединять их в одну универсальную классификацию. В спецификации нужны конкретные артикулы и количество по каждой зоне, включая окна, углы и завершения плоскостей.
У производителей встречаются изделия из разных марок стали и с различной толщиной металла. Например, в ассортименте фасадных систем есть отдельные нержавеющие держатели для керамогранита, натурального камня и других панелей. Это подтверждает главный принцип: материал и размеры выбирают для конкретного применения, а не назначают одну толщину для всех фасадов.
При подборе учитывают среду эксплуатации, материал направляющей и крепежа, наличие покрытий и требования системы. Слово «оцинкованный» описывает защиту стального изделия, но не сообщает его несущую способность. Слово «нержавеющий» также не заменяет марку стали и документацию. Внешний блеск не является способом надёжной идентификации металла.
Проверка магнитом не даёт универсального ответа о пригодности изделия. Некоторые нержавеющие стали обладают магнитными свойствами, а внешний вид покрытия может вводить в заблуждение. Приёмку ведут по маркировке, документам партии и соответствию заказанной спецификации. Если данные расходятся, сомнительные детали не смешивают с подтверждённой поставкой.
Кляммер должен соответствовать диапазону толщины облицовки и её геометрии. Проверяют не только номинальное значение из каталога, но и фактическую поставку панелей в пределах допуска производителя. Если плита не занимает предусмотренное положение, нельзя сразу подгибать лапку вручную. Сначала выясняют, верно ли выбраны изделие и панель.
Кромка облицовки в зоне контакта должна быть пригодна для работы крепления. Скол, трещина или повреждение после подрезки требуют оценки по документации материала. Нельзя скрывать дефект под лапкой и считать, что держатель его «усилит». Местная нагрузка передаётся именно через этот участок, поэтому качество кромки имеет практическое значение.
Для деталей возле проёмов и углов дополнительно проверяют размеры подрезанных фрагментов и допустимость их крепления. Очень узкая полоса плиты может потребовать иного узла или изменения раскладки. Использовать стандартную схему большой панели для любого обрезка без проверки нельзя. Это одна из причин согласовывать раскладку до заказа полного объёма облицовки.
Прокладка под кронштейном относится к другому узлу подсистемы. Она не заменяет держатель облицовки и не компенсирует неверный выбор кляммера. Её материал и положение также должны соответствовать принятой конструкции.
Кляммер устанавливается на предусмотренную направляющую. Важны ширина рабочей поверхности, толщина полки, положение отверстий и расстояния от крепежа до края. Самый прочный держатель не исправляет слабое или неверно выполненное соединение с профилем. Проверяют всю последовательность передачи нагрузки, включая кронштейны и крепление к основанию.
В каталоге ЛесоБиржи представлен алюминиевый Т-образный профиль U-KON 70×50×6000. Его можно рассматривать как пример фасадной направляющей, но применимость к конкретному кляммеру подтверждают документацией системы. Похожая форма сечения не означает, что любой держатель допускается устанавливать на этот профиль.
Алюминиевый Г-образный профиль U-KON 40×40×6000 имеет другое сечение и назначение в согласованной конструкции. Оцинкованный Т-образный профиль 65×30×3000 отличается также материалом. Эти изделия не являются готовым универсальным комплектом для плит: проект должен определить, какие элементы и соединения нужны на конкретном фасаде.
Заклёпки или винты назначают по документации узла. Для заклёпки существенны материал, диаметр, длина и рабочий диапазон толщины соединяемого пакета. Для винта — предусмотренное основание, геометрия и условия установки. Нельзя выбирать крепёж только по размеру отверстия в кляммере. После соединения оценивают правильность установки, отсутствие деформации и соответствие расположения рабочему чертежу.
Ширину шва определяют по облицовке, формату плит и системе крепления. Универсальное правило «всегда от шести до десяти миллиметров» для всех навесных фасадов некорректно. Важны допуски панелей, температура монтажа, геометрия раскладки и предусмотренные перемещения. Конкретные значения должны быть согласованы до начала работ.
Кляммер не обязан компенсировать любые изменения размеров только за счёт упругости лапок. Перемещения обеспечиваются принятой конструкцией соединений и зазоров. Произвольное ослабление крепежа или подгибание детали не является способом настройки системы. Если плита установлена с перекосом или зажата соседними элементами, нужно искать причину в геометрии и подборе.
Швы облицовки согласуют со стыками направляющих и деформационными решениями здания. Нельзя случайно соединить независимые участки одной панелью или дополнительным держателем. Такие места требуют отдельного внимания на чертеже и при приёмке. По внешней ровности фасада не всегда видно, что предусмотренное движение оказалось заблокировано.
Расход зависит от раскладки плит, формата, расположения краёв, проёмов и специальных зон. Простое деление площади стены на площадь панели не учитывает стартовые и концевые элементы, подрезки и отдельные решения у углов. Поэтому количество считают по схеме, различая типы держателей и их назначение.
Запас на монтаж и возможную замену согласуют отдельно от расчётного количества. Его нельзя использовать как объяснение лишних точек крепления, установленных в произвольных местах. В ведомости желательно сохранить связь между артикулом, участком фасада и количеством. Это упрощает приёмку поставки и снижает риск смешать похожие изделия.
Для предварительной сметы полезны площадь, размеры окон и дверей, высота здания и выбранный формат облицовки. Но окончательная комплектация требует раскладки и проверки системы. Если поставщик называет точный расход без этих данных, стоит уточнить, какие допущения заложены в расчёт и какие элементы не вошли в предложение.
Сначала принимают основание и подсистему: положение направляющих, соединения, плоскость и предусмотренные разрывы. Затем сверяют маркировку кляммеров, крепежа и облицовки со спецификацией. На пробном участке проверяют посадку панели, вид шва, доступ инструмента и последовательность установки. Только после этого решение повторяют на основной площади.
Во время монтажа контролируют состояние кромок и правильность контакта с держателем. Плиту нельзя устанавливать с усилием только ради совпадения с соседней. Если она не занимает проектное положение, проверяют размеры, плоскость направляющих и установленный крепёж. Подгонка силой может скрыть причину и создать нежелательное напряжение в облицовке.
До закрытия следующих рядов фиксируют выполненные соединения. Фотографии должны показывать конкретный участок и детали крепления, а не только общий вид стены. Для последующего обслуживания полезно сохранить схему раскладки и перечень применённых артикулов. По одной фотографии готового фасада подобрать замену намного сложнее.
Планкен, кассеты и фасадные плиты могут находиться на одном здании, но это не делает их крепления одинаковыми. Для древесины учитывают профиль доски и изменение её размеров при влажностных колебаниях. Для плит важны свойства материала и схема опирания кромок. Для кассет применяются собственные узлы навески или фиксации. В комбинированном фасаде границы этих решений должны быть понятны.
На дополнительных фотографиях показана деревянная отделка и металлическая подсистема из архива объекта. Эти изображения иллюстрируют раскладку, опоры и примыкания; они не являются доказательством применения кляммеров для керамогранита. По готовой деревянной поверхности нельзя определить скрытый крепёж плит, которых на снимке нет.
Если выбираете деревянный фасад вместо плитного, нужно заново согласовать облицовочный крепёж и раскладку опор. Сохранять всё без изменений только потому, что каркас уже установлен, нельзя. Обзор материалов подсистем вынесен в статью «Подсистема для вентилируемого фасада», а здесь важно не смешивать назначение конкретных держателей.
Возможность замены зависит от устройства системы и положения панели. Нельзя обещать, что любой элемент снимается без затрагивания соседних. Порядок демонтажа должен сохранять устойчивость оставшейся облицовки и соответствовать принятому узлу. Работы на высоте и снятие тяжёлых плит поручают исполнителям с подходящим оборудованием и организацией работ.
При осмотре обращают внимание на смещение панелей, повреждения кромок, состояние видимых лапок и признаки коррозии. Но самостоятельное подгибание крепежа или затягивание случайного винта не заменяет диагностику. Причина может находиться в направляющей, анкеровке или неправильном зазоре. Сначала устанавливают, какой элемент перестал работать штатно.
После замены сохраняют сведения об установленной детали. Если исходный артикул снят с производства, замену подбирают по подтверждённой совместимости. Нельзя ориентироваться только на совпадение внешних размеров. Обновлённый узел должен сохранять предусмотренную схему работы системы, а не просто удерживать плиту в момент установки.
Перед заказом подготовьте название системы, материал и толщину облицовки, формат панелей, раскладку и данные направляющих. Уточните требуемые стартовые, рядовые и специальные элементы, тип соединительного крепежа и условия эксплуатации. В счёте и накладной должны быть различимы конкретные изделия. Общая строка «кляймер фасадный» без маркировки затрудняет проверку поставки.
ЛесоБиржа выполняет монтаж навесного вентилируемого фасада и помогает согласовать состав работ по выбранной отделке. Если в проект входят деревянные участки, для них доступны покраска в цехе и работы по обновлению покрытия на объекте. Калькулятор покраски фасадов используют для предварительной оценки именно этих деревянных поверхностей, а не для расчёта крепежа плит.
При сравнении предложений смотрите на одинаковый состав: подсистему, облицовочные держатели, соединения, доборы и монтаж. Более низкая цена отдельной скобы не означает меньшую стоимость всего фасада. Чёткая спецификация помогает заранее увидеть различия и не обнаружить нехватку специальных деталей у последнего окна.
Главная проверка перед монтажом проста: известны ли точное назначение детали, совместимая облицовка и узел её установки? Если ответ подтверждён только внешним сходством, подбор ещё не завершён. Кляммер работает надёжно как часть согласованной системы, где понятны опоры, соединения, зазоры и порядок обслуживания.
