При выборе подсистемы я сначала выясняю, из чего сделана стена и в каком она состоянии. Затем смотрю на облицовку, её направление, утепление и необходимый вынос. Если начать только с цены бруска или профиля, легко пропустить крепления и узлы, которые определяют результат. На объекте важно проверить не одну красивую направляющую, а всю цепочку передачи нагрузки до несущего основания. Отдельного внимания требуют проёмы, углы и участки с отклонениями стены. Любая замена деталей должна быть согласована: внешне похожий кронштейн может работать иначе. Перед обшивкой мы оцениваем плоскость, соединения, состояние защитных слоёв и свободный путь воздуха. Заказчику советую попросить фотографии этих этапов и понятную спецификацию. Она поможет сравнить предложения и позднее подобрать детали для ремонта. Образец с выбранной доской, подложкой и крепежом полезен для оценки внешнего вида, но не заменяет расчёт. Надёжная подсистема получается тогда, когда решение по стене, комплектующим и облицовке проверено вместе, а изменения на монтаже зафиксированы до закрытия фасада.
Подсистема для вентилируемого фасада удерживает облицовку, передаёт нагрузки на стену и задаёт положение наружной отделки. На готовом доме её почти не видно, поэтому при выборе легко увлечься цветом доски и пропустить конструктивные вопросы. Между тем один и тот же планкен можно установить на разные основания, а похожие снаружи фасады будут заметно отличаться по составу, трудоёмкости и стоимости скрытых работ.
Выбор начинают с трёх вещей: фактической стены, выбранной облицовки и требуемого выноса. Деревянная обрешётка не всегда означает экономию, металлическая направляющая не делает любую конструкцию надёжной автоматически. Нужно сравнивать согласованные решения целиком. Разберём типы подсистем, задачи их элементов и признаки комплектации, которую можно оценить до начала монтажа. Числовые параметры крепления для конкретного дома назначают по расчёту и документации выбранной системы.
Путь нагрузки удобно представить последовательно: облицовка — её крепёж — направляющая — кронштейн или опорный узел — анкер — несущая стена. В отдельных конструкциях набор деталей отличается, но смысл сохраняется. Слабое соединение на любом участке влияет на всю цепочку. Поэтому оценка только прочности металлического профиля или толщины деревянного бруска не даёт ответа о надёжности фасада.
Подсистема также выравнивает наружную плоскость и оставляет место для предусмотренных слоёв. От её положения зависят глубина откосов, оформление углов, примыкания к кровле и цоколю. Если утепление необходимо, его толщину учитывают до выбора вылета кронштейнов. Воздушный канал за отделкой сохраняют непрерывным: сама возможность прикрутить доску к направляющей ещё не означает, что фасад будет правильно проветриваться.

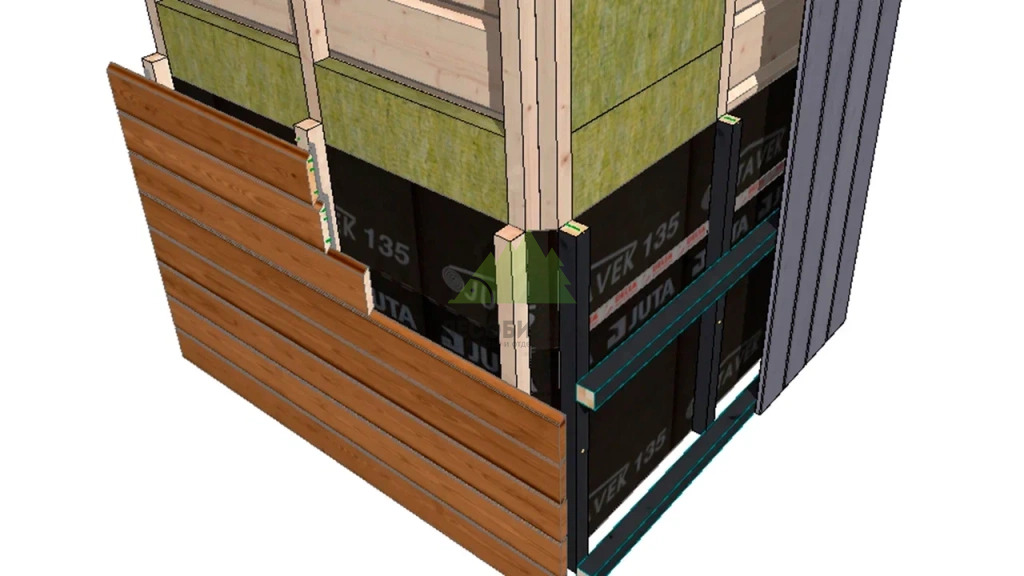

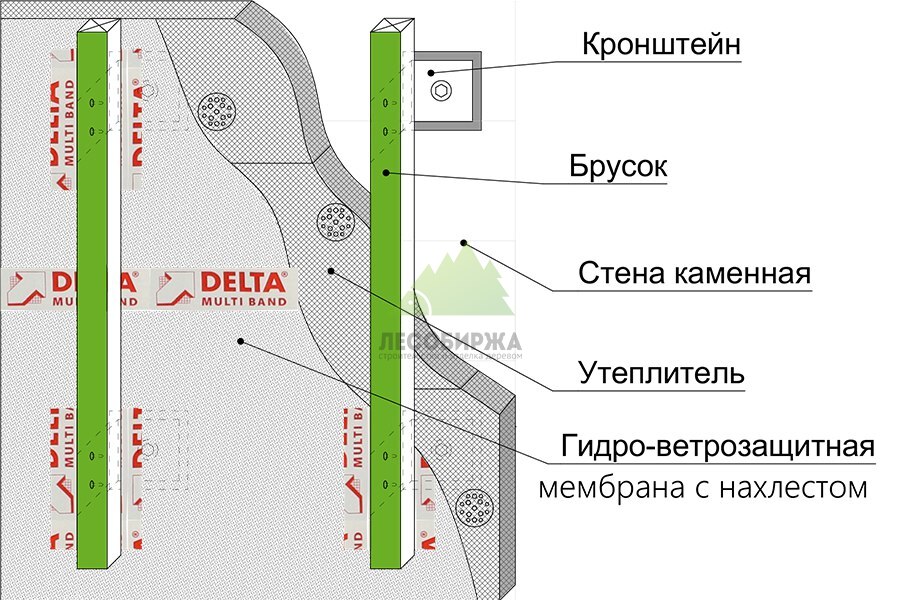

На схеме видно, что декоративная обшивка — последняя часть многослойной конструкции. Такая иллюстрация помогает разобраться в назначении деталей, но не является рабочим чертежом любого дома. Размеры слоёв, количество опор и состав защиты в показанном примере нельзя переносить на другой объект без проверки. Общий принцип устройства разобран в статье про вентилируемый фасад из дерева, а здесь сосредоточимся на выборе несущей основы.
Деревянная подсистема может состоять из подготовленных брусков, контробрешётки и предусмотренных проектом опорных соединений. Её удобно согласовать с деревянной облицовкой, но материал требует контроля состояния. Сырой, кривой или повреждённый брусок не становится подходящим после обработки антисептиком. Защитная обработка и геометрическая стабильность решают разные задачи, поэтому проверяют и древесину, и подготовку, и условия эксплуатации.
Например, брусок строганный из лиственницы 50×50×4000 сорта АВ — конкретный материал для обсуждения комплектации. Его наличие в каталоге не означает, что сечение подходит для любого выноса и пролёта. Проект определяет опорную схему, шаг и соединения. Если нужна другая высота канала или другая несущая способность, нельзя просто заменить один размер другим, сохранив прежние крепления и расчёт.
Дерево удобно обрабатывать на объекте, однако точность подрезки и расположение опор всё равно важны. Стыки брусков, края досок и крепёжные зоны должны попадать в предусмотренные места. Подкладки и дистанционные элементы допускаются только в согласованном узле. Набор случайных обрезков за обрешёткой не заменяет конструктивное решение выравнивания стены. Для сравнения комплектации можно рассмотреть брусок строганный из сосны 50×20×3000 сорта АВ: его назначение и положение в контробрешётке также проверяют по проекту. Подробный выбор шага и основания для доски вынесен в статью про обрешётку под планкен.
Металлическая подсистема обычно включает кронштейны, направляющие и соединительные элементы. Возможность регулировки помогает выставить плоскость на неровном основании и сформировать нужный вынос. Но регулировка имеет допустимые границы: максимальное выдвижение, число креплений и положение соединения проверяют по выбранной системе. Удлинить кронштейн произвольной пластиной — значит изменить работу узла, а не просто улучшить удобство монтажа.
Оцинкованную сталь, коррозионно-стойкую сталь и алюминиевые сплавы оценивают по конкретным изделиям и условиям применения. Для стального элемента важны марка, толщина, защитное покрытие и состояние мест обработки. Для алюминиевого — сплав, геометрия сечения и предусмотренные соединения. Сравнение «алюминий легче, значит лучше» или «сталь тяжелее, значит прочнее» слишком грубое: работоспособность определяет расчёт собранной конструкции.
Нержавеющий крепёж тоже не выбирают одним словом «нержавейка». Нужны установленная марка, совместимость с соединяемыми материалами и соответствие среде эксплуатации. В узлах из разнородных металлов учитывают контактную коррозию. Самостоятельная замена комплектующих на внешне похожие может изменить и несущую способность, и долговечность. В спецификации должны быть понятны все детали, включая соединители и крепёж, а не только название основного профиля.

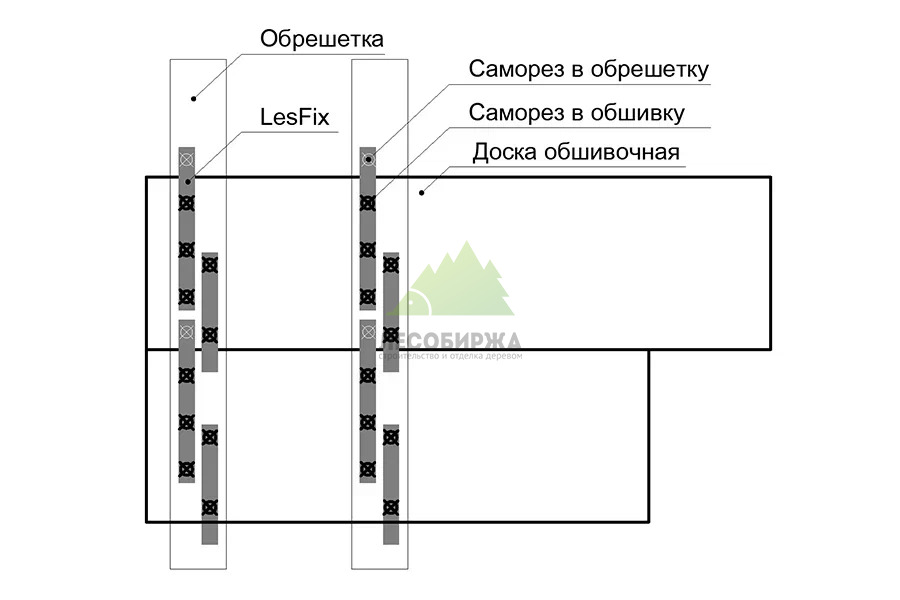

Направление доски и направление направляющих — разные характеристики. Для горизонтальной облицовки обычно нужны опоры, расположенные поперёк доски. При вертикальной раскладке меняется расположение точек крепления, и может потребоваться дополнительный уровень направляющих. Одновременно сохраняют вертикальный путь воздуха за облицовкой. Нельзя развернуть единственный ряд брусков поперёк канала и считать вопрос вентиляции решённым.
В усиленных металлических решениях вертикальную несущую основу могут выполнять Т-образные профили, а горизонтальные линии крепления — шляпные. Такая схема предусмотрена в методических материалах ЛесоБиржи для соответствующих вариантов вертикальной деревянной облицовки. Из этого не следует универсальная взаимозаменяемость любых Т-образных и шляпных изделий: их типоразмеры, соединение и шаг определяются комплектом документации системы.

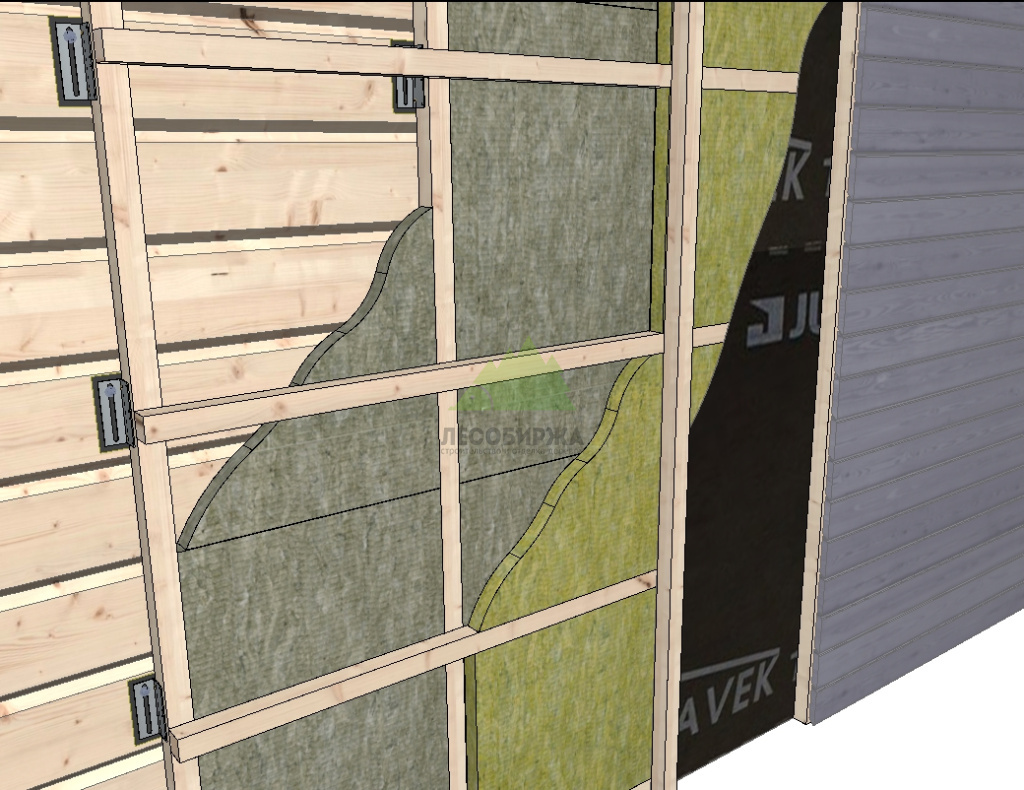

Перекрёстная подсистема добавляет материал и соединения, увеличивает вынос и влияет на откосы. Зато она позволяет совместить расположение креплений с требуемым направлением облицовки и вентиляции, если это заложено проектом. Оценивать её стоимость только по дополнительному метру профиля неверно. В расчёт входят соединители, труд выравнивания, оформление границ фасада и изменения смежных узлов.

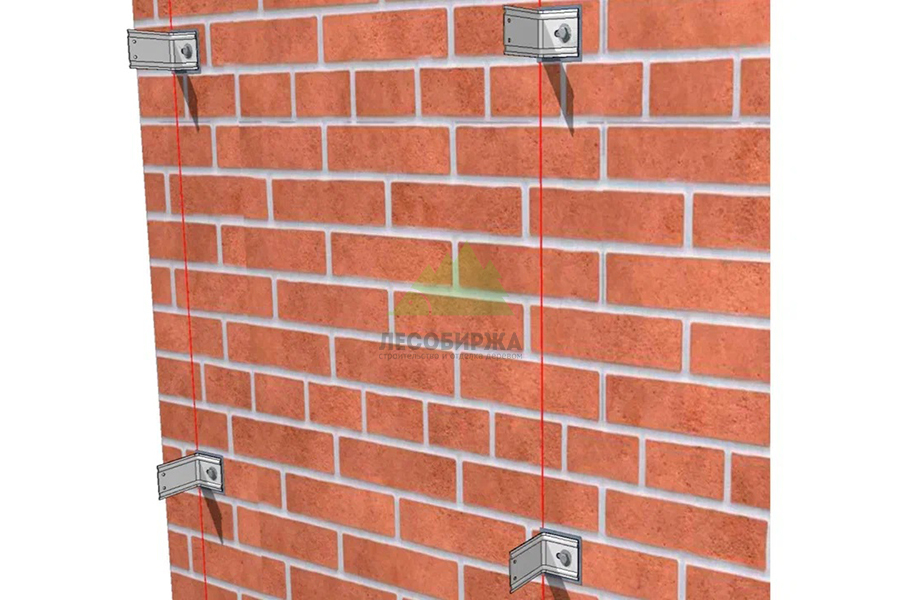

Стена из бетона, газобетона и пустотелой керамики не является одним и тем же основанием. Для каждого материала подбирают подходящий крепёж и способ установки. Учитывают фактическое состояние стены, толщину несущего слоя, пустоты, швы и участки ремонта. Слабая старая штукатурка не может считаться несущим слоем лишь потому, что ровно выглядит. При обследовании нужно понять, куда именно будет передаваться нагрузка от фасада.
Режим сверления, очистка отверстия, глубина установки, расстояния до края и момент затяжки относятся к конкретному креплению и основанию. Универсальная цифра отступа для всех анкеров может привести к ошибке. При недостаточных или неоднородных данных о стене проектировщик определяет необходимость испытаний креплений на вырыв. Уменьшение шага кронштейнов само по себе не превращает разрушенное основание в надёжное.
Для каркасного здания важно связать опоры с предусмотренными несущими элементами, а не случайно закрепиться только в тонкой наружной плите. Для сруба дополнительно учитывают усадку и сезонные перемещения древесины. Решение для каменной стены нельзя автоматически переносить на брус, даже если планируется та же облицовка. Подробности крепления к отдельным основаниям разобраны в материалах про крепление бруса к кирпичной стене и про крепление бруса к бетонной стене.
Требуемый вынос складывается из фактической геометрии стены, предусмотренных слоёв и положения облицовки. Дополнительная теплоизоляция меняет компоновку фасада, но её толщину выбирают по расчёту стены, а не по длине доступного кронштейна. Неровности основания также учитывают заранее: в разных зонах могут потребоваться разные решения. Слишком большой вынос влияет на работу креплений и не считается безобидным запасом.
Если дополнительное утепление не требуется, сохраняется задача устройства вентилируемой полости и крепления облицовки. Такое решение нельзя называть неполноценным только из-за отсутствия новой ваты. Если утеплитель предусмотрен, его собственные крепления, положение защитного слоя и состояние поверхности проверяют отдельно. Направляющая не должна случайно прижать мягкий участок так, что воздушный проход окажется перекрыт.

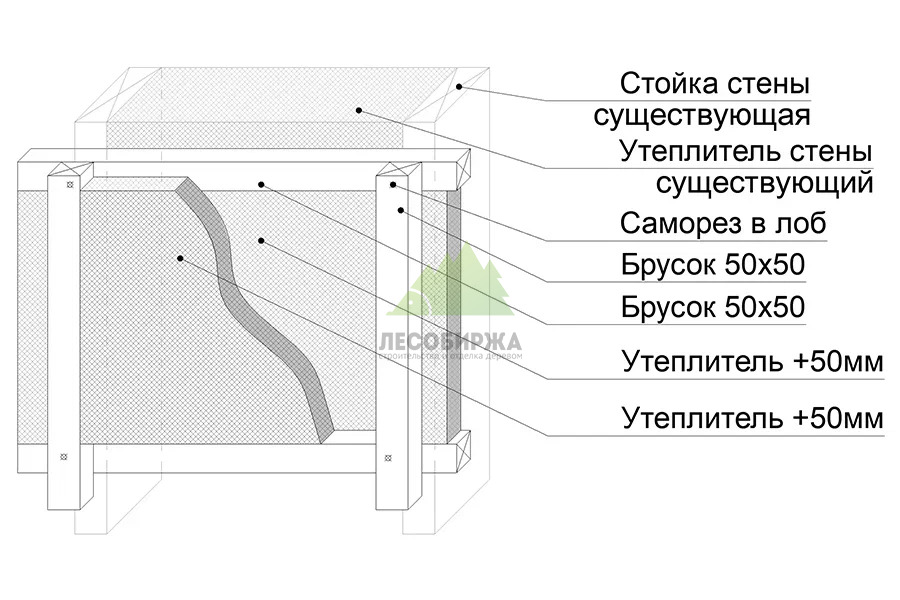

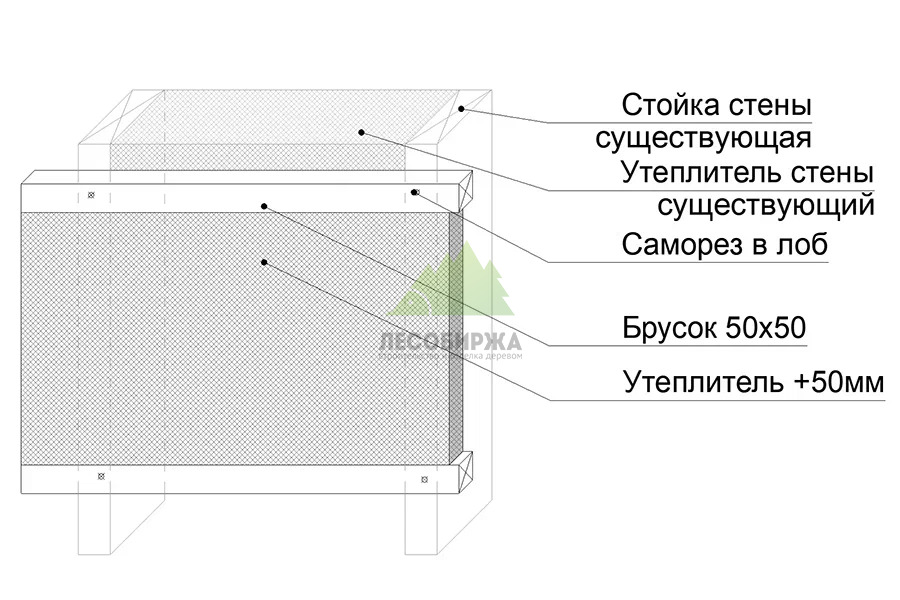

Схемы с разными слоями теплоизоляции показывают различные компоновки, а не универсальную рекомендацию для каждого дома в Москве. Для согласования нужны состав существующей стены и режим эксплуатации здания. Дальнейший расчёт толщины относится к отдельной задаче; его логика изложена в статье про теплотехнический расчёт вентилируемых фасадов. Здесь важно правильно передать результат расчёта в спецификацию подсистемы и узлы примыканий.
Прокладка под кронштейном и лента на лицевой части направляющей находятся в разных местах конструкции. Их нельзя считать заменой друг другу. Материал разделительной или теплоизолирующей прокладки определяет система. Даже предусмотренная прокладка не устраняет тепловое влияние металлического кронштейна полностью: теплотехническую работу узла оценивают отдельно. Формулировка «паронит полностью разрывает мостик холода» вводит владельца в заблуждение.

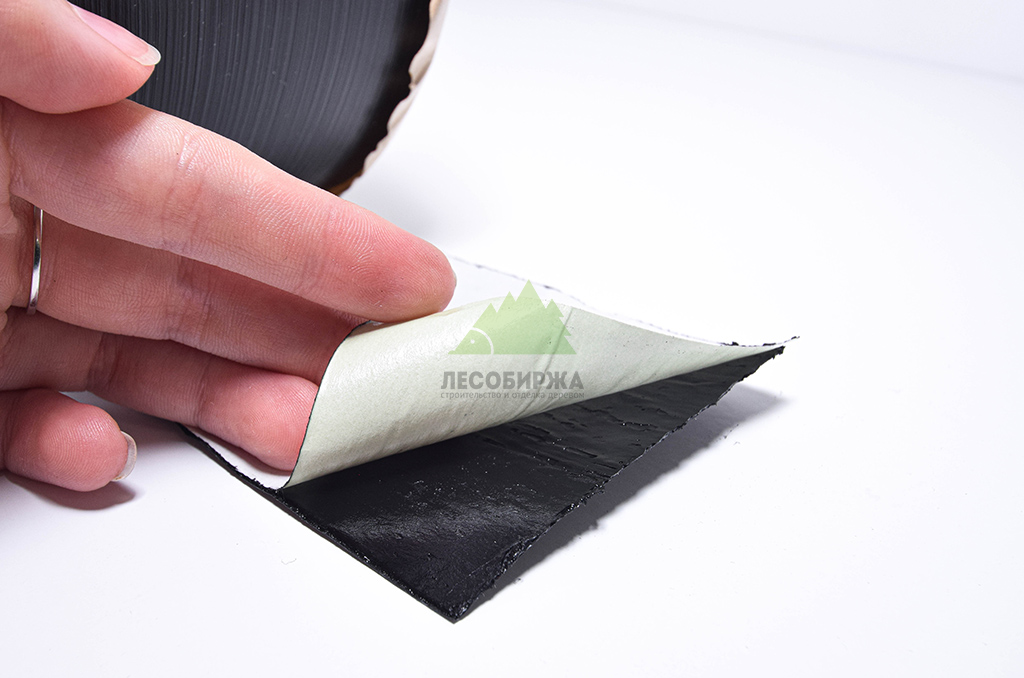

Для некоторых открытых деревянных облицовок лента на направляющей помогает закрыть светлую поверхность и решить предусмотренную защитную задачу. При выборе EPDM-ленты уточняют её назначение, ширину и совместимость с основанием. Это конкретное комплектующее, а не средство исправления неверного шага или недостаточной прочности профиля. Условие применения согласуют с выбранной системой крепления и облицовки.

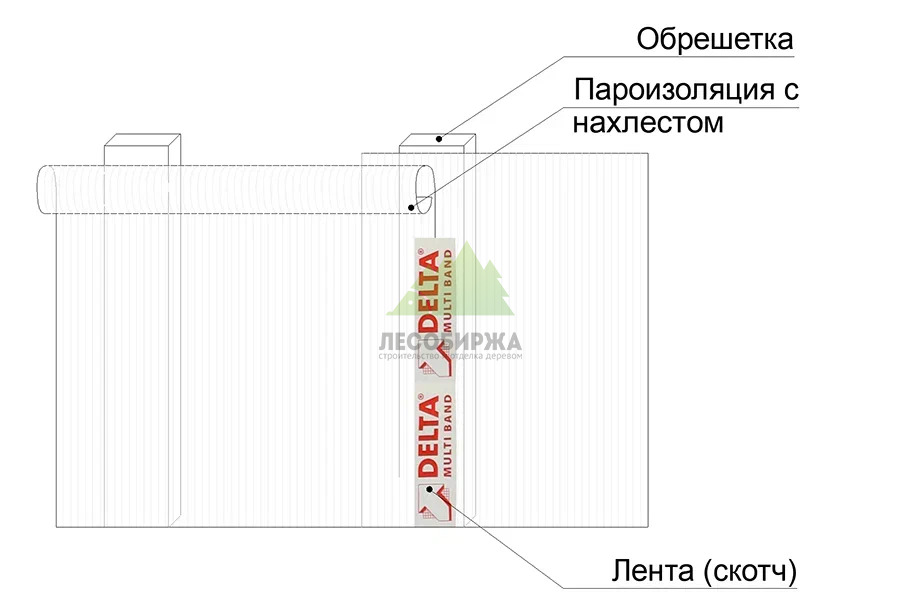

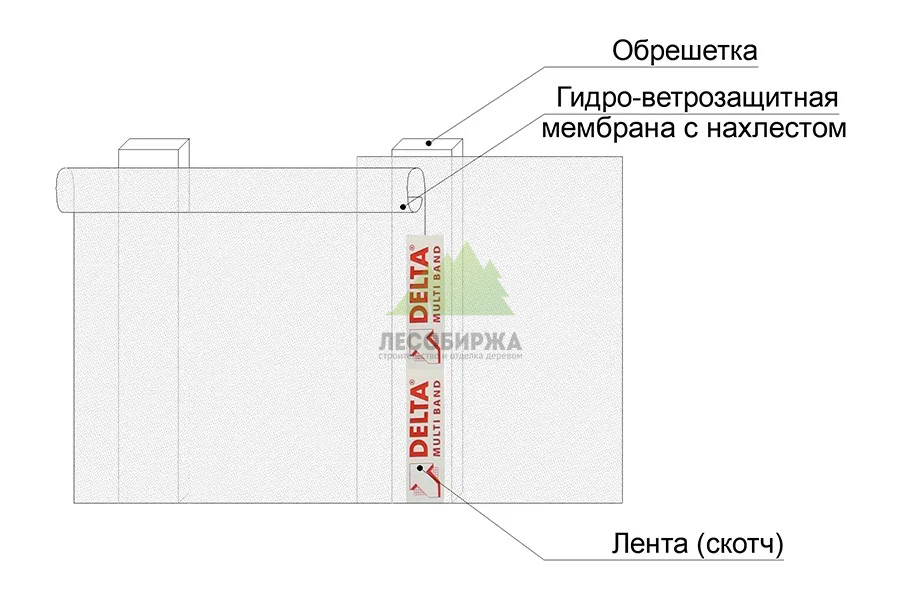

Наружная мембрана и внутренняя пароизоляция также решают разные задачи. Схема пароизоляционного слоя помогает понять принцип соединения полотен, но не является указанием укладывать такую плёнку снаружи вместо ветрозащиты. Назначение, стойкость к свету за открытыми швами, нахлёсты и соединительные материалы проверяют по документации. Крепёжные проходы и примыкания выполняют согласованным способом, сохраняя предусмотренный путь влаги наружу.

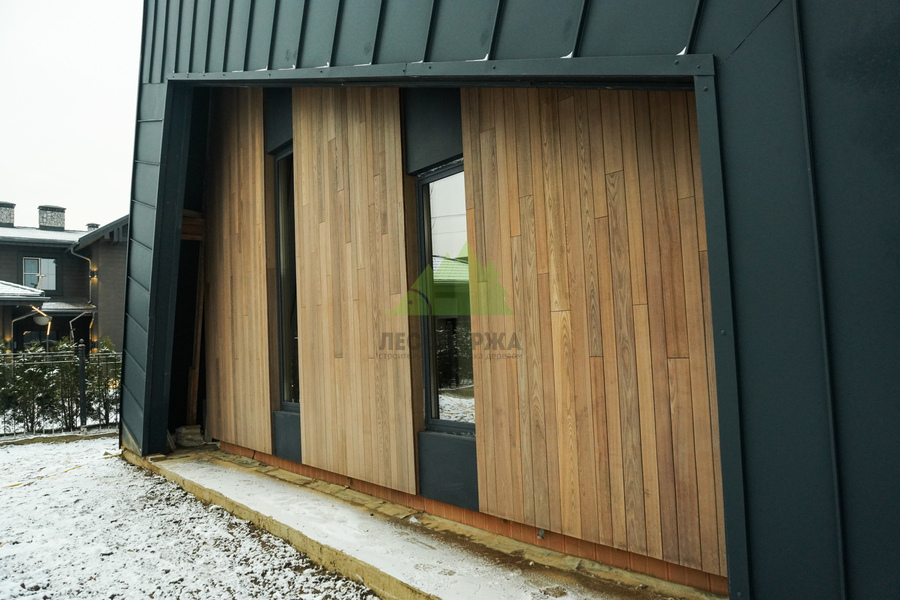

После выбора несущей основы нужно проверить совместимость с облицовкой. Толщина и профиль доски влияют на крепление, положение стыков и возможность локальной замены. Например, планкен из сосны скошенный сорта АВ 125×20×3000 обсуждают вместе с конкретным крепёжным решением. Карточка доски не является подтверждением несущей способности всей системы, а подходящий к древесине крепёж не подтверждает способ соединения с любым металлическим профилем.
Открытые швы делают заметными цвет подложки, торцы, элементы крепления и несовпадение линий. Поэтому до основной закупки полезно согласовать небольшой собранный образец: профиль, покрытие доски, подложку и крепёж. На нём проще увидеть, не блестит ли металл в зазоре и устраивает ли рисунок стыков. Такой образец решает задачу внешнего вида, а расчёт опор и соединений остаётся отдельной обязательной частью подготовки.
Цеховую покраску планкена удобно согласовать до установки, чтобы подготовить труднодоступные поверхности по выбранной окрасочной системе. На объекте заранее предусматривают обработку новых подрезок и мест повреждения покрытия. Для существующего деревянного фасада можно отдельно оценить покраску дома снаружи. Калькулятор покраски фасадов помогает сориентироваться в малярной части, но стоимость и расчёт несущей подсистемы он не определяет.

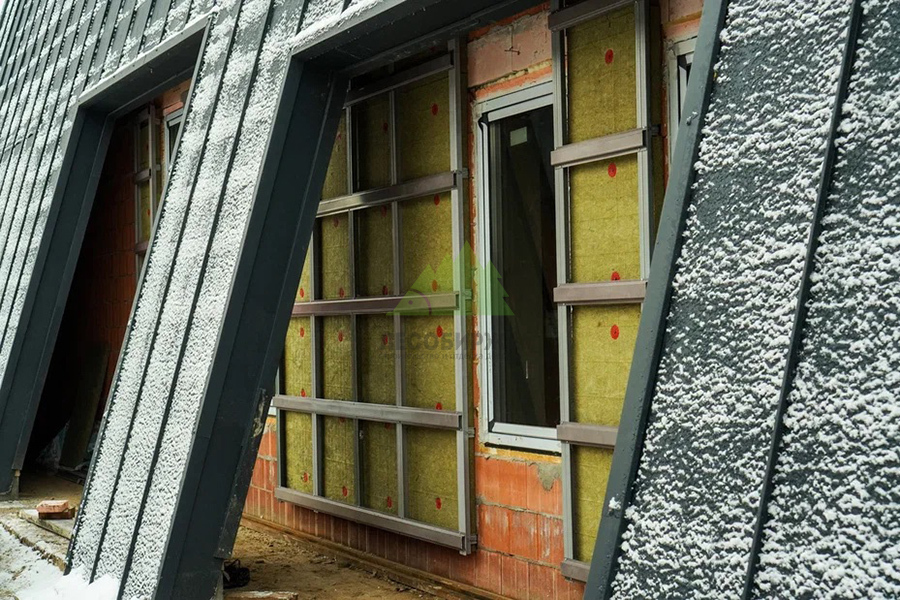

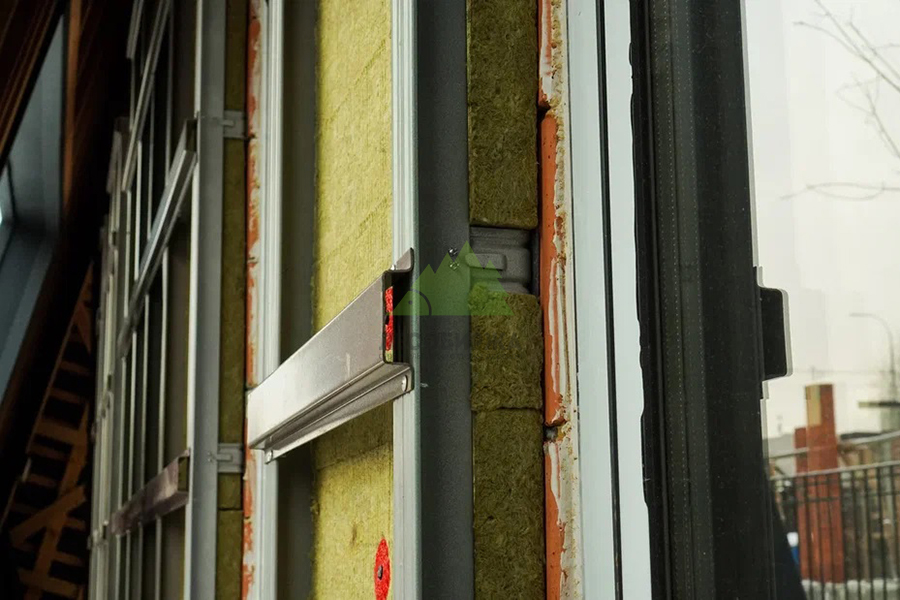

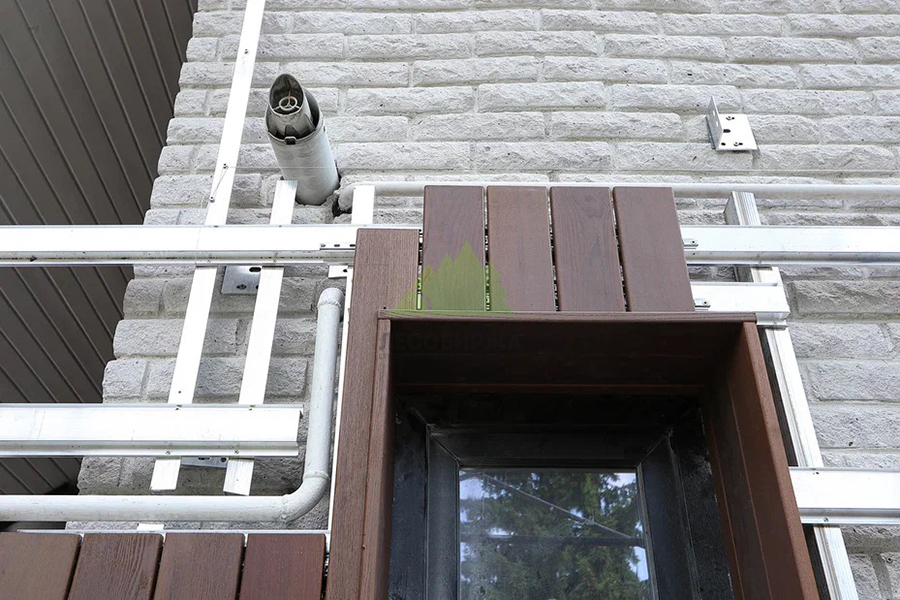

Подсистему нельзя оценивать только на глухом участке стены. У проёмов меняются расположение опор, край облицовки и направление отвода воды. Откос, наличник и отлив не должны перекрывать предусмотренную вентиляцию или создавать карман для влаги. Узел согласуют со стеной и окном, а крепёж размещают с учётом реальных краёв основания и требований системы. Обрамление проёма включают в комплектацию заранее.

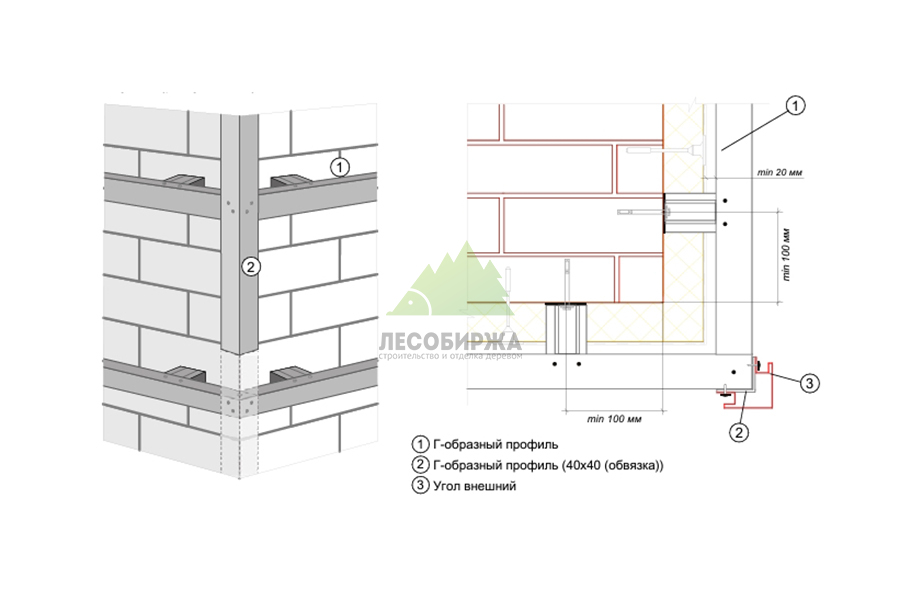

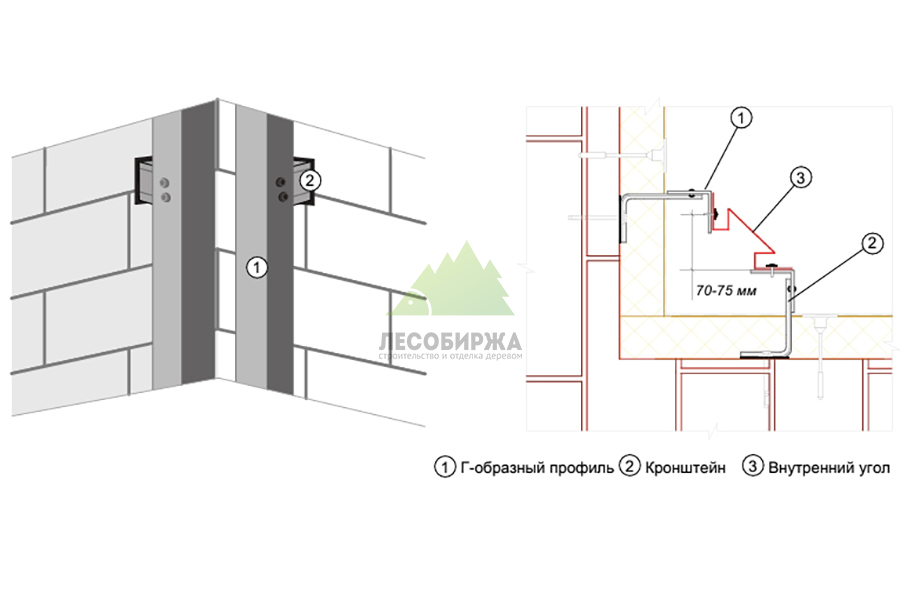

На внутреннем и наружном углах важно сохранить плоскость, опирание крайних элементов и аккуратную геометрию отделки. Одной дополнительной направляющей может быть недостаточно; решение зависит от направления облицовки и способа оформления угла. Для детального разбора предусмотрены отдельные статьи об обходе оконного проёма металлической подсистемой и о наружном угле металлической подсистемы. В данном материале эти узлы остаются контрольными точками выбора системы.
Просите сравнивать одинаковые решения: одно основание, одну облицовку, одинаковое утепление и вынос. Цена направляющей за метр не показывает стоимость собранного фасада. В предложении должны быть кронштейны, анкеры, соединители, крепёж облицовки, прокладки, ленты, доборные элементы, подготовка стены и монтаж. Дополнительно учитывают леса, доставку, раскрой, углы и проёмы. Иначе более дешёвая смета может просто включать меньше работ.
Уточните границы ответственности: кто обследует основание, готовит рабочие решения и проверяет крепления; кто отвечает за окрашенную доску до монтажа и обработку подрезок. Для реконструкции отдельно фиксируют демонтаж старых слоёв и возможные работы после вскрытия. Непредвиденные дефекты нельзя заранее описать точным количеством, но порядок их обследования, согласования и оценки вполне можно определить в договорённостях.
Проверку проводят по рабочей документации: комплектность и маркировка деталей, состояние защиты, крепления к стене, плоскость направляющих, стыки и предусмотренные компенсационные соединения. Смотрят положение утеплителя и защитных слоёв, проходы воздуха и примыкания. До обшивки делают фотографии узлов с привязкой к фасаду. На готовой поверхности большая часть этих решений будет скрыта, поэтому итоговая фотография дома не заменяет приёмку этапа.
Если обнаружено отклонение, сначала выясняют его причину и согласуют исправление. Дополнительный саморез или подкладка «для надёжности» без понимания схемы может изменить работу узла. Изменения фиксируют в документации и комплектации. При передаче объекта владелец получает перечень материалов, фотографии скрытых работ и рекомендации по осмотрам. Это упрощает последующий ремонт и позволяет не искать неизвестный крепёж по внешнему виду.
Для подбора подсистемы подготовьте сведения о стенах, фотографии здания, размеры и желаемую облицовку. Укажите, требуется ли дополнительное утепление и есть ли старая отделка. Затем можно обсуждать монтаж навесного вентилируемого фасада и предварительную комплектацию. Окончательный выбор делают после проверки объекта: конструкция должна объединять прочность, вентиляцию, теплотехническую задачу и аккуратные архитектурные узлы.
