Окна в вентфасаде: как собрать металлическую подсистему без протечек и перекосов

11 июля 2024
7451
Время прочтения: 13 мин.

Тизеры статьи

Опоры облицовки, откосы и оконный блок выполняют разные задачи — соединения проверяют отдельно.
Верхнее примыкание выводит воду над окном, а отлив принимает воду с окна: одинаковая схема не подходит.
Вентиляцию проверяют под проёмом, над ним и по бокам после установки всех слоёв и доборов.
Горизонтальному и вертикальному планкену нужны согласованные линии опирания возле проёма.
Один полностью собранный пробный проём помогает заметить ошибки до повторения на всём фасаде.

При приёмке оконного узла я сначала смотрю не на ровность декоративной планки, а на то, как устроены опоры и куда уйдёт вода. У каждого элемента должно быть понятное назначение: профиль держит облицовку, отлив выводит осадки, защитные слои закрывают монтажный шов. Если эти функции смешаны, красивое оформление может скрывать слабое место. Особенно внимательно проверяю нижнее примыкание: оконный дренаж должен оставаться открытым, а за отливом не должно возникать случайного кармана. Верхний узел нельзя просто повторить зеркально — у него другая задача. До массовой отделки полезно полностью собрать один проём и проверить открывание створок, положение доборов, опоры торцов досок и свободный воздушный проход. Такой образец быстрее выявляет конфликт размеров, чем несколько разрозненных эскизов. Фотографии скрываемых соединений сохраняют с привязкой к окну. Тогда после завершения работ остаётся информация о реальном устройстве узла, а не только общий снимок фасада. Конкретные отступы, крепёж и зазоры сверяют с проектом и документацией выбранной системы.

Обход оконного проёма металлической подсистемой — отдельный узел фасада. Здесь нужно одновременно удержать края облицовки, закрепить откосы, вывести воду наружу и сохранить работу вентиляционного слоя. Красивый прямоугольник из профиля ещё не означает, что эти задачи решены: под отливом может оказаться закрытый карман, а верхняя планка — направлять дождь к монтажному шву окна.

В этой статье разбираем именно каркас вокруг окна в навесном фасаде частного дома. Выбор материала всей подсистемы рассмотрен отдельно в статье «Подсистема для вентилируемого фасада». Здесь важнее понять, где заканчивается обычная раскладка направляющих и начинается узел, который надо увязать с окном, стеной и финишной отделкой. Приведённые схемы показывают варианты решения; их размеры нельзя переносить на другой объект без проверки.

Разметка и установка опорного элемента у проёма. Крепление к основанию выбирают по проекту.
Иллюстрация 1. Разметка и установка опорного элемента у проёма. Крепление к основанию выбирают по проекту.

С чего начинается обход окна: пять исходных размеров

До закупки профиля снимают фактическую геометрию проёма. Проверяют ширину и высоту в нескольких местах, положение рамы относительно стены, глубину будущего откоса, толщину утепления и вынос лицевой поверхности облицовки. Последний размер считают вместе с креплением отделочного материала: сама доска или панель не всегда лежит непосредственно на направляющей.

На обмерном чертеже отмечают расположение перемычки, материал простенков и участки ремонта кладки. Одинаково выглядящие снаружи стены могут требовать разных анкеров. Крепление возле края блока нельзя назначать только по удобству сверления: нужны допустимые краевые расстояния и глубина установки для выбранного основания. Если у проёма обнаружены трещины или разрушенные участки, сначала решают вопрос с основанием.

Также проверяют открывание створок, доступ к петлям, место для москитной сетки и возможность обслуживания окна. Толстый декоративный откос способен перекрыть рабочее пространство створки, хотя на фасадном эскизе всё выглядит аккуратно. Поэтому положение будущих планок лучше проверить на образце до того, как будет смонтирован весь ряд окон.

Оконное примыкание и вертикальная деревянная отделка на этапе работ. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 2. Оконное примыкание и вертикальная деревянная отделка на этапе работ. Фото из архива объекта «Термоясень Монтевиль».

Что держит каркас, а что относится к оконному блоку

Вес облицовки и воздействия на фасад передаются через направляющие, кронштейны и анкеры в предусмотренное проектом основание. Оконная рама не становится опорой подсистемы только потому, что находится рядом. Монтажный шов, пена, декоративная штукатурка и тонкая кромка откоса также не заменяют несущую опору. Это особенно важно для широких простенков с тяжёлой отделкой.

У обрамления окна могут быть собственные соединения с рамой или специальными профилями — когда это предусмотрено оконным узлом. Их нельзя смешивать с креплением несущего каркаса. В рабочем чертеже должны быть различимы опоры облицовки, крепления доборов и соединения оконного блока. Тогда при замене отлива не потребуется разбирать случайно связанную с ним несущую конструкцию.

На практике полезно задать простой вопрос: куда уйдёт нагрузка от каждого элемента? Для направляющей ответ должен прослеживаться до стены. Для отлива — до предусмотренных опор и соединений. Если цепочка заканчивается на тонком декоративном листе, монтажной пене или случайном саморезе в неизвестный материал, узел ещё не готов к выполнению.

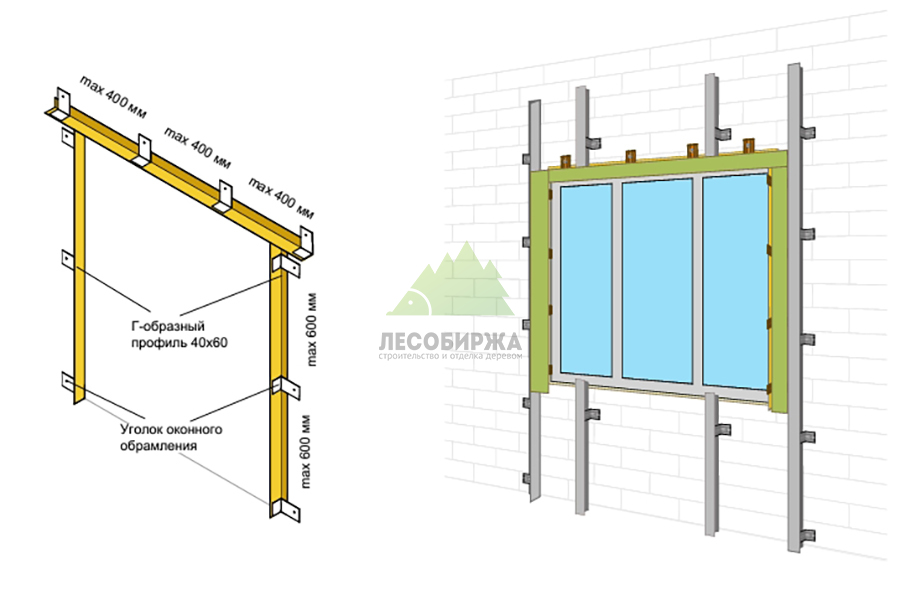

Пример обвязки проёма Г-образными профилями. Размеры относятся к показанному узлу.
Иллюстрация 3. Пример обвязки проёма Г-образными профилями. Размеры относятся к показанному узлу.

Разметка металлической подсистемы вокруг проёма

Разметку ведут от общей плоскости фасада и согласованных осей окон. Сначала определяют положение облицовки, затем — рабочие поверхности направляющих и места кронштейнов. Если начинать с установки отдельных уголков «по стене», неровности кладки перейдут в каркас, а исправлять глубину откосов придётся доборными планками разной ширины.

Контролируют не только вертикаль боковых профилей, но и диагонали, прямолинейность верхней перемычки, совпадение видимых линий соседних проёмов. При этом фасадная геометрия не должна скрывать проблему самого окна: если рама установлена с отклонением, решение согласуют до отделки. Нельзя насильно подтягивать профиль к раме, чтобы визуально замаскировать перекос.

В исходных монтажных схемах встречаются конкретные расстояния от края проёма и между элементами. Они относятся к показанной конструкции. Единого отступа, подходящего каждому окну, блоку, анкеру и фасадной системе, нет. Расположение опор зависит от основания, нагрузки, размеров доборов и допустимого пролёта направляющих. Эти данные должны быть заданы до сверления.

Металлические опорные линии и утеплитель возле остекления. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 4. Металлические опорные линии и утеплитель возле остекления. Фото из архива объекта «Термоясень Монтевиль».

Как выбирать профиль, кронштейн и крепёж для обвязки

Для разных участков каркаса применяют профили с разной формой сечения. Например, алюминиевый Г-образный профиль U-KON 40×40×6000 имеет две полки, а алюминиевый Т-образный профиль U-KON 70×50×6000 — другую геометрию рабочей поверхности. Это примеры комплектующих из каталога, а не взаимозаменяемые детали для любого оконного узла. Выбор определяется схемой системы и способом крепления облицовки.

В стальных конструкциях может применяться оцинкованный Т-образный профиль 65×30×3000. Само наличие похожей полки не позволяет заменить им алюминиевый элемент без проверки. Материал, толщина, жёсткость, соединения и температурные перемещения рассматриваются вместе. Даже у двух внешне одинаковых профилей допустимые условия работы могут отличаться.

Заклёпки или винты выбирают по документации соединения. Проверяют материал соединяемых деталей, суммарную толщину пакета, размеры отверстий, расстояния до кромок и условия эксплуатации. Формулировка «нержавеющая заклёпка всегда лучше» слишком упрощает задачу: важна совместимость всей пары и расчётная работа узла. Установка крепежа в произвольное место не исправляет неверно выбранный профиль.

Подсистема и теплоизоляция рядом с оконной рамой до облицовки. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 5. Подсистема и теплоизоляция рядом с оконной рамой до облицовки. Фото из архива объекта «Термоясень Монтевиль».

Верхний откос: куда уходит вода над окном

Надоконная зона принимает воду, стекающую по наружной поверхности и попадающую за облицовку. Поэтому верхнее обрамление рассматривают вместе с наружным защитным слоем стены. На разрезе должно быть понятно, как вода выводится перед окном и почему она не попадёт к монтажному шву или в утеплитель. Одного герметика вдоль лицевой кромки для такого объяснения недостаточно.

У верхней планки проверяют уклон, капельник, соединение с боковыми деталями и возможность температурного перемещения. Конкретную форму назначают для выбранной системы обрамления. Нельзя произвольно просверлить горизонтальную поверхность, по которой должна стекать вода, только потому, что так удобнее закрепить лист. Место крепления должно соответствовать назначению детали.

Горизонтальная направляющая над проёмом также не должна создавать непредусмотренную плотину в вентиляционной полости. Однако «оставить любую щель» — не полноценное решение. Необходимо совместить движение воздуха, водоотвод и предусмотренные проектом противопожарные элементы. Последние нельзя убрать или прорезать ради удобства вентиляции.

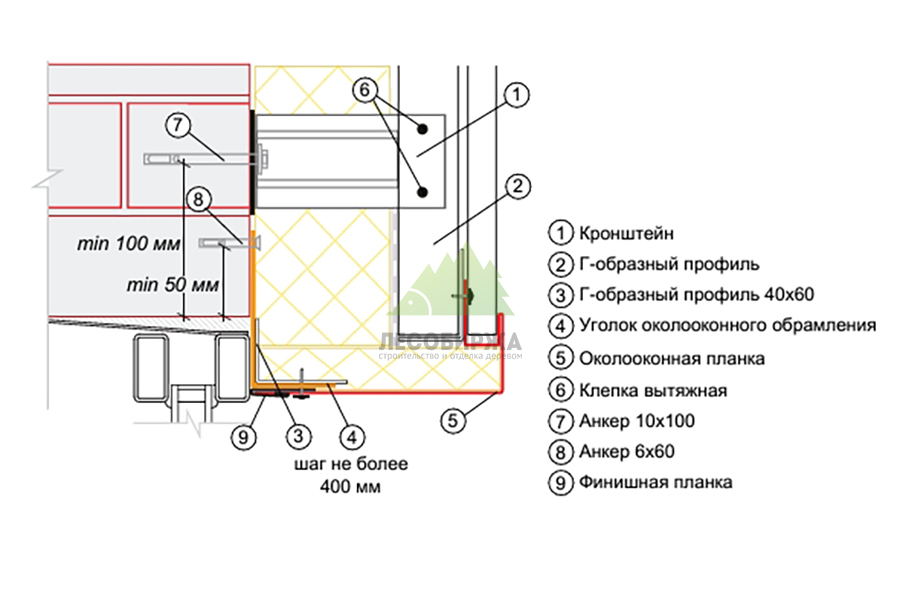

Схема обрамления и отлива из исходного материала. Её параметры не являются универсальными.
Иллюстрация 6. Схема обрамления и отлива из исходного материала. Её параметры не являются универсальными.

Боковые откосы: опора и защита монтажного шва

Боковой узел соединяет наружную плоскость фасада с оконным блоком. Здесь важны достаточная опора добора, устойчивость его видимой кромки и защита монтажного шва от атмосферного воздействия. Размер откоса определяют после согласования толщины всех слоёв, иначе готовая деталь окажется слишком узкой или потребует случайных накладок.

Наружный слой оконного монтажного шва подбирают по принятой системе установки окна. Фасадная мембрана, оконная лента и декоративный металлический откос выполняют разные функции. Их сопряжение должно сохранять предусмотренную защиту и возможность высыхания. Нельзя автоматически заменять специальное решение любой имеющейся лентой или заполнять герметиком всю полость за добором.

На боковых примыканиях заранее продумывают последовательность монтажа. Деталь, которую невозможно завести после установки планкена, должна появиться раньше. При этом доступ к ответственным соединениям нужен до закрытия облицовкой. Хорошая практика — собрать один пробный проём полностью, проверить видимые линии и только затем повторять решение на остальных окнах.

Готовое сопряжение деревянной отделки с тёмным обрамлением. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 7. Готовое сопряжение деревянной отделки с тёмным обрамлением. Фото из архива объекта «Термоясень Монтевиль».

Подоконный отлив: почему нижний узел нельзя зеркально повторить сверху

Нижнее примыкание работает иначе, чем верхнее. Отлив принимает воду с окна и выводит её за лицевую поверхность фасада. Для этого проверяют уклон, опирание, боковые окончания, выпуск капельника и связь с оконным блоком. Размеры согласуют с фактической глубиной откоса и системой окна, а не выбирают по универсальной картинке из интернета.

Под отливом не должно оставаться случайного кармана, в котором задерживается вода. Одновременно нельзя перекрывать предусмотренный выход воздуха из участка фасада под окном. Способ решения зависит от конструкции обрамления: иногда нужны отдельные вентиляционные элементы и защита отверстий. Их положение должно быть отражено в узле, чтобы монтажник не закрыл проход финишной планкой.

Оконные дренажные отверстия сохраняют работоспособными. Поднятый слишком высоко отлив или лишний слой герметика может перекрыть их. До завершения работ проверяют также поведение длинной детали: она должна иметь предусмотренные опоры и соединения, не дребезжать от обычного воздействия и не быть жёстко зажата там, где конструкция требует перемещения.

Остекление и вертикальная раскладка деревянных участков. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 8. Остекление и вертикальная раскладка деревянных участков. Фото из архива объекта «Термоясень Монтевиль».

Как сохранить вентзазор у окна

Окно прерывает прямую вертикальную полость за облицовкой. Поэтому воздушный маршрут рассматривают отдельно под проёмом, над ним и по сторонам. На каждом участке должен сохраняться предусмотренный системой воздухообмен. Наличие зазора на глухой стене ещё не доказывает, что он работает возле окна: горизонтальные профили, утеплитель, мембрана и доборы могут изменить картину.

При приёмке смотрят на фактический свободный проход. В него не должны выступать незакреплённые края полотна, сжатые куски утеплителя, остатки упаковки и случайные подкладки. Если предусмотрена перфорация или сетка, учитывают её рабочую площадь и возможность очистки. Глухая декоративная планка поверх такого элемента сводит его назначение к нулю.

Подробно размеры и проверку воздушного слоя разбирает статья «Вентиляционный зазор вентилируемого фасада». Здесь принцип другой: даже правильно выбранную величину нужно сохранить в сложном узле. Оконное обрамление проверяют в сборе, включая сетки, крепёж, защитные слои и окончательную облицовку.

Подсистема у оконного проёма на этапе монтажа.
Иллюстрация 9. Подсистема у оконного проёма на этапе монтажа.

Горизонтальный и вертикальный планкен: разные опорные линии

При горизонтальной раскладке доски заканчиваются у боковых откосов. Их торцам нужны предусмотренные опоры и корректное расположение крепежа. Нельзя оставлять край висеть только потому, что ближайшая рядовая направляющая оказалась слишком далеко. Дополнительную опору закладывают в раскладку до монтажа, учитывая допустимый вылет доски.

При вертикальной раскладке особое внимание уделяют участкам над и под окном. Короткие фрагменты тоже должны иметь необходимое число точек крепления и устойчивое основание. Если для них добавляют горизонтальные элементы, одновременно проверяют вентиляцию и водоотвод. Установка ещё одной перемычки решает вопрос опоры, но может создать проблему для воздуха.

Ширину подрезок возле проёма лучше согласовать заранее. Очень узкая полоска облицовки может оказаться неудобной для выбранного крепежа и выглядеть случайной. Иногда разумнее скорректировать раскладку всей плоскости, чем пытаться закрепить последний фрагмент на пределе допустимых расстояний. Оконные линии должны быть частью общего фасадного рисунка.

Опоры и планкен над дверным проёмом: пример расположения деталей.
Иллюстрация 10. Опоры и планкен над дверным проёмом: пример расположения деталей.
Входная зона и деревянная облицовка рядом с проёмами. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 11. Входная зона и деревянная облицовка рядом с проёмами. Фото из архива объекта «Термоясень Монтевиль».

Подвижность соединений и защита металла

Направляющие меняют длину при изменении температуры. Где система предусматривает неподвижную точку, а где допускает перемещение, определяют по её документации. Жёстко замкнутая рамка из случайно соединённых профилей может ограничить нужное движение. Нельзя переносить принцип крепления одного участка на все остальные только ради одинакового вида соединений.

На объекте сверяют положение стыков направляющих и компенсационных разрывов. Короткая декоративная перемычка не должна незаметно связывать два независимых участка каркаса. Также проверяют, не перекрывает ли обрамление деформационный шов здания. В подобных местах требуются специальные узлы, а не более длинный добор, прикрученный сразу к обеим сторонам.

Повреждения защитного покрытия, стружку после сверления и контакт несовместимых материалов рассматривают до закрытия фасада. Порядок обработки резов и отверстий берут из документации материала. Паронитовая или другая предусмотренная прокладка под кронштейном выполняет свою функцию в узле, но не превращает любую комбинацию металлов и крепежа в совместимую систему.

Монтаж отделки у открытого проёма. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 12. Монтаж отделки у открытого проёма. Фото из архива объекта «Термоясень Монтевиль».

Окраска деревянного обрамления и планкена

Деревянные элементы удобнее готовить к окраске до установки, когда доступны торцы и участки, которые затем окажутся закрыты. Конкретный состав и число слоёв выбирают по породе, состоянию поверхности и инструкции производителя. Покрытие не заменяет конструктивный водоотвод: если нижний торец постоянно находится в воде, дополнительный слой масла не исправит узел.

ЛесоБиржа выполняет покраску в цехе и покраску деревянных домов на объекте. Для предварительной оценки работ можно использовать калькулятор покраски фасадов. В расчёт включают именно деревянные поверхности и подготовку, которая им требуется. Металлические доборы и оконные профили нельзя автоматически включать в ту же систему покрытия, что и планкен.

После подрезки на объекте вновь открытые участки обрабатывают согласно выбранной системе отделки. При этом защищают стекло, уплотнители, дренаж и вентиляционные отверстия от загрязнения. Перед массовым монтажом полезно согласовать образец цвета рядом с оконной рамой: один и тот же тон древесины по-разному воспринимается возле светлого и тёмного обрамления.

Общий вид фасадной плоскости на этапе работ. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 13. Общий вид фасадной плоскости на этапе работ. Фото из архива объекта «Термоясень Монтевиль».

Что проверить до закрытия проёма облицовкой

Приёмку удобно проводить в два этапа. До облицовки проверяют основание, маркировку крепежа, положение опор, геометрию направляющих, соединения защитных слоёв и доступность водоотвода. Фотографируют общий вид и крупные планы ответственных участков с привязкой к конкретному окну. Снимок красивого фасада после завершения уже не покажет, куда установлен анкер.

После монтажа проверяют открывание створок, видимые зазоры, устойчивость доборов, сохранность покрытия, оконный дренаж и незакрытые вентиляционные элементы. Отдельно осматривают места стыков верхней планки с боковыми и окончания отлива. Если обнаружена щель, сначала выясняют её назначение: предусмотренный вентиляционный выход нельзя автоматически считать дефектом и заливать герметиком.

Для заказа монтажа навесного вентилируемого фасада подготовьте фотографии дома, размеры проёмов, материал стены, выбранную облицовку и сведения об окнах. Эти данные помогают составить осмысленную комплектацию. Стоимость обхода окна зависит от глубины откосов, числа доборов, сложности опор и доступа к работам, поэтому её нельзя достоверно свести к одной цене за квадратный метр глухой стены.

Расположение проёмов в общей композиции фасада. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 14. Расположение проёмов в общей композиции фасада. Фото из архива объекта «Термоясень Монтевиль».

Оконный узел готов тогда, когда опоры, защита от воды, вентиляция и обслуживание согласованы между собой. Проверять его лучше на первом проёме: исправить одну пробную сборку значительно проще, чем разобрать одинаковую ошибку на всём фасаде. Такая последовательность позволяет сохранить и аккуратные линии, и доступ к тем элементам, от которых зависит работа конструкции.

Деревянные участки и оконные линии готового фасада. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 15. Деревянные участки и оконные линии готового фасада. Фото из архива объекта «Термоясень Монтевиль».

ЧаВо: Часто задаваемые вопросы

Можно ли крепить подсистему к оконной раме?
Несущие элементы фасада крепят к предусмотренному проектом основанию. Соединения доборов с окном возможны только по согласованному оконному узлу; их нельзя считать опорами всей облицовки.
Какой отступ профиля от окна нужен?
Универсального отступа нет. Его определяют по геометрии проёма, основанию, анкерам, облицовке и рабочему узлу системы.
Почему верхний и нижний откосы устроены по-разному?
Верхний узел отводит воду над окном, нижний отлив принимает воду с окна и выводит её за фасад. Их нельзя автоматически выполнять зеркально.
Нужно ли оставлять вентиляцию под отливом?
Воздухообмен участка под окном сохраняют по проекту системы. Отлив и доборы не должны случайно перекрывать предусмотренные проходы.
Подходит ли одна обвязка для любого планкена?
Направление доски и способ крепления меняют расположение опор. Для горизонтальной и вертикальной раскладки проверяют отдельные решения краёв и коротких фрагментов.
Можно ли заполнить все щели герметиком?
Нет. Сначала определяют назначение зазора. Герметизация не должна перекрывать оконный дренаж, вентиляцию или предусмотренное перемещение деталей.
Когда красить деревянное обрамление?
Закрываемые поверхности удобно готовить до монтажа. Систему покрытия и обработку новых подрезок выбирают по материалу и инструкции производителя.
Что сфотографировать до закрытия окна облицовкой?
Опоры, крепёж к основанию, стыки профилей, защитные слои и водоотвод. Снимки сохраняют с привязкой к конкретному проёму.
