При работе с бетонной стеной я сначала уточняю, что именно находится под отделкой. Монолит, сборная панель и ячеистый блок не дают одинаковых условий для анкера. После проверки основания согласуют нагрузки, размещение опор и расстояния до краёв. Поиск арматуры помогает избежать ситуации, когда монтажник меняет отверстие на месте без понимания последствий. Нельзя просто сдвинуть кронштейн или перерезать встретившийся стержень. Для выбранного анкера нужно открыть инструкцию и проверить весь порядок установки: сверление, очистку, глубину и затяжку. Слишком сильное усилие не делает узел надёжнее, а недостаточное может оставить опору незакреплённой. Деревянный брусок проверяют отдельно: состояние, геометрию и соответствие принятому сечению. При выравнивании каркаса используют предусмотренные узлом способы регулировки. До закрытия фасада я рекомендую зафиксировать крепления на фотографиях и сверить фактическую раскладку с чертежом. Любые отличия согласуют заранее. Такой порядок даёт владельцу понятную историю монтажа и помогает обслуживать фасад без случайного повреждения скрытых опор.
Крепление деревянного бруса к бетонной стене должно соответствовать назначению конструкции и фактическому основанию. Для внутренней рейки под облицовку, фасадной направляющей на кронштейнах и несущей балки требуются разные решения. Одного ответа «возьмите анкер подлиннее» недостаточно: проверяют нагрузки, состояние бетона, расстояния, глубину установки и соединение с древесиной.
В этой статье рассматриваем деревянную обрешётку и подсистему наружной отделки частного дома. Для ответственных несущих конструкций проект разрабатывают отдельно. Крепление деревянного бруса к кирпичной стене вынесено в соседний материал: бетон, кирпич и газобетон нельзя считать взаимозаменяемыми основаниями для одного крепежа.
Нужно установить тип конструкции: монолит, сборный железобетон, бетонный блок или иной материал. Проверяют толщину элемента, расположение краёв и проёмов, состояние поверхности и документы по прочности. Штукатурка и ремонтная смесь могут скрывать фактическое основание, поэтому внешний вид ровной стены не подтверждает пригодность места установки.
Трещины, отслоения, следы коррозии и повреждения требуют оценки. Нельзя крепить опору к рыхлому поверхностному участку и считать, что длинный анкер автоматически решит проблему. При необходимости назначают обследование, ремонт и проверку основания. Новая фасадная облицовка не должна скрывать нерешённый дефект стены.
Для недавно выполненного бетона календарный возраст сам по себе не гарантирует заданную прочность. Её набор зависит от состава, температуры и условий твердения. Возможность установки выбранного крепежа подтверждают по фактическому состоянию, документации и требованиям системы. Правило «через 28 дней всегда можно работать» для любой стены применять нельзя.
Вентилируемый фасад для дома из газобетона разобран в отдельном материале. Здесь сосредоточимся на креплении к обычному бетону: смешивать эти основания в спецификации анкеров нельзя.
Обычный тяжёлый бетон и ячеистые блоки сильно отличаются по структуре и работе крепления. В каталоге нужно читать полное назначение изделия. Если крепёж предназначен для бетона, это ещё не подтверждает его использование в газобетоне, пустотелом блоке или тонкой облицовочной панели.
В комбинированной стене могут чередоваться монолитные пояса, кладка и заполнения. При раскладке опор их отмечают отдельно. Переход с бетона на блок в пределах одной направляющей может потребовать другого крепежа и самостоятельной проверки узла. Нельзя сохранять одинаковые анкеры по всей высоте только ради удобства комплектации.
У железобетонных элементов дополнительно учитывают арматуру и закладные. До сверления нужно установить допустимые места отверстий. При встрече с арматурой нельзя самовольно перерезать стержень или переносить точку на произвольное расстояние. Новое положение опоры должно сохранять требования и к основанию, и к подсистеме.

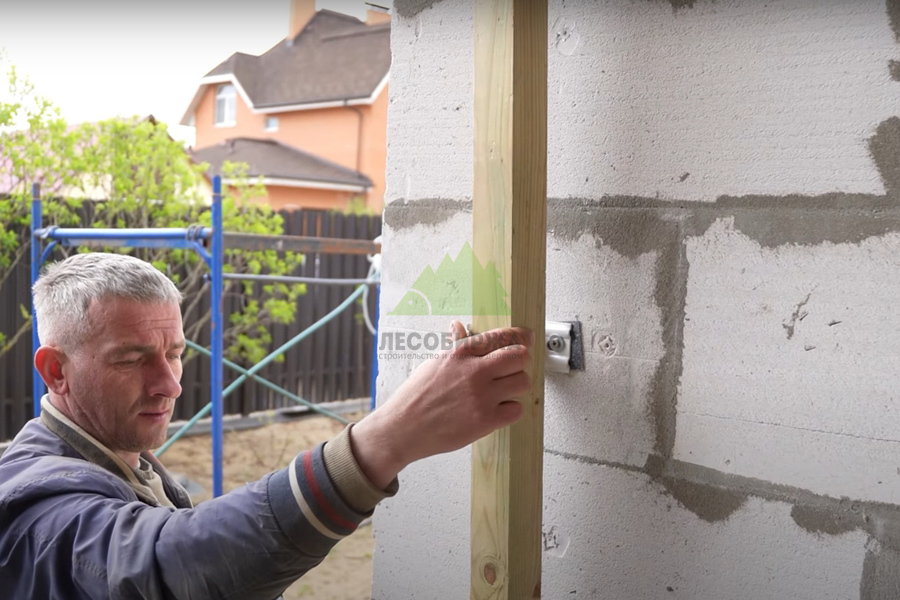

При прямом креплении брус располагают у основания по предусмотренному узлу. Для наружной конструкции отдельно решают вопрос контакта с минеральной поверхностью, влаги и выравнивания. Нельзя оставлять опору висящей на частично вывернутом шурупе ради получения ровной плоскости: работа такого соединения отличается от проектной.
Кронштейн позволяет вынести направляющую от стены, разместить утепление и организовать полость за облицовкой. Но вылет создаёт собственные усилия в узле. Более длинная опора не равнозначна короткой при той же нагрузке. Её геометрию, закрепление и допустимые положения проверяют по расчёту и документации.

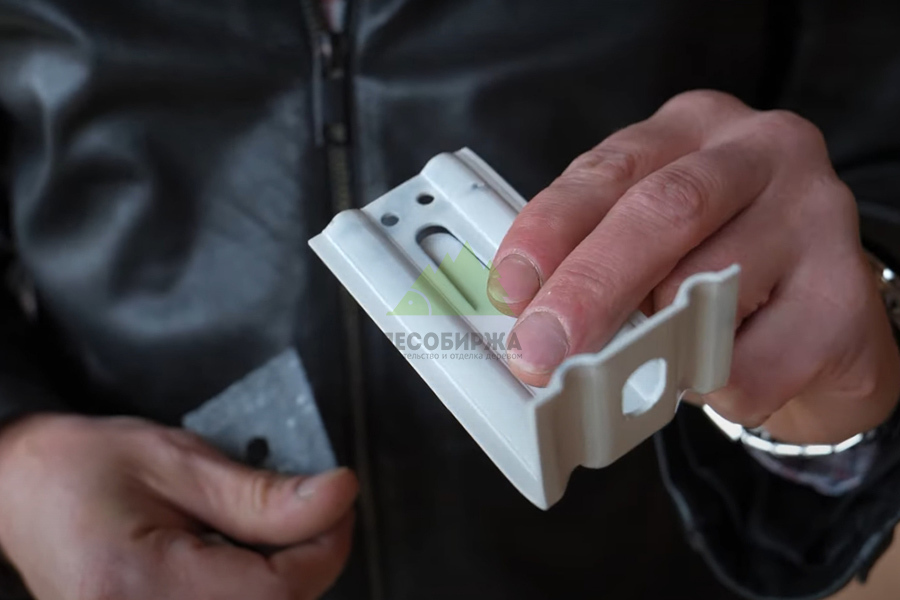

Кронштейн КУМ 150×90 мм и усиленный уголок KUU — примеры разных деталей из каталога. Их не выбирают только по тому, что отверстия подходят под имеющиеся саморезы. Сопоставляют назначение, материал, нагрузку и схему соединений. Если требуется специальная фасадная система, случайный строительный уголок не считается подтверждённой заменой её опоры.
Шаг зависит от облицовки, пролёта направляющей, нагрузок, вылета и характеристик всех соединений. Учитывают ветровые воздействия, вес отделки и предусмотренные условия эксплуатации. Одинаковая доска на двух зданиях может работать в разных схемах, поэтому шаг нельзя назначать универсальным числом из фотографии или статьи.
Размер теплоизоляционной плиты полезен для раскладки, но не является единственным основанием для расстояния между опорами. Если конструктивное решение не совпадает с удобным модулем утеплителя, увязывают раскрой, дополнительные элементы и расчёт. Нельзя ослаблять каркас только для того, чтобы реже резать минеральную вату.
У краёв, углов, проёмов и стыков условия проверяют отдельно. Добавление креплений рядом с существующим анкером также не всегда увеличивает несущую способность пропорционально их числу. Для группы важны взаимные расстояния и совместная работа. Рабочая раскладка должна показывать эти участки до начала монтажа.
В технической документации смотрят допустимый бетон, условия работы, диаметр, глубину установки, расстояния и ограничения по закрепляемой детали. Отдельно проверяют пригодность для условий с возможным раскрытием трещин, когда это требуется проектом. Нельзя переносить показатели одного анкера на другой по совпадению наружного диаметра.
Анкерный болт с гайкой для бетона 8 — пример товарной позиции для обсуждения комплектации. Его применение на конкретном объекте подтверждают по полной модели и техническим данным. Утверждение «любой болт держит столько-то килограммов» без основания, глубины и условий установки не позволяет оценить безопасность узла.
Инъекционные и механические системы различаются установкой и контролем. Для химического состава важны совместимые элементы, условия отверстия и время до приложения нагрузки. Для механического — предусмотренный способ установки и затяжки. Выбор зависит от задачи и документов, а не от общего представления, что один тип всегда сильнее другого.
Общая длина изделия включает части, которые могут находиться в брусе, кронштейне, прокладке и ненесущих слоях. Рабочая глубина в бетоне должна обеспечиваться отдельно. Если у основания сохранилась толстая отделка или опора вынесена на дополнительную деталь, это учитывают в узле, а не скрывают выбором крепежа на глаз.
Смотрят также толщину самого бетонного элемента и расстояние до противоположной поверхности. Глубокое отверстие в тонкой панели может выйти за пределы допустимой схемы. Увеличение глубины без проверки не является универсальным способом усиления. Все размеры должны относиться к выбранному креплению и фактической конструкции стены.

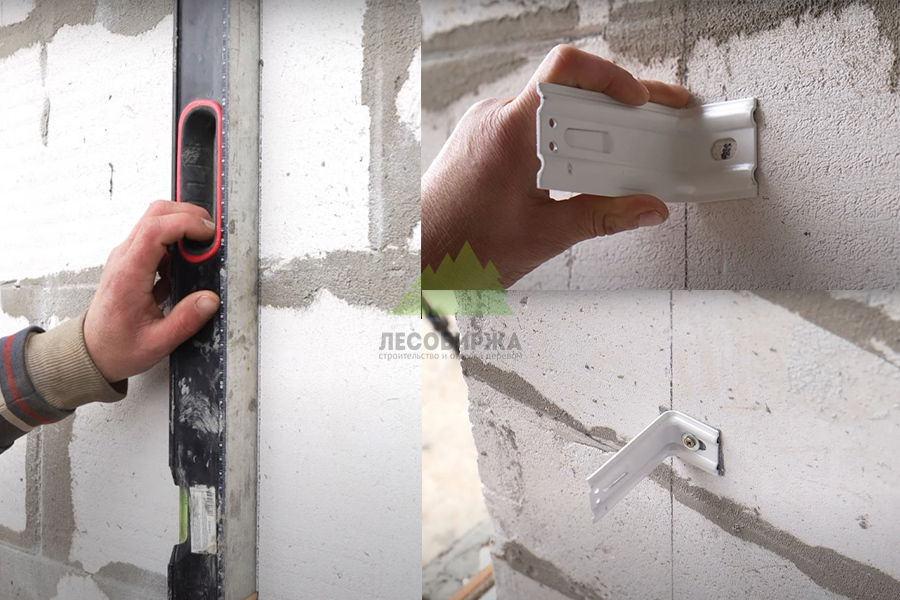

На стене отмечают линии направляющих, опоры и привязки к проёмам. Сверяют геометрию основания и допустимые положения регулировки. Затем проверяют зоны сверления с учётом арматуры и инженерных коммуникаций. Метод обследования и порядок действий выбирают по задаче и доступной информации о конструкции.
При обнаружении препятствия нельзя просто смещать отверстия по кругу, пока бур не пройдёт. Серия повреждений может ухудшить участок, а новое крепление окажется слишком близко к старому отверстию или краю. Место переноса, необходимость ремонта и новое положение опоры согласуют с ответственным специалистом.
Для большого фасада полезно сверить первый типовой узел до повторения по всей стене. Проверяют установку анкера, положение подошвы, прокладку, вылет и соединение с брусом. Это помогает обнаружить несоответствие между чертежом и фактическим основанием, пока ошибку можно устранить без массового демонтажа.
Диаметр бура, глубину и способ сверления берут из инструкции анкера. Произвольное уменьшение отверстия ради более тугой посадки может нарушить условия установки. Нельзя универсально назначать сверло меньшего диаметра, чем указано в документации. Изношенный или повреждённый бур также способен изменить геометрию отверстия.
Установочный инструмент подбирают для применяемой системы. Проверяют ограничение глубины, перпендикулярность и состояние основания около входа. Если отверстие разбито, выполнено с неверным диаметром или попало в непредусмотренную пустоту, решение по этой точке уточняют. Установка крепежа с дополнительным усилием не делает дефект незаметным для расчёта.
Процедура очистки зависит от системы и способа сверления. Она может предусматривать определённый инструмент и последовательность действий. Следуют инструкции именно выбранной модели. Нельзя механически переносить требования химического анкера на любой распорный или считать, что один способ очистки подходит всем изделиям без исключений.
Затяжку выполняют с предусмотренным контролем. Пример инструкций Hilti HST3 показывает, что параметры различаются даже для соседних размеров одной линейки. Число из такой инструкции относится к указанной модели и установке; его нельзя назначать всем анкерам на объекте. Контроль должен подтверждать требуемое состояние узла без повреждения основания и закрепляемой детали.
Если используется инъекционный состав, до нагрузки выдерживают предусмотренное время при фактических условиях. Температура основания и состав имеют значение. Не следует проверять соединение немедленным рывком после заполнения отверстия. Документируют материал, условия установки и согласованный порядок контроля.
Направляющая должна иметь подходящие сечение, геометрию, влажность и качество древесины. Строганая поверхность удобна для сборки и контроля, но сама по себе не подтверждает конструктивную пригодность. Недопустимые трещины или ослабление возле соединения не исправляются антисептиком. Дефекты оценивают по требованиям к элементу.

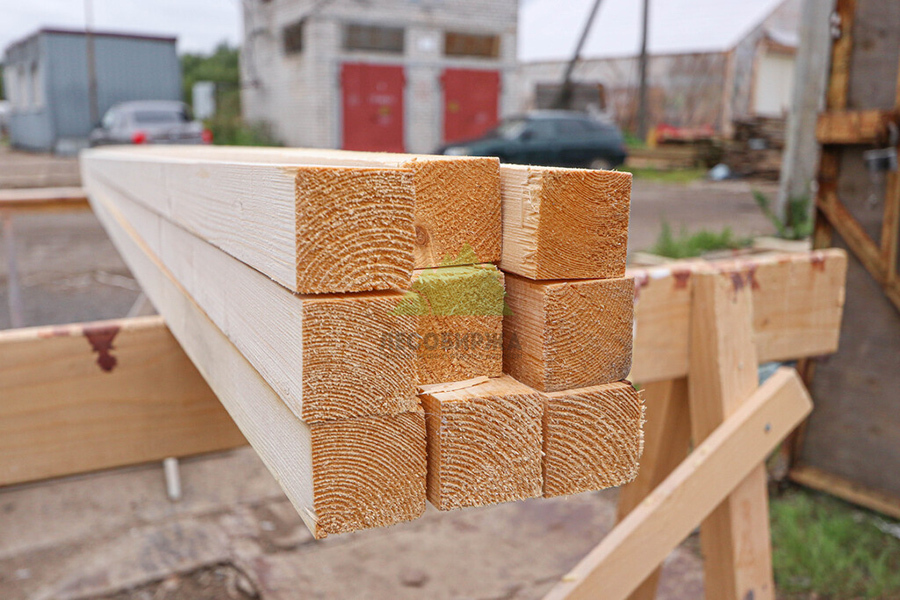

Брусок строганный из лиственницы 50×50×4000 сорта АВ и брусок строганный из сосны 50×20×3000 сорта АВ показывают разные варианты комплектации. Их нельзя считать равнозначными направляющими. Проверяют роль и расчётное сечение каждого элемента, расположение метизов и допустимые расстояния до торцов и кромок древесины.

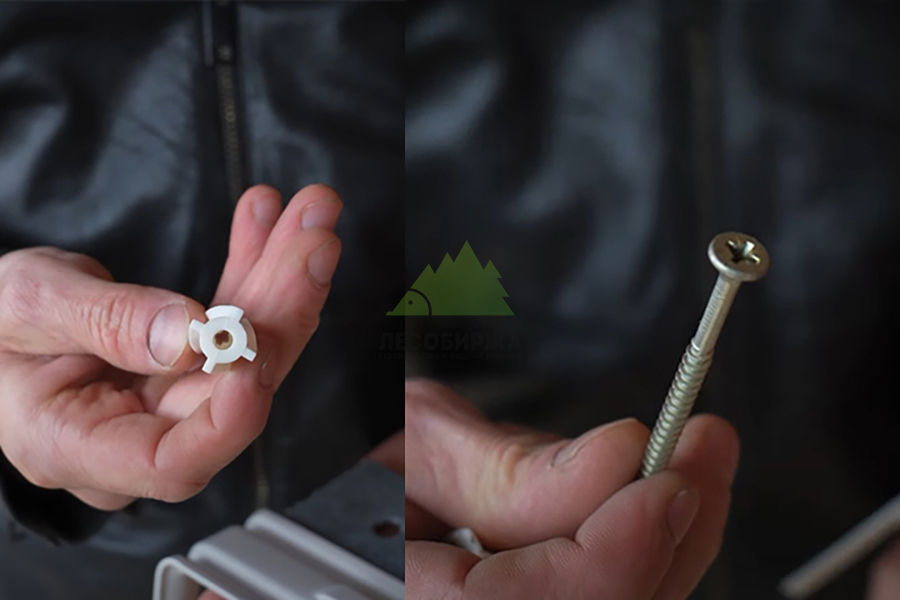

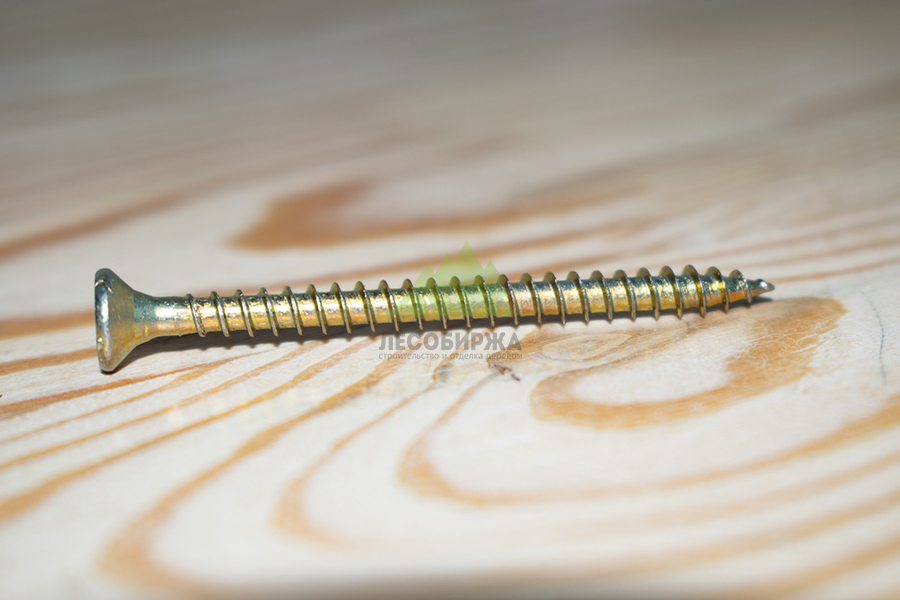

Крепёж к кронштейну выбирают по соединению древесины с металлом и условиям эксплуатации. Шуруп по дереву DIN 571 — отдельный тип изделия; он не является автоматической заменой любого самореза. Малая длина не гарантирует отсутствие раскола, а большая не гарантирует достаточную работу узла. Нужна согласованная деталь с конкретными метизами.
Паронитовая прокладка 90×80 мм может быть предусмотрена между опорой и основанием. Её назначение и геометрию проверяют в составе системы. Она не отменяет оценку теплопроводного включения и не должна использоваться для произвольного набора толщины. Неровную опору не выправляют пачкой случайных подкладок без подтверждённого решения.
Для древесины выбирают защитную обработку по условиям работы и требованиям к материалу. Антисептический состав не делает брус негорючим и не заменяет решение по пожарной безопасности фасада. Декоративная краска на облицовке также не является доказательством огнезащиты. Назначение каждого слоя и состава должно быть определено отдельно.
До закрытия проверяют отсутствие постоянного замачивания и возможность предусмотренного высыхания. Вода из неисправного примыкания способна повредить даже аккуратно установленную подсистему. Поэтому крепление бруса согласуют с отливами, защитными слоями и вентиляционной полостью, а не рассматривают как отдельную операцию без связи с остальным фасадом.

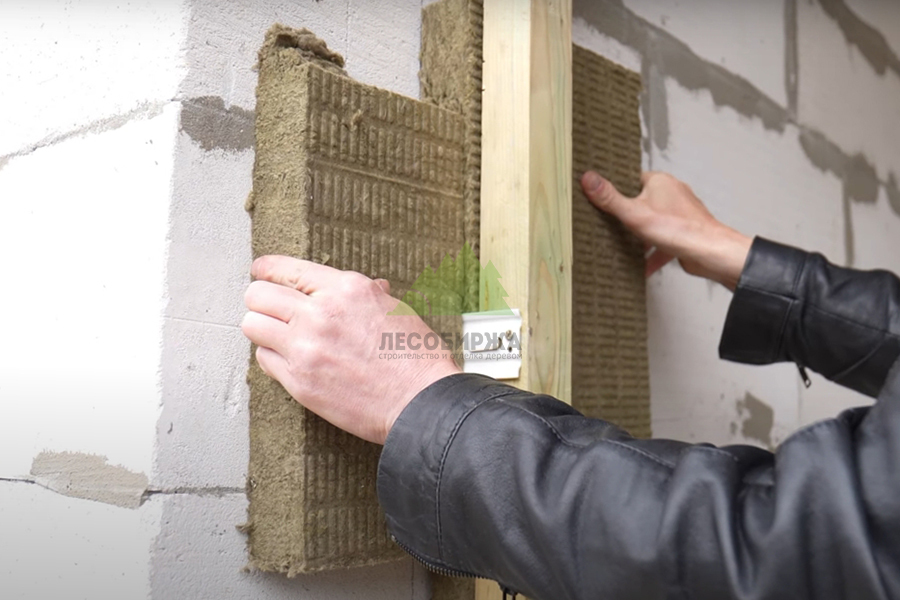

Теплотехнический расчёт вентилируемого фасада помогает определить состав утепления с учётом реальной стены и включений. Выбранная толщина влияет на вылет опор и оформление проёмов. Изменение кронштейнов после расчёта нужно согласовать, потому что могут измениться одновременно прочностная схема и теплотехнические характеристики.
Размер и непрерывность вентиляционного зазора проверяют после установки направляющих, пока всё доступно. Горизонтальная опора или свободный край мембраны не должны перекрывать предусмотренный воздушный путь. Направление облицовки и опор выбирают вместе с организацией этой полости. Готовые фотографии дома показывают внешний результат, но не подтверждают размеры скрытых проходов.
Проверяют соответствие основания исходным данным, марки анкеров, расположение точек, способ установки и состояние древесины. Для назначенных испытаний нужны программа, подходящее оборудование и протокол. Бытовая проверка «потянуть посильнее» не даёт расчётной несущей способности и может повредить соединение.
До облицовки фотографируют опоры и сложные примыкания с привязкой к месту. В исполнительных материалах сохраняют согласованные изменения, документы на крепёж и результаты контроля. Это важно и для последующих работ: новый кондиционер или навес не должен случайно менять нагрузку на подсистему, рассчитанную только под облицовку.
Для обсуждения монтажа навесного вентилируемого фасада подготовьте сведения о бетонной конструкции, фотографии и размеры проёмов. Если состояние основания неизвестно, сначала согласуют обследование и рабочее решение. Калькулятор обшивки помогает предварительно оценить комплектацию, но не заменяет проверку арматуры, анкеровки и геометрии реальной стены.
В ЛесоБирже можно увязать наружную отделку с подготовкой деревянной облицовки. Покраску планкена в цехе планируют до установки, включая обработку подрезок по принятой системе покрытия. Для существующей отделки отдельно обсуждают покраску дома снаружи. Калькулятор покраски фасадов относится к малярной смете; крепление, утепление и обследование основания рассчитывают в своих разделах.
Надёжный результат подтверждает вся цепочка: известное основание, выбранный по документам крепёж, согласованный узел, корректная установка и доступная приёмка. Сохранённые чертежи и фотографии позволяют обслуживать фасад без догадок о том, как брус когда-то был прикреплён к стене.
