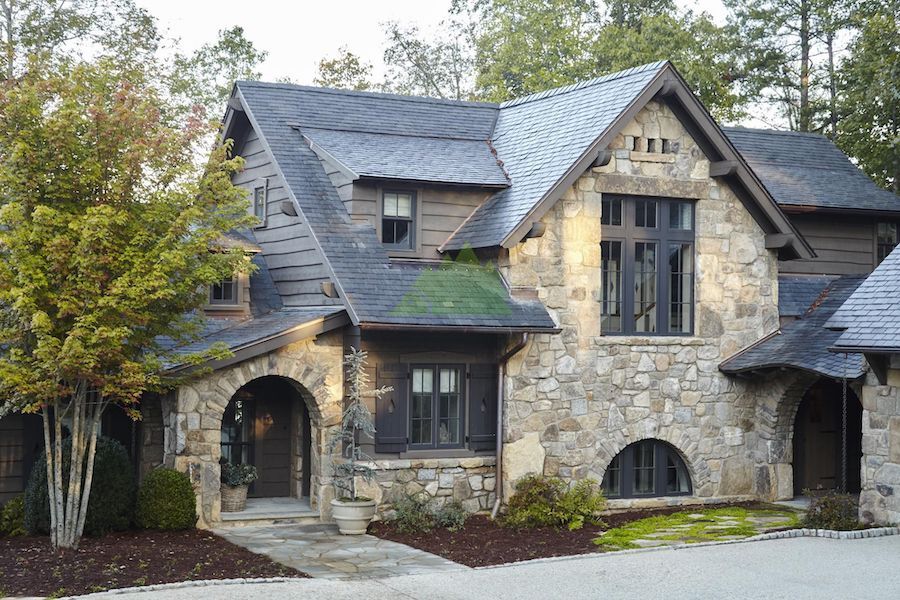

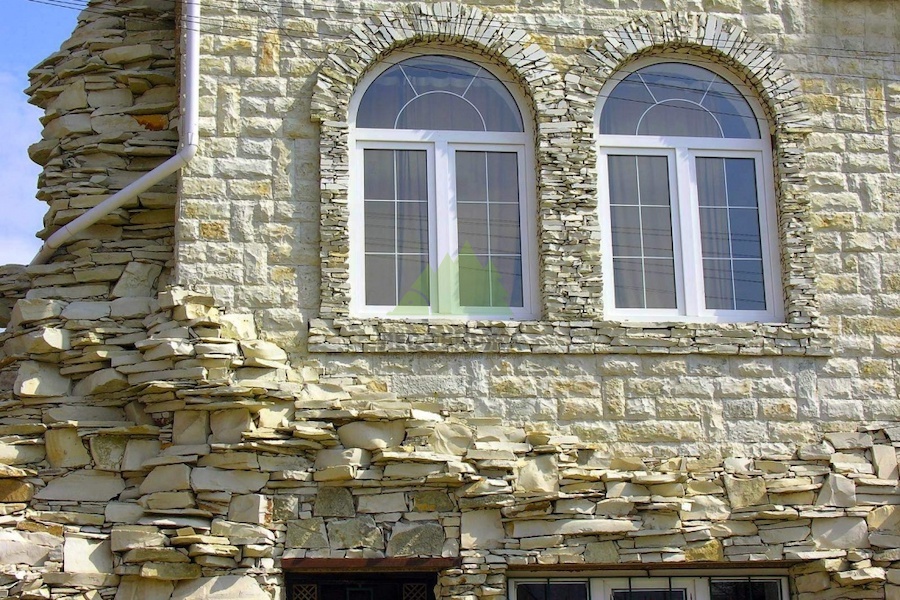

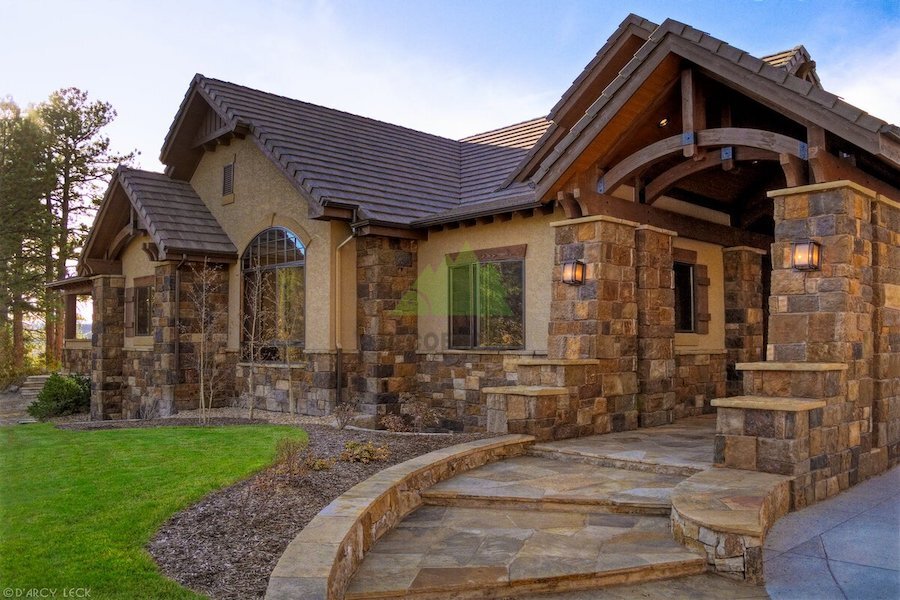

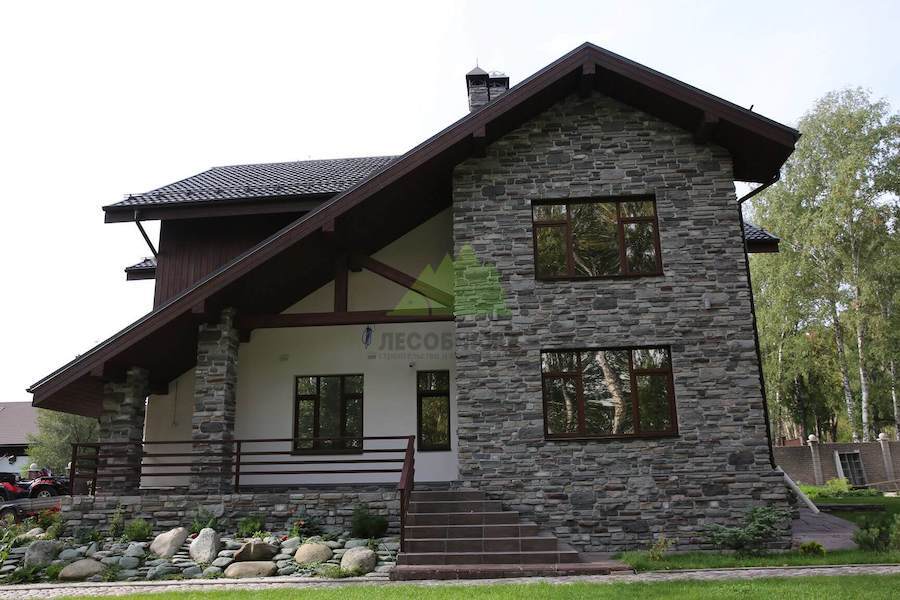

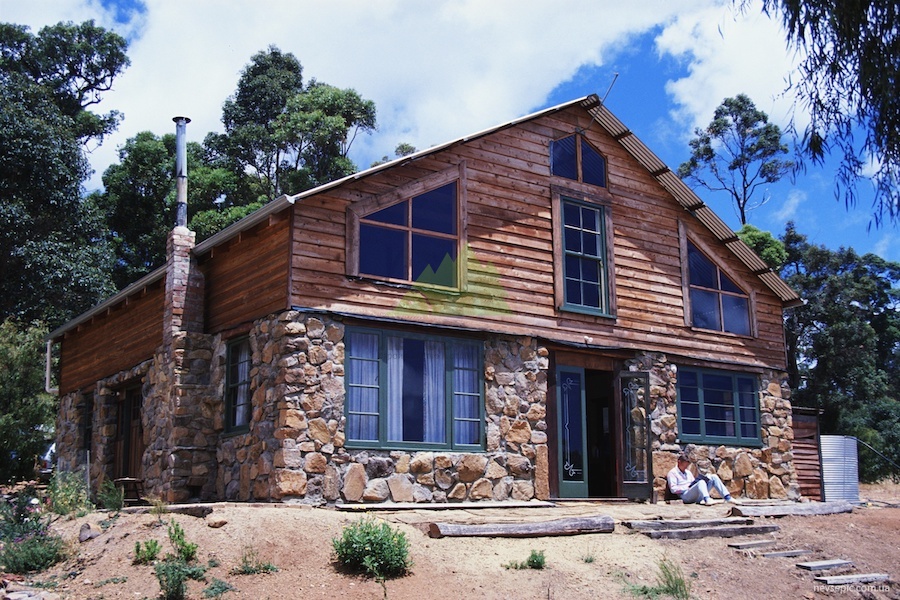

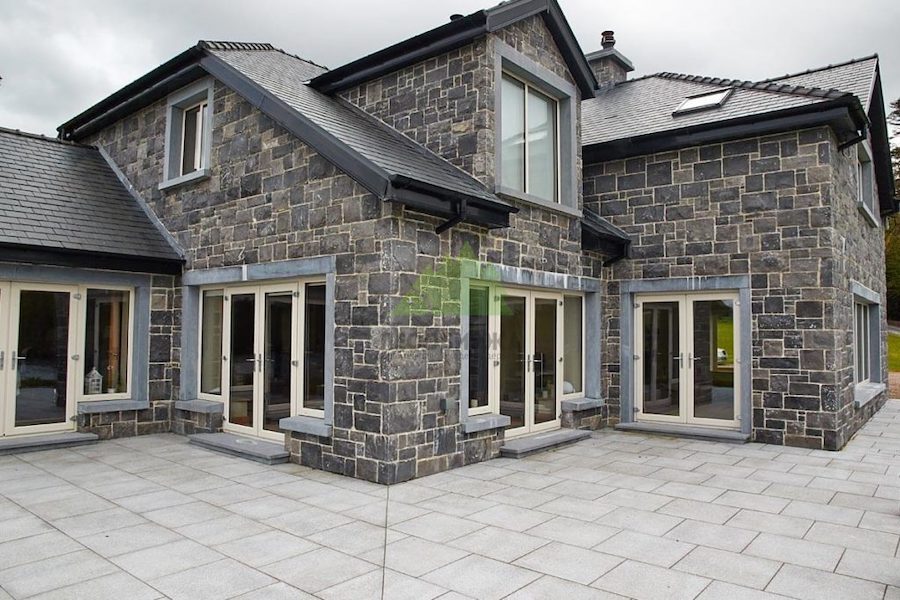

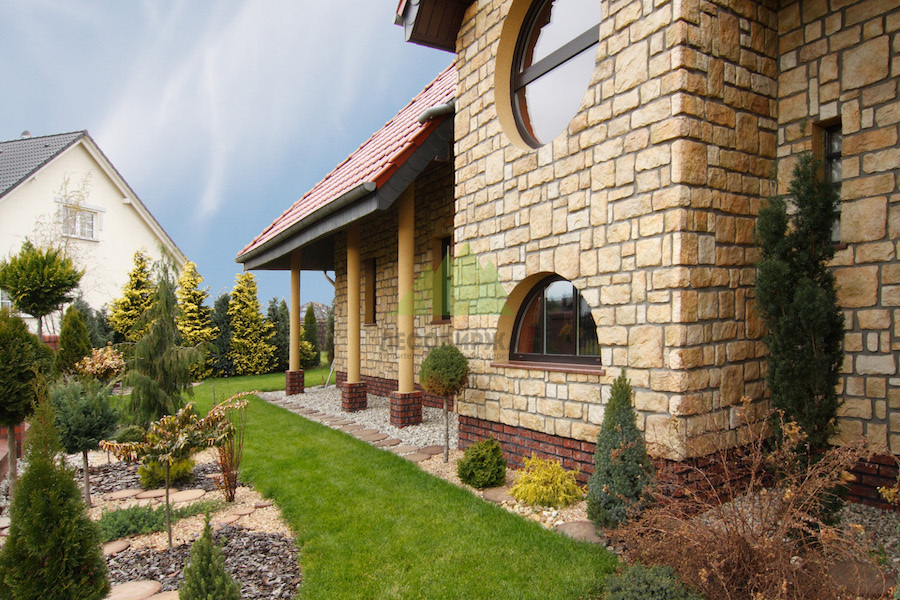

Отделка фасада натуральным камнем начинается с выбора конструкции, которая удержит облицовку на конкретной стене. Тонкая плитка на клею и крупная плита навесного фасада требуют разной подготовки и крепления. Разберём свойства камня, клеевой и механический монтаж, устройство подсистемы, обработку плит и контроль работ. Фотография красивого здания помогает выбрать рисунок, но не раскрывает скрытое крепление: его нужно согласовать до покупки материала.
Гранит, известняк, песчаник, доломит, мрамор и сланец отличаются структурой, пористостью и поведением при обработке. Даже внутри одной породы свойства могут зависеть от месторождения и партии. Для фасада важны пригодность к наружной эксплуатации, морозостойкость, водопоглощение, прочность при изгибе и прочность участка, в котором будет крепление. Эти сведения проверяют для выбранного камня и способа обработки.
Образец рассматривают сухим и влажным, при дневном освещении. Согласуют допустимый разброс оттенков, прожилки, фактуру, направление слоистости и раскладку. Обработка лицевой поверхности и торцов тоже влияет на результат. Нельзя обещать одинаковую стойкость к загрязнениям всем природным породам или считать любую плиту пригодной для пропила только потому, что она называется гранитной.
При клеевом монтаже нагрузка передаётся через раствор и подготовленные слои в основание. Проверяют прочность и сцепление всех слоёв, совместимость клея с камнем, допустимые массу и формат облицовки. Слабая штукатурка остаётся слабым звеном, даже если сверху применён дорогой клей. Для камней, чувствительных к влаге и изменению цвета, особенно важны подходящий состав и пробный участок.
В навесной системе плиты удерживаются механически, а за облицовкой предусмотрен воздушный канал. Нагрузка идёт от плиты через держатели и направляющие к кронштейнам, анкерам и стене. Это другой способ работы конструкции: смесь для приклеивания не заменяет крепления подсистемы. При выборе сравнивают весь состав решения, включая проёмы, углы, утепление и ремонт, а не только стоимость камня за квадратный метр.
| Критерий | Клеевая облицовка | Крепление в пропилы | Анкеры с тыльной стороны |
| Передача нагрузки | Через клеевой слой и подготовленное основание | Через кромку плиты и держатель в профили | Через специальные анкеры, держатели и профили |
| Что проверить в камне | Совместимость с клеем, формат и массу | Прочность у пропила и точность обработки | Допустимость сверления и остаточную толщину |
| Основание | Прочность всех слоёв и сцепление | Несущую стену и анкерное крепление подсистемы | Несущую стену и анкерное крепление подсистемы |
| Ремонт | Снятие элемента и восстановление основы | Порядок разборки конкретной системы | Доступ к держателям и возможность снятия плиты |
Основные элементы — анкеры к несущему основанию, кронштейны, направляющие и крепления плит. В некоторых системах добавляются горизонтальные профили, подвесы и собственная рамка облицовочного элемента. Сталь, нержавеющая сталь и алюминиевые сплавы применяются в разных конструкциях; детали нельзя произвольно смешивать. Материал и защита креплений должны соответствовать условиям эксплуатации и сопрягаемым металлам.
Сначала выбирают плиту и способ её удержания, затем раскладку и расположение опор. Шаг кронштейнов, вылет и сечения назначают по нагрузкам, основанию и системе. Увеличение толщины листа профиля само по себе не решает проблему слабого анкера или недостаточной прочности камня у крепления. Если стена неоднородна, места передачи нагрузки уточняют отдельно. О разновидностях каркаса рассказываем в статье о типах подсистем для вентилируемых фасадов.
Один из способов скрытого монтажа — держатель или профиль, входящий в подготовленные пропилы камня. Например, ДИАТ описывает горизонтальные пропилы сверху и снизу плит и удержание горизонтальным кляммерным профилем. Это описание конкретного принципа, а не универсальная инструкция для всех толщин, пород и размеров.
В таком узле проверяют геометрию пропила, расстояние до лицевой поверхности, состояние кромок и возможность передачи нагрузки без разрушения камня. Скол, непрямолинейность или слишком тонкая перемычка возле паза могут сделать деталь непригодной. Для системы ДИАТ изготовитель рекомендует заводскую обработку на профессиональном оборудовании. В других системах порядок подготовки может отличаться; решение должно опираться на их конструкцию и контроль качества.
Другой вариант — специальный анкер в отверстии с подрезкой на обратной стороне плиты. Он соединяет облицовку с держателем, который затем закрепляется на подсистеме. В решениях KEIL и fischer применяется геометрическое зацепление в подготовленном отверстии. Это не обычный распорный дюбель, который можно установить в любой камень без проверки.
Нужно различать два крепежа: анкер подсистемы в стене и анкер в самой облицовочной плите. У них разные основания, нагрузки и технология установки. Для плитного анкера важны материал камня, глубина и форма отверстия, остаточная толщина и качество обработки. Для стенового — состав и состояние стены, положение отверстия и соответствующая схема монтажа. Количество креплений и их расположение устанавливаются для конкретного решения, а не по правилу «четыре анкера на любую плиту».
Осмотр стены проводят до заказа подсистемы. Фиксируют материал, трещины, пустоты, старые непрочные слои и возможные отклонения. При необходимости проверяют крепления на фактическом основании по принятой программе. Нельзя переносить решение с монолитного бетона на пустотелую кладку или газобетон без подбора. Крепление через отделочный слой должно передавать нагрузку в предусмотренное несущее основание.
Теплоизоляцию выбирают как часть конструкции, с учётом её назначения и наружной защиты. В московском каталоге есть утеплитель Rockwool Лайт Баттс Скандик 800×600×100 мм; выбор конкретной позиции для фасада требует согласования её применения в данной системе. Толщину утепления определяют по стене и теплотехнической задаче. Воздушный канал сохраняют с предусмотренными входом и выходом: отдельная щель за плитой не обеспечивает вентиляцию, если её перекрыли у цоколя или карниза.
После обследования выполняют раскладку плит и чертежи узлов. Далее устанавливают анкеры и кронштейны, предусмотренную теплоизоляцию и защитные слои, выверяют профили. Перед закрытием облицовкой принимают каркас, крепления и вентиляционные проходы. Затем собирают пробный фрагмент, чтобы подтвердить рисунок швов, положение плит и качество обработки.
При монтаже каждой плиты контролируют опирание, зацепление держателей, необходимые зазоры и защиту кромок. Камень не должен выравнивать кривую подконструкцию за счёт изгиба или сильного прижима. Не допускают случайного контакта деталей, который блокирует предусмотренное движение. Последовательность навески и локальной замены проверяют до серийной сборки, особенно у скрытых креплений и крайних элементов.
Угловой элемент и обрамление проёма должны иметь понятную опору. Отлив выводит воду наружу, верхнее примыкание защищает узел и не перекрывает предусмотренную вентиляцию. Швы и герметики назначают по конструкции, а не заполняют ими все видимые отверстия. В нижней части фасада учитывают брызги, снег, загрязнение и возможность очистки поверхности.

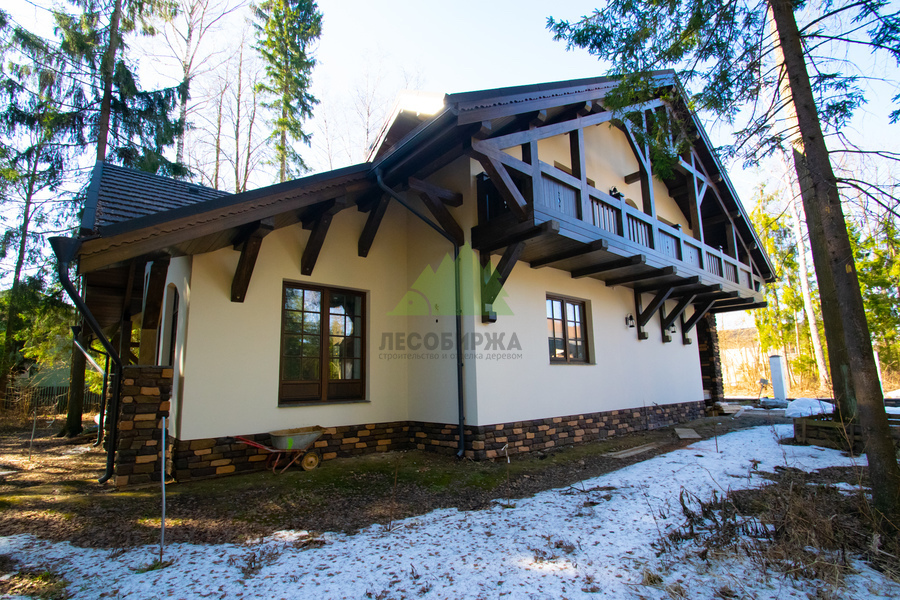

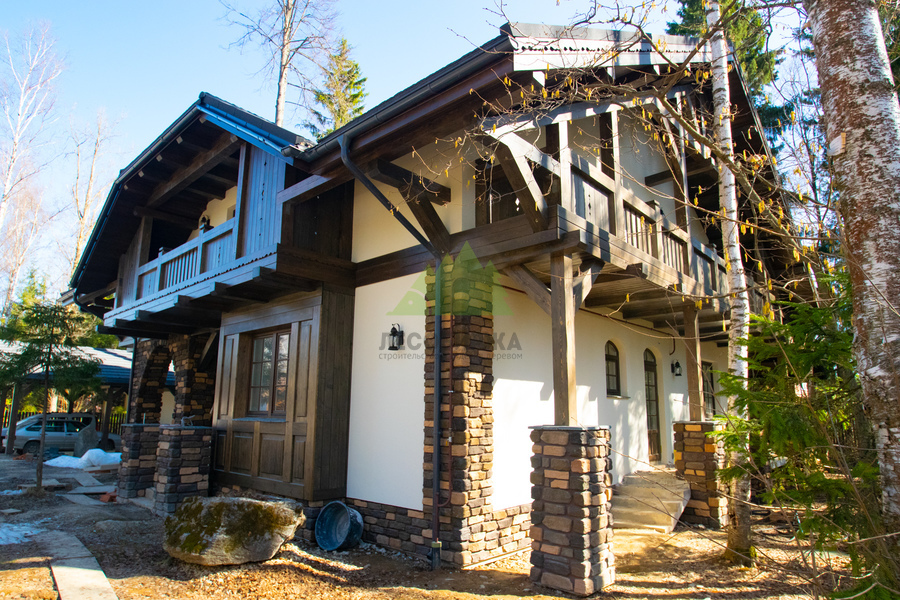

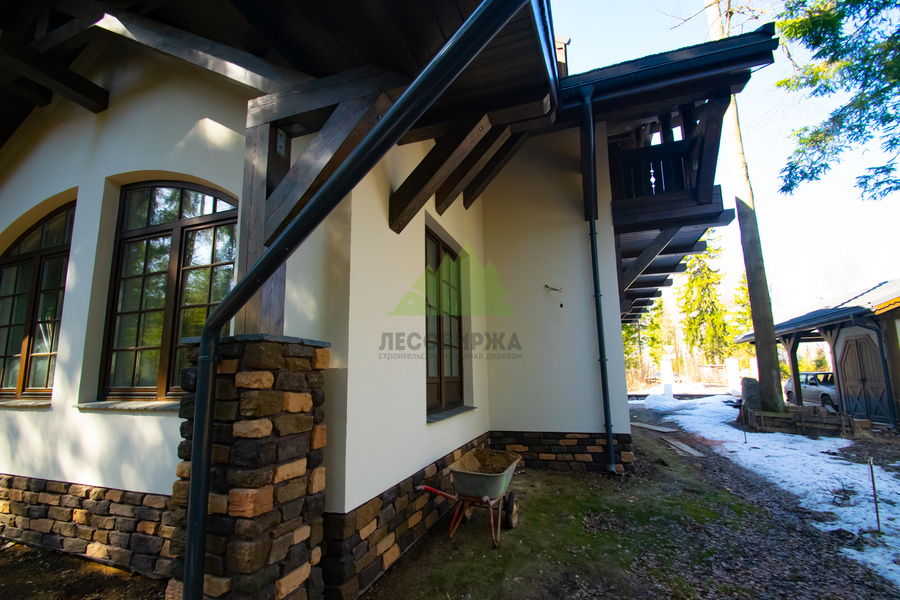

В комбинированном фасаде камень, штукатурка и древесина имеют разные толщины и крепления. Границы участков согласуют заранее: нужны вылеты, доборы, отвод воды и доступ к обслуживанию. Фотографии кирпичной облицовки объекта в Шевелкино ниже приведены для сравнения композиции и примыканий. Кирпичная кладка не является навесной каменной плитой, и по её внешнему виду нельзя выбирать крепление натурального камня.
В расчёт включают камень по раскрою, обработку торцов и отверстий, подсистему или подготовку клеевого основания, крепёж, утепление, доборы, доставку и доступ к стенам. Одинаковая цена плиты ещё не означает одинаковую стоимость законченного фасада. Особенно заметна разница на большом числе углов, откосов и узких деталей.
Приёмка включает документы на материал, сведения о креплениях, фото скрытых работ, швы, плоскость, повреждения и водоотвод. Для ухода выбирают средства под породу и обработку; кислотный очиститель или неподходящая пропитка могут изменить поверхность. Гидрофобизацию назначают при необходимости и после пробы, а не всем породам автоматически. Монтаж навесного вентилируемого фасада должен завершаться понятным порядком осмотра и локального ремонта.
У деревянной части комбинированного фасада отдельно выбирают профиль, крепёж и систему окраски. Камень защищают от попадания грунта, масла, краски и моющего раствора. До начала работ согласуют последовательность, чтобы отделка соседнего участка не оставила на пористой поверхности неудаляемых следов. На образце полезно проверить не только цвет, но и линию соединения материалов.
Для деревянных деталей доступны покраска в цехе и покраска на объекте. Калькулятор покраски фасадов помогает предварительно оценить соответствующий объём работ; он не рассчитывает изготовление каменных плит или их подсистему. После монтажа владельцу нужны отдельные рекомендации по уходу за древесиной, камнем и соединительными деталями, а также сведения о том, кто выполняет обслуживание каждого участка.
