Монтаж вентилируемого фасада из керамогранита начинается с раскладки плит и проектирования подсистемы. Каркас должен передать массу облицовки и ветровые воздействия в несущую стену, сохранить опорную плоскость и предусмотренное температурное движение. Разберём устройство системы, видимые кляммеры и скрытое крепление, последовательность монтажа и проверку узлов. Керамогранит не исправляет ошибки каркаса: большинство важных решений принимают до навески первой плиты.

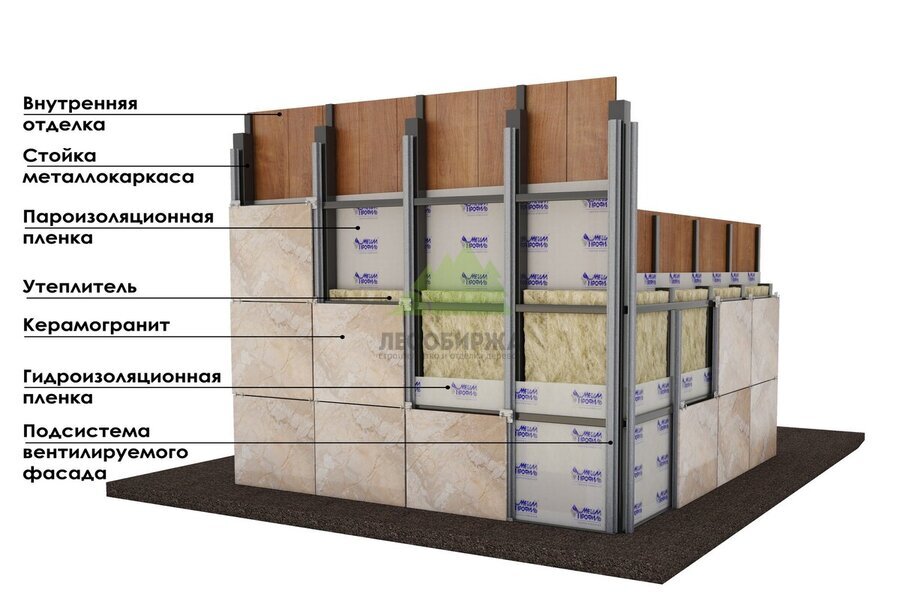

В конструкцию входят крепления к основанию, кронштейны, направляющие и элементы удержания облицовки. При необходимости устанавливают теплоизоляцию и предусмотренную наружную защиту. Между защитным слоем и обратной стороной плит сохраняют рабочий воздушный канал. Его назначение связано с удалением влаги, но сам зазор не заменяет водоотвод у окна, цоколя и карниза.
Нужно различать массу плиты и нагрузку на отдельный узел. Крепления воспринимают воздействия в соответствии со схемой работы системы; распределение нельзя назначить простым делением общего веса на случайное число саморезов. Проверяют не только профили, но и анкеры, кронштейны, соединения и прочность облицовки в месте её удержания. Подсистема должна соответствовать стене, высоте, вылету и раскладке данного здания.
Для фасада согласуют конкретную серию, формат, толщину, массу, геометрию и допустимую обработку плиты. Похожие по рисунку изделия могут иметь разные ограничения крепления. Крупный формат меняет опорную схему и требования к перемещению и обработке; его нельзя ставить на каркас, рассчитанный под небольшую плитку, без проверки.
Раскладку привязывают к окнам, дверям, углам и границам материалов. Уточняют размеры крайних деталей и возможность изготовить их без ослабления крепёжных участков. Рабочий чертёж должен показывать не только красивые прямоугольники, но и положение направляющих, держателей и швов. Несовпадение сетки профилей с местами крепления плит приводит к переделке уже собранного каркаса.

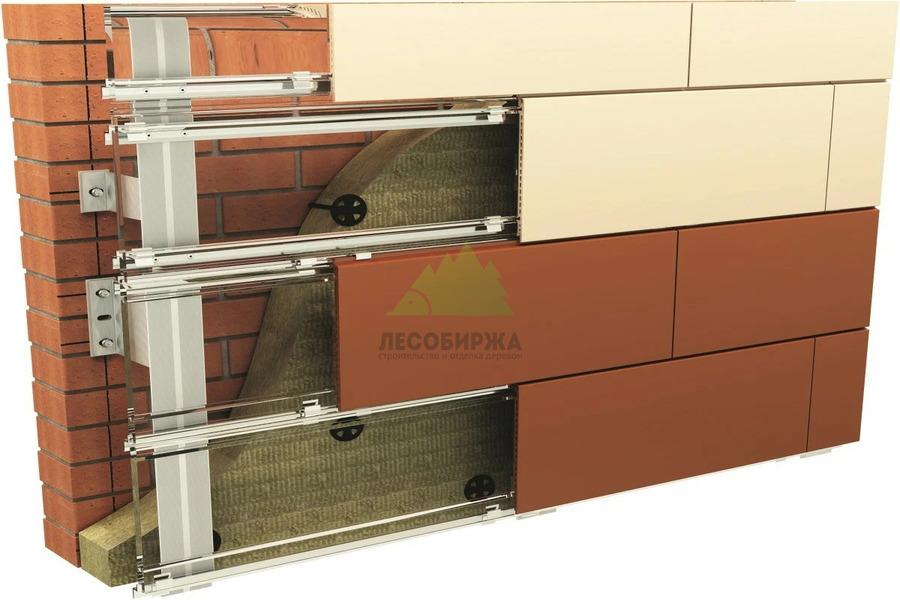

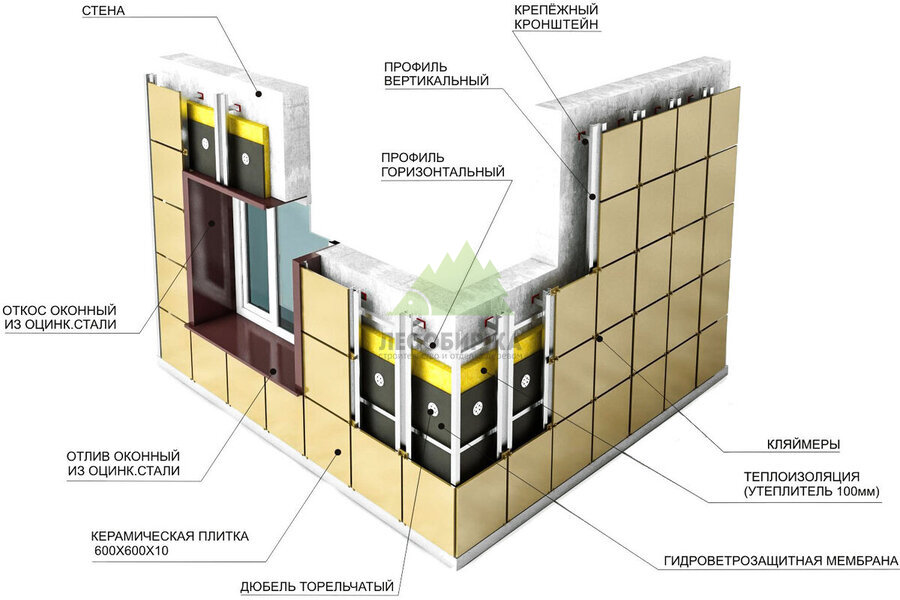

Анкер закрепляет кронштейн в несущем основании. Кронштейн обеспечивает требуемый вылет и связь с направляющей. Профили формируют опорную плоскость для креплений плит. В разных системах каркас бывает вертикальным, перекрёстным или с дополнительными горизонтальными элементами. Материал, сечения, соединения и защиту деталей выбирают в составе согласованного решения.
Подсистема под керамогранит не сводится к покупке Г-образного профиля. Необходимы расчётная расстановка опор, подходящие соединения, неподвижные и подвижные узлы, а также оформление разрывов направляющих. Детали для деревянной обшивки нельзя автоматически переносить на тяжёлую плитную облицовку. Общая классификация разобрана в статье о типах подсистем для вентилируемых фасадов, а здесь рассматриваем связь каркаса именно с керамогранитной плитой.
Перед монтажом обследуют бетон, кирпич, блоки или другое фактическое основание. Фиксируют пустоты, трещины, слабые участки и старую отделку. Анкер должен передавать нагрузку в предусмотренный несущий материал. Крепление в облицовочный слой, растворный шов или разрушенный участок нельзя считать равнозначным креплению в прочное основание.
Для конкретной стены выбирают тип и глубину анкеровки, порядок подготовки отверстия и установки. При необходимости выполняют испытания по принятой программе. Для газобетона и пустотелой керамики особенно важно не переносить решение с монолитного бетона. Шаг кронштейнов зависит от нагрузок, вылета, профилей и основания: универсальная сетка для любых плит и любых стен здесь не работает.
Кляммеры удерживают плиту за предусмотренные участки кромки. Часть крепления остаётся видимой в швах; цвет деталей можно согласовать с облицовкой. В системе РОНСОН-300 изготовитель описывает специальный кляммер с компенсационными элементами. Это пример устройства конкретного изделия, а не основание заменить его любым похожим креплением.
Различают стартовые, рядовые и крайние узлы в соответствии со схемой системы. Проверяют опирание плиты, положение лапок, зазоры и отсутствие повреждений кромки. Плиту нельзя зажимать так, чтобы блокировать предусмотренное движение. Название «кляммер» также используется для креплений других материалов; маленький кляймер для пазовой деревянной доски не является крепежом фасадного керамогранита.
В скрытых системах лицевые лапки отсутствуют, но появляются требования к обработке и обратной стороне облицовки. Один из принципов — специальные анкеры в отверстиях с подрезкой, связанные с держателями и горизонтальными профилями. Такие решения описывает fischer. Другие системы могут использовать иное сопряжение; переносить между ними размеры отверстий и крепёж нельзя.
Для выбранной плиты проверяют допустимость обработки, расположение креплений и остаточную толщину материала. Изготовление и контроль отверстий должны соответствовать технологии системы. Также заранее рассматривают навеску и локальную замену: отсутствие видимого крепежа не гарантирует, что любую плиту удастся снять независимо от соседних. Пробный узел помогает сравнить внешний вид, трудоёмкость и ремонт до основного заказа.
| Критерий | Видимые кляммеры | Скрытые держатели | Что проверить |
| Фиксация | Лапки удерживают кромки плит | Обработанная плита связана с держателями | Допустимость формата и толщины |
| Внешний вид | Часть крепления видна в шве | Лицевые крепления скрыты | Пробный фрагмент и рисунок швов |
| Подсистема | Опоры в местах установки кляммеров | Профили и держатели выбранной системы | Раскладку до монтажа каркаса |
| Локальный ремонт | Доступность кляммеров конкретного узла | Порядок снятия плиты и соседних деталей | Возможность замены до заказа облицовки |

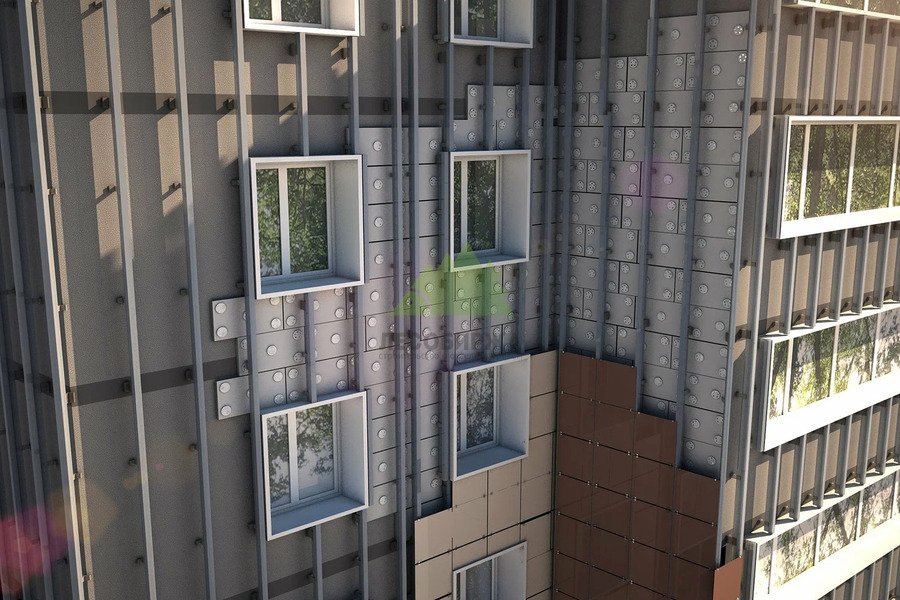

После раскладки размечают опоры, устанавливают анкеры и кронштейны, предусмотренные прокладки и теплоизоляцию. Наружный защитный слой применяют, если он требуется принятой конструкцией. Далее монтируют направляющие, выверяют плоскость и проверяют соединения. Последовательность отдельных операций уточняется системой, но скрытые работы должны быть приняты до закрытия облицовкой.
Для теплоизоляции определяют назначение, толщину и крепление плит. В каталоге представлен утеплитель Rockwool Лайт Баттс Скандик 800×600×100 мм; соответствие конкретного продукта данному НВФ необходимо подтвердить в составе решения. Затем собирают пробный фрагмент с рядовым швом и примыканием. Проверяют плоскость, работу держателей, ширину швов и возможность продолжать монтаж без подгонки силой.
Профили и облицовка изменяют размеры при колебаниях температуры. Для этого в системе предусмотрены определённые места фиксации и перемещения. Случайный дополнительный саморез может превратить подвижный узел в жёсткий; чрезмерная затяжка — нарушить работу соединения. Деформационные разрывы здания и правила стыковки профилей учитывают ещё на чертеже.
Возле окна отдельно решают верхнее примыкание, откосы и отлив. У цоколя и верхнего завершения сохраняют предусмотренные вход и выход воздуха. Противопожарные решения принимают для здания и состава системы; наличие негорючей лицевой плиты не устанавливает свойства всей стены. Нельзя заполнять все отверстия пеной или герметиком, не разобравшись с их назначением. Водоотвод и вентиляцию проверяют совместно.
До навески плит принимают основание, анкеры, опорную плоскость, изоляционные слои и пути воздуха. Фотографии делают с привязкой к стене и участку, чтобы затем было понятно, где находятся скрытые соединения. Во время облицовки контролируют кромки, зацепление и опирание, швы и соответствие раскладке. Повреждённую плиту или крепление не скрывают подкраской.

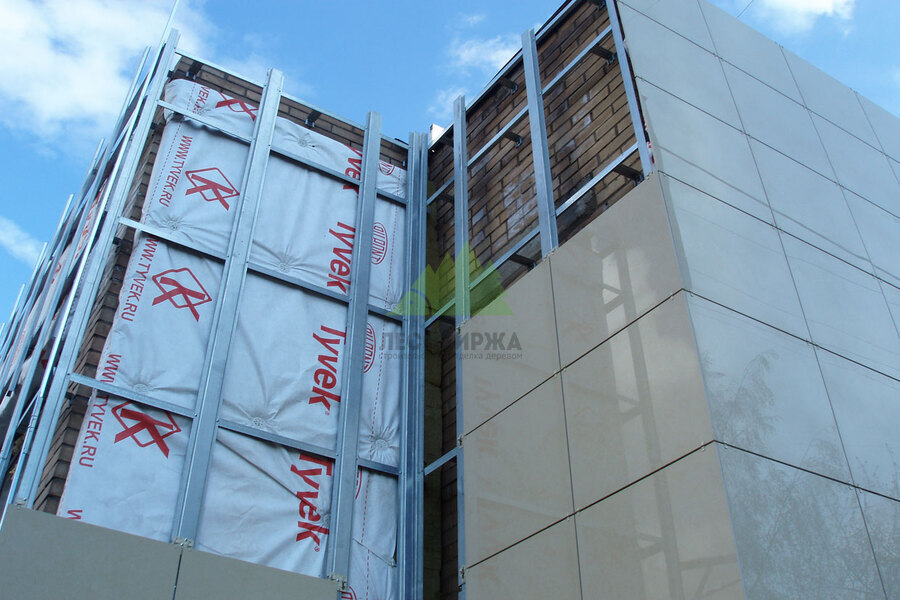

Типичные ошибки — каркас до выбора формата плит, случайная замена крепежа, опора короткого фрагмента вне предусмотренного места, заблокированное движение профиля и незавершённый отлив. Иллюстрации подготовки металлических подсистем ниже показывают отдельные операции на наших объектах. Если на фотографии каркас под деревянную отделку, это указано в подписи: она не является готовым узлом крепления керамогранита.
Полная смета включает облицовку по раскрою, обработку для скрытого крепления, подсистему, анкеры, держатели, утепление, доборы, доставку и доступ к стенам. Сравнение цены видимого кляммера с ценой готовой скрытой системы не показывает разницу законченных фасадов. Монтаж навесного вентилируемого фасада оценивают вместе с узлами, подготовкой и приёмкой.
После сдачи сохраняют сведения о плите и креплениях, фотографии скрытых работ, порядок осмотра и ремонта. На комбинированном фасаде деревянные элементы обслуживают по своей системе; для них доступны покраска в цехе и покраска на объекте. Калькулятор покраски фасадов относится к этим работам и не рассчитывает керамогранитную подконструкцию. До заказа полезно согласовать, как независимо ремонтировать соседние участки облицовки.
