В вопросах противопожарных отсечек я прошу показать документ, по которому собран конкретный узел. Фотография похожего фасада не отвечает на вопросы о материале детали, креплении и допустимой комплектации системы. Особенно внимательно проверяю проёмы и места перехода к кровле, цоколю или другой облицовке: там монтажники чаще сталкиваются с нехваткой места и пытаются упростить деталь. Любое такое изменение нужно согласовать до подрезки. Обычная перфорированная планка для продуха не становится противопожарной отсечкой из-за того, что она металлическая. Так же нельзя считать сертификат на один утеплитель подтверждением свойств всего фасада. При приёмке важны соответствие рабочим чертежам и фотографии до закрытия облицовкой. На них должны быть различимы крепление, соединения и положение детали в системе. После сдачи документацию стоит сохранить: монтаж кондиционера или козырька может затронуть скрытый элемент. Проверяемое решение позволяет обслуживать дом без случайных изменений тех узлов, которые были предусмотрены проектом.
Противопожарные отсечки на вентилируемом фасаде ограничивают распространение горения внутри системы и тепловое воздействие на её элементы. Их конструкция, расположение и крепление должны соответствовать техническому решению для конкретного фасада. Для частного дома нельзя назначать детали по одной фотографии многоэтажного здания или считать любую перфорированную планку подходящим огневым барьером.
В этой статье разберём, какие документы запросить, чем отсечка отличается от оконного короба и что принять до закрытия облицовки. Материал помогает владельцу дома разговаривать с проектировщиком и подрядчиком предметно. Размеры деталей, допустимые зазоры и способы крепления берут из применимой документации, а не из усреднённой инструкции для всех фасадов.
За облицовкой расположена воздушная полость. В обычных условиях она участвует в высыхании наружной части стены. При пожаре условия в ней меняются: могут распространяться горячие газы и пламя, нагреваются крепления, направляющие и соседние материалы. Противопожарные элементы рассматривают вместе с остальными составляющими системы, включая основание, утеплитель, мембрану и облицовку.
Отсечка и защитное обрамление проёма могут иметь разную геометрию и выполнять связанные, но не одинаковые функции. Нельзя выбирать изделие только по слову «огнестойкий» в названии. Важно установить, какая деталь предусмотрена проектом, где она расположена и как взаимодействует с остальными элементами фасада.

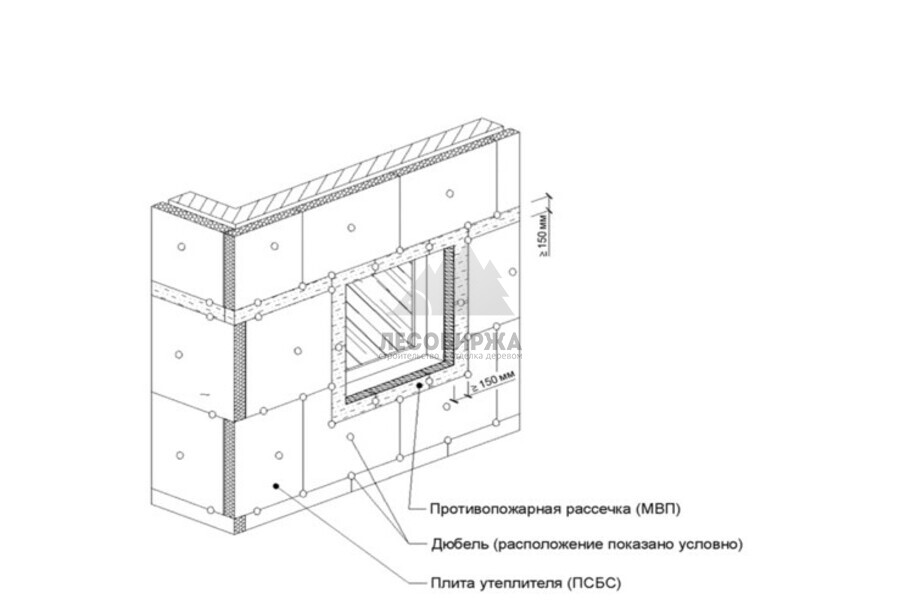

Схемы и фотографии в статье служат для объяснения задачи. Чертёж конкретной системы не является рабочим узлом для другого дома. Даже внешне похожие детали могут отличаться толщиной металла, креплением, примыканиями и допустимой облицовкой. Фото готового здания также не доказывает наличие скрытых противопожарных элементов.
Для навесных фасадных систем с воздушным зазором применяют требования по пожарной безопасности с учётом области действия документов и характеристик здания. В СП 518.1311500.2022 описаны требования к технической документации и контролю монтажа. Рабочее решение должно быть связано с подтверждённой областью применения системы, а не состоять из деталей, собранных по аналогии.
Попросите проектировщика назвать используемую систему и документы, подтверждающие её применение на вашем доме. Требуются понятные рабочие узлы с размерами и составом материалов. Одного сертификата на минераловатную плиту недостаточно, чтобы оценить весь фасад. Техническое решение должно учитывать фактическую комплектацию, а допустимость изменений подтверждают до закупки и монтажа.
Для ИЖС особенно опасны универсальные утверждения вроде «всем одноэтажным домам достаточно трёх полос» или «всем металлическим подсистемам нужна одна и та же отсечка через одинаковый шаг». Назначение решения зависит от системы и здания. Небольшая этажность не даёт права произвольно менять узел, а наличие металла в каркасе не делает всю конструкцию автоматически негорючей.
Негорючая теплоизоляция не определяет поведение облицовки, мембраны, креплений и примыканий при огневом воздействии. Деревянная доска, металлическая кассета и фиброцемент имеют разные свойства и условия применения. Заменять один компонент другим нужно с проверкой всей конструкции, даже когда замена кажется более надёжной или дорогой.
В документах сопоставляют полное название изделия, технические характеристики и фактически поставленную продукцию. Если в проекте предусмотрено одно защитное полотно, нельзя незаметно заменить его другим с неизвестными пожарными показателями. Аналогично оценивают утеплитель, подкладки, доборы и соединительные материалы. Совпадение цвета или размера не подтверждает равнозначность.
Подсистема для вентилируемого фасада передаёт нагрузки на основание и удерживает облицовку. При рассмотрении противопожарных решений важно и её поведение в принятой конструкции. Нельзя обещать, что одна добавленная металлическая полоска устранит последствия неправильной комплектации, слабого крепления или несовместимого узла вокруг проёма.

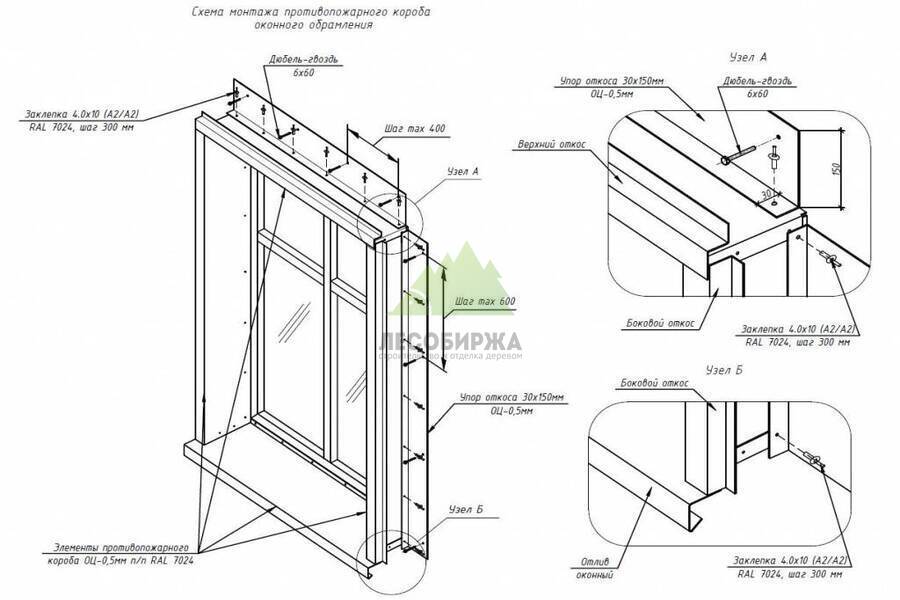

Проём требует отдельной проработки, потому что здесь меняются геометрия полости, расположение облицовки и условия воздействия. В рабочем узле должны быть понятны верхняя, боковые и нижняя части обрамления, их соединения, крепление и сопряжение с соседними слоями. Декоративный откос и противопожарный короб не следует считать взаимозаменяемыми без документации.
Проверять нужно именно фактическое окно: глубину посадки, материал основания, вынос облицовки и положение утепления. Если при монтаже выясняется, что проектный короб не помещается, решение уточняют до подрезки. Самовольное уменьшение детали или перенос крепежа может изменить её работу, даже если после установки наличника всё выглядит аккуратно.
Обход оконного проёма металлической подсистемой разбирает несущую часть узла. Противопожарное обрамление должно быть согласовано с ней, оконным монтажным швом и отводом воды. Подмена одного раздела другим приводит к ситуации, когда направляющие установлены, но для проектной защиты и соединения соседних элементов не осталось места.
Расположение противопожарных элементов на этих участках определяют по принятому решению. Важно видеть их на фасадных развёртках и разрезах, а не только в общем перечне материалов. Узлы перехода к кровле, цоколю, балкону или соседней облицовке могут отличаться от детали в основном поле стены.
Для двух домов одинаковой высоты решения могут быть разными из-за конструкции стен, облицовки и других исходных условий. Поэтому нельзя назначать универсальный шаг по этажам или метрам без основания в документации. Проверяемый проект показывает, где находится каждый элемент, чем он закреплён и как его соединяют с примыкающими частями системы.
На этапе замеров полезно зафиксировать все изменения геометрии: эркеры, навесы, выступы, остекление, пристройки и переходы материалов. Если эти зоны не попали в исходные данные, общий расчёт площади фасада не восполнит отсутствующие узлы. Дополнительная деталь, придуманная на лесах, не должна заменять согласованное решение по сложному примыканию.
Отверстия в металлической детали могут быть предусмотрены для вентиляции, защиты от насекомых или иной задачи. Сам факт перфорации не подтверждает противопожарное назначение. Не следует считать обычную сетку для продуха эквивалентом специального элемента или самостоятельно сверлить отверстия в проектной детали ради улучшения движения воздуха.
Обратная ошибка — наглухо перекрыть полость произвольным листом металла, не учитывая отвод воды и работу системы. Требования к вентиляции и противопожарным решениям согласуют на стадии проектирования. Если деталь выполняет несколько функций, каждая должна быть отражена в документации, включая её форму, соединения и допустимые проходы.
Размер и непрерывность вентиляционного зазора рассматривают вместе с противопожарными узлами. Нельзя сначала выбрать случайную ширину полости, а потом пытаться приспособить к ней любую отсечку. При изменении выноса облицовки проверяют соответствие всех сопряжений. Проектная вентиляция не является разрешением изменять огневую защиту по месту.
В каталоге можно сравнить конкретные элементы металлического каркаса: алюминиевый Т-образный профиль U-KON 70×50×6000, алюминиевый Г-образный профиль U-KON 40×40×6000 и оцинкованный Т-образный профиль 65×30×3000. Это направляющие подсистемы, а не готовые противопожарные отсечки. Их применение, совместимость и крепление определяют по проекту.
Подменять ими специальные короба или барьеры нельзя только потому, что металл кажется подходящим по размеру. Для противопожарного элемента важны не только исходный материал, но и геометрия, соединения и область применения. Позиции сметы должны различать опорные профили, декоративные доборы и детали огневой защиты, чтобы при поставке не возникла незаметная замена.
Если изделие изготавливают по заказу, подрядчику передают согласованный чертёж с требованиями к материалу, обработке и монтажу. После изготовления сверяют детали с этим заданием. Устное описание «согнуть полосу примерно как на картинке» не позволяет ни проверить результат, ни подтвердить соответствие проектному решению.
Наружная мембрана может проходить рядом с коробом, кронштейнами и элементами отсечки. Её положение должно следовать рабочему узлу. Общий совет «всё заклеить» недостаточен: соединительный материал, направление нахлёста и возможное пересечение защитной детали должны быть предусмотрены для конкретной системы.
При замене мембраны проверяют не только паропроницаемость и водозащиту, но и её допустимость в принятой конструкции. Более подробный выбор наружного слоя разобран в статье про ветрозащитные мембраны для вентилируемого фасада. Здесь важно сохранить согласованное сопряжение, не закрывая технические зазоры и не оставляя лишних свободных краёв в полости.
Внутренняя пароизоляция относится к другой части стены. Она не заменяет огневую защиту наружной системы и не устраняет ошибки проёма. При пересечении инженерными коммуникациями согласуют одновременно герметизацию, защиту от воды и требования пожарной безопасности. Эти задачи могут потребовать разных материалов и отдельных деталей.
До начала работ проверяют основание, документацию и комплект поставки. Затем увязывают очередь установки подсистемы, утепления, мембраны и противопожарных деталей. Некоторые элементы после установки направляющих или облицовки становятся недоступными. Поэтому последовательность должна позволять правильно закрепить и осмотреть каждый узел.
На первом повторяющемся участке полезно согласовать образец сборки с ответственным специалистом. Это помогает выявить расхождения между чертежом и фактической стеной до повторения ошибки по всему фасаду. Изменения записывают с привязкой к объекту, а не передают следующей смене словами «здесь мы решили немного иначе».
Крепёж, соединения и антикоррозионную защиту выполняют по документации. Нельзя заменять крепёж случайными саморезами, переносить отверстия или вырезать мешающий фрагмент детали без согласования. Подрезки и сопряжения требуют такого же контроля, как основной участок. Отсутствие видимой щели снаружи ещё не подтверждает правильность скрытого соединения.
Общий кадр показывает расположение узла на фасаде, крупный — состав, соединения и крепление. На снимках должны быть различимы детали до закрытия облицовкой. Если ответственный элемент перекрыт утеплителем или добором, фотографирование только последнего слоя не подтверждает выполнение предыдущих операций.
Приёмку ведут по перечню из проекта. Проверяют наличие элементов на всех предусмотренных участках, соответствие поставленных материалов, размеры и крепление, непрерывность сопряжений. Замечания устраняют до закрытия. Для спорного узла запрашивают решение проектировщика или разработчика системы, а не принимают объяснение, что так собирали на другом доме.
Фотографии готовых объектов из папки Оли в статье показывают различные формы фасада и примыканий. Они помогают увидеть, где потребуются рабочие узлы, но не являются доказательством скрытых противопожарных решений на этих объектах. Такое подтверждение относится к исполнительной документации и снимкам соответствующей стадии работ.
Самовольное удаление короба ради узкого откоса, разрыв защитной детали у кронштейна, неучтённая проходка коммуникации и замена материала без согласования требуют проверки. Закрыть это наличником — значит только скрыть отклонение. Сначала определяют, соответствует ли узел принятому решению, затем выполняют исправление и повторный контроль.
Отдельный риск возникает при ремонте: новая облицовка может иметь иной вес, формат и характеристики. Сохранять старые детали по принципу «металл ещё целый» недостаточно. Требуется проверить пригодность существующей подсистемы и противопожарных элементов для нового состава фасада. Это относится и к локальной замене участка, если она затрагивает ответственный узел.
Монтаж кондиционера, козырька, вывески или наружной проводки может затронуть скрытые элементы. Перед работами изучают документацию и определяют место прохода. Нельзя вырезать деталь внутри полости только потому, что она мешает завести трубу. Изменение согласуют, а после монтажа восстанавливают все затронутые слои по предусмотренному решению.
При осмотрах обращают внимание на повреждения облицовки, открывшиеся примыкания и следы вмешательства. Периодичность и состав обслуживания берут из документации на систему. Если после ремонта назначение скрытой детали неизвестно, её не демонтируют до уточнения. Сохранённые чертежи и фотографии позволяют принять решение без лишнего вскрытия исправной отделки.
Для консультации подготовьте высоту и назначение дома, материал стен, предполагаемую облицовку, фотографии проёмов и сведения о существующем фасаде. Обсуждая монтаж навесного вентилируемого фасада, запросите состав работ по проектированию узлов, комплектации, скрытым работам и приёмке. Ответственная смета должна описывать конкретное решение, а не обещание «сделать пожаробезопасно» без документов.
В ЛесоБирже можно согласовать наружную отделку и работы с деревянной облицовкой. Покраску планкена в цехе или покраску дома снаружи рассматривают как отдельный технологический этап. Обычное декоративное покрытие не превращает деревянный фасад в негорючую систему и не заменяет предусмотренные проектом противопожарные элементы.
Калькулятор покраски фасадов помогает предварительно оценить малярные работы. Проверку противопожарного решения, комплект специальных деталей и контроль скрытого монтажа рассчитывают отдельно. Если рассматривается огнезащитная обработка, её состав, условия применения и подтверждение эффективности также должны быть согласованы; рекламное название покрытия не является достаточным основанием.
Для владельца дома главный результат — понятная связь между проектом, поставленными материалами и принятыми работами. Сохраните рабочие узлы, документы на систему и фотографии до закрытия облицовки. По ним можно проверить выполненное решение и обслуживать фасад без случайного повреждения тех элементов, от которых зависит его работа при пожаре.
