Для создания конструкции кровли, без скользящей опоры для возведенных стропил, обойтись невозможно. Все функциональные свойства данной конструкции направлены на то, чтобы уберечь ваше строение от деформации и разрушительных изменений, в процессе естественной усадки здания.
Использование гвоздей, шурупов и других крепежных принадлежностей, для соединения стропил к основным балкам или к верхним венцам, не всегда дает желаемый эффект и не оправдывает применение. Если "скелет" строения может быть подвержен усадке, то необходимо использовать такой крепеж, который бы позволил небольшие смещения на определенное расстояние и направление, чтоб обеспечить невидимые изменения в геометрии конструкции.
Чем раньше соединяли стропила и верхние бревна дома
Раньше, скрученная и прошедшая ковку проволока, была единственным помощником, обеспечивающая движения и надежность при соединении стропил с верхними бревнами венца дома. В настоящее время проволока не нужна, ей на смену пришел особый крепежный материал - скользящая опора для стропил, которая удобна и несложна при монтаже, практична, надежна и долговечна.
Такая конструкция необходима при возведении деревянных сооружений из:
- бревна, бревна оцилиндрованного;
- бруса и клееного бруса.
Клееный брус, как показывает практика, меньше всех страдает от усадки. Дома из бревен и бруса подвержены жесткой деформации, особенно в первый год после строительства.
Фото 1. Крепеж - скользящая опора
Как процессы усушки и усадки влияют на геометрию сруба
Процессы усушки происходят неравномерно по всей площади строения и если крепление стропил к балкам или основе было скреплено "намертво" гвоздями, то это может привести к более серьезным и неотвратимым изменениям. При дождливых периодах, древесина впитывает в себя влагу и разбухает, а зимой влажность исчезает и дерево как бы усыхает, поэтому происходят изменения в конфигурации и геометрии сруба. То же самое происходит и при отопительном сезоне с центральными внутренними стенами.
Фото 2. Скользящая опора для стропил
Почему обрезной материал естественной влажности лучше не применять в строительстве
Обратите внимание! Если древесина для создания стропильной системы не была грамотно просушена, то ее длина, когда она начнет высыхать, уменьшится. Чтобы избежать всех этих проблем с усушкой, потерей длины, деформацией, воспользуйтесь специально разработанным крепежом - скользящей опорой для стропил, которая обеспечит надежную фиксацию, а также сохранит возможность движения вдоль своей оси на обособленное расстояние.

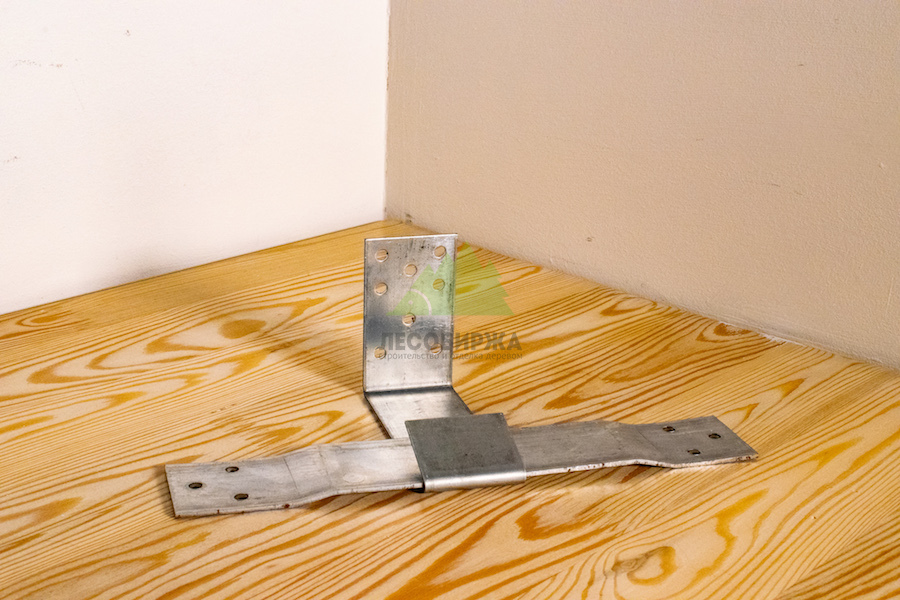

Фото 3. Крепеж для бревна и бруса
Техническое описание скользящей опоры бруса
Основа представляет собой две части:
- часть направляющая крепится к стропилу и выглядит как пластина из металла;
- специальная опорная конструкция с уголком, крепящаяся на верхние венцы или же на балку.
Вверху уголка проделана специальная прорезь, для того, чтоб разместить направляющую пластину. Данный вариант крепежа не ограничивает до определенной степени движения стропильного бруса в заданном направлении и позволенном по длине площади направляющей, расстоянию.
Фото 4. Крепление оцилиндрованного бревна на скользящую опору
Опоры производятся открытого и закрытого типа
Открытая скользящая опора - это две части конструкции:
- направляющая - изогнутая с обоих краев металлическая пластина, с двумя - тремя подготовленными перфорациями с обоих концов изделия;
- недвижимая часть, собственно уголок, с перфорацией до пяти подготовленных отверстий.
Длина размера шага бывает от 60 мм до 160 мм, в зависимости от выбора вида крепежа. Самая часто используемая опора Kucis, с возможностью движения до 160 мм, 120 мм и 90 мм.
Фото 5. Крепление на скользящую основу
Закрытая система - это цельная, неразборная платформа, полностью готовая к монтажу. На более длинной части уголка имеется специфическое приспособление - держатель, к которому и приделана пластина для крепления. Данный вид опоры произведен из низкоуглеродистой стали, с применением технологии раскисления, для большей прочности и усиливается методом холодной штамповки, с обязательной обработкой расплавленным цинком. Оцинкованные изделия не подвержены агрессивным воздействиям влажности, сырости, перепадам температур.
Фото 6. Крепление стропил на скользящую основу
Если на скользящей основе нет заводского антикоррозийного нанесения, то для надежности и сохранности от разрушительных воздействий на крепеж, обработайте поверхность любой масляной краской. Также специалисты настоятельно советуют применять саморезы со специальным антикоррозийным нанесением, в противном случае ржавчина и окисел испортят крепеж, что может отразиться на прочности кровли.
Как устанавливают опоры бруса
Тут применяются три доступных способа:
- В регионах с сильными ветрами и возможными большими снежными заносами, применяются две скользящие опоры;
- В спокойном климате, где нет опасения от ураганов и снега, можно использовать одно крепление, скользящую опору;
- На ту и другую сторону стропил.
! При установке опоры на "кругляк", предварительно пропилите или вырубите место, совпадающее по размеру, изогнутой г-образно, деталью крепежа. Так Вам удастся создать надежное и фиксированное крепление.
Фото 7. Скользящий метод с запилом
Не забываем главного, что опора должна устанавливаться так, чтоб подведенные к ней стропила смогло без усилий и трений двигаться вокруг своей оси. Для этого в венцах делаются своеобразные отверстия (пропилы) и не в коем случае не быть больше 3⁄4 от толщины бревна или бруса. При нарушении технологического подготовительного процесса, возможно ослабление функций кровли.
Направляющие планки располагаются по параллели к сторонам стропило и крепятся саморезами с антикоррозийным покрытием. Только после этого устанавливается недвижимая часть - уголок. Прорезь конструкции крепится внизу направляющей пластины, так как брус для стропил может "осесть" вниз при усадке строения.
Фото 8. Установка скользящей опоры
Сама пластина опоры устанавливается перпендикулярно оси стропил. При неверном монтаже, при допущенных ошибках, возможны заклинивания, перекосы и даже отрывы уголка. Если вы не хотите контролировать каждый шаг строителей, пригласите в помощь специалистов компании "ЛесоБиржа".
В процессе усадки сильно страдает стена под коньком. И в этом случае применение скользящей опоры предотвратит изменения, деформацию и сохранит кровлю вашей постройки. Здесь не требуется делать врезки. Также наряду с этим крепежом, советуем обратить внимание на специальные крепежные панели для шарнирного крепления или же монтировать внахлест с использованием болтов. Свои вопросы и заказы можете оставлять на сайте компании "ЛесоБиржа" или звоните по указанным номерам телефонов.
Для чего используется скользящая опора в конструкции кровли?
Скользящая опора необходима для стропил в кровле деревянных строений, чтобы защитить строение от деформации и разрушений в процессе естественной усадки.
Почему не рекомендуется использовать гвозди и шурупы для крепления стропил в деревянных домах?
Использование гвоздей и шурупов для крепления стропил к основным балкам или верхним венцам не обеспечивает желаемого эффекта, так как "скелет" строения подвержен усадке. Требуется крепеж, позволяющий небольшие смещения.
Какие материалы использовались для крепления стропил до появления скользящих опор?
Раньше для соединения стропил с верхними бревнами венца дома использовалась скрученная и кованая проволока.
Для сооружений из каких материалов необходима скользящая опора?
Такая конструкция необходима при возведении деревянных сооружений из бревна, оцилиндрованного бревна, бруса и клееного бруса.
Как усушка и усадка древесины влияют на геометрию сруба?
Процессы усушки происходят неравномерно. Древесина впитывает влагу и разбухает, а зимой усыхает, что приводит к изменениям конфигурации и геометрии сруба. Жесткое крепление гвоздями может вызвать серьезные изменения.
Почему не следует применять обрезной материал естественной влажности для стропильной системы?
Если древесина не была грамотно просушена, ее длина уменьшится при высыхании, что приведет к проблемам с усушкой, потерей длины и деформацией стропильной системы.
Из каких основных частей состоит скользящая опора бруса?
Основа скользящей опоры состоит из двух частей: направляющей, которая крепится к стропилу и выглядит как металлическая пластина, и специальной опорной конструкции с уголком, крепящейся на верхние венцы или балку.
Какие существуют типы скользящих опор по конструкции?
Опоры производятся открытого и закрытого типа.
В чем особенности закрытой скользящей системы?
Закрытая система — это цельная, неразборная платформа, готовая к монтажу. Она производится из низкоуглеродистой стали, усиливается методом холодной штамповки и обязательно обрабатывается расплавленным цинком для защиты от коррозии.
Каковы основные способы установки скользящих опор бруса?
Существуют три способа: две опоры в регионах с сильными ветрами и снегом, одно крепление в спокойном климате или установка на каждую сторону стропил. Важно, чтобы стропила могли свободно двигаться.
Какие меры предосторожности важны при установке скользящих опор?
Если на опоре нет заводского антикоррозийного покрытия, ее следует обработать масляной краской. Также необходимо использовать саморезы со специальным антикоррозийным покрытием, чтобы предотвратить ржавчину и окисление крепежа.
Как правильно располагать направляющие планки и уголок скользящей опоры?
Направляющие планки располагаются параллельно сторонам стропил и крепятся саморезами. Уголок крепится прорезью внизу направляющей пластины. Сама пластина опоры устанавливается перпендикулярно оси стропил, чтобы избежать заклиниваний и перекосов.
Куда можно обратиться за помощью в правильной установке скользящих опор?
Для контроля и правильного монтажа скользящих опор можно пригласить специалистов компании "ЛесоБиржа". Вопросы и заказы также можно оставлять на их сайте или по телефону.
