Чтобы каркасный дом был крепким и долговечным, при сооружении его «скелета», того самого каркаса, критически важно правильно использовать все его элементы – в том числе и так называемую укосину. Если ставить ее неправильно, то она не только не добавит прочности несущей стене, а даже может навредить этой части коттеджа! Потому мы в компании «ЛесоБиржа» разработали выверенный, строгий регламент для наших мастеров, в деталях описывающий монтаж укосины. И мы готовы поделиться им с вами – а также пояснить, почему стоит делать именно по такому сценарию!
Что такое укосина?
Для начала следует разобраться, что собой представляет эта деталь, зачем она нужна – и нужна ли в принципе. Официально это называется диагональная связь жесткости. Выглядит она как доска, поставленная на ребро под заданным углом и соединяющая верхнюю и нижнюю обвязки. Благодаря ей стеновой щит, система в каркасе из вертикальных стоек, обвязок, оконных и дверных перемычек, гораздо лучше справляется с ветровой и другими горизонтальными нагрузками. Согласно российским стандартам, укосина должна иметь сечение не меньше 88х18 мм, но в нашем регламенте эти параметры увеличены: «от 100х25 мм» – так надежнее.
Можно ли обойтись без укосины?
Вопросу в подзаголовке посвящены тысячи тем на специализированных форумах и видеороликов на YouTube. Многие уверены: установка укосин лишена смысла – и такого мнения придерживаются даже авторитетные и заслуживающие уважения специалисты. Обычно у них два ключевых аргумента:
- вместо укосин лучше обшить стену плитным материалом – с тем же ОСП-3 12 мм жесткость конструкции в 4 раза выше, чем с «диагональной связью»;
- укосины не поместятся на стенах, где не хватит места для правильного угла наклона этих элементов – а плитные материалы можно крепить где угодно.
![Укосина Укосина](/upload/medialibrary/f16/fstq33wdbb6q51ttfepvkdpf4en69gjg/watermark/ukosina.jpg)
Фото 1. Укосины в строительстве каркасного дома
Плюс еще иногда можно встретить отсылку к канадским «кодам», законодательно зафиксированным стандартам строительства каркасных домов, где якобы укосины отсутствуют. Но, во-первых, в Канаде такие связи в стенах все-таки разрешены, с рядом оговорок. А во-вторых, в Финляндии, где традиции каркасников также очень богаты и устойчивы, проекты коттеджей обычно рассчитаны как раз под укосины. По опыту, мы бы выделили две основные ситуации, когда эти детали незаменимы:
- во влажном климате ОСП может быстро приходить в негодность – укосины, сделанные из древесины камерной сушки, лучше переносят такие условия;
- когда заказчик не хочет ОСП из-за риска выделения формальдегидов (хотя в дом они и не проникнут при правильной ветро-, гидро- и пароизоляции).
![Каркасные дома Каркасные дома](/upload/medialibrary/b64/zska4qvpa99gg2a7mrdggfiwobxknfya/watermark/karkasnye-doma.jpg)

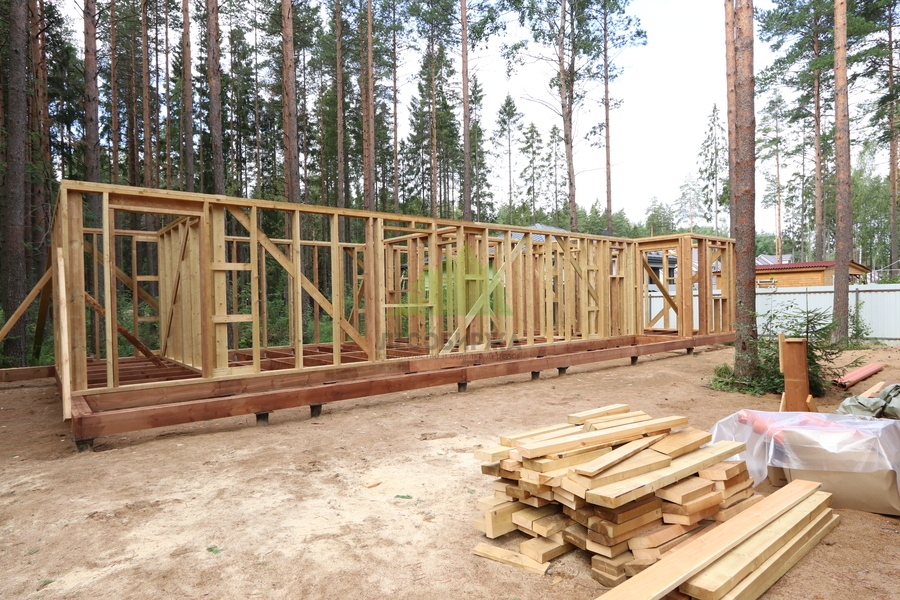

Фото 2. Правильная установка укосин в каркасном доме
Обобщая все это, канадские и российские нормативы, а также нашу практику, мы с уверенностью скажем: укосины можно и нужно применять. При этом совсем не обязательно даже делать жесткий выбор между ними и плитными материалами. Часто в проекте можно совмещать эти конструктивные решения, применяя каждое из них там, где оно проявит свои лучшие характеристики.
![Каркасный дом ключ Каркасный дом ключ](/upload/medialibrary/bc5/cu412j3n47d6jbeoqrfz3p711wvfy7y4/watermark/karkasnyj-dom-klyuch.jpg)

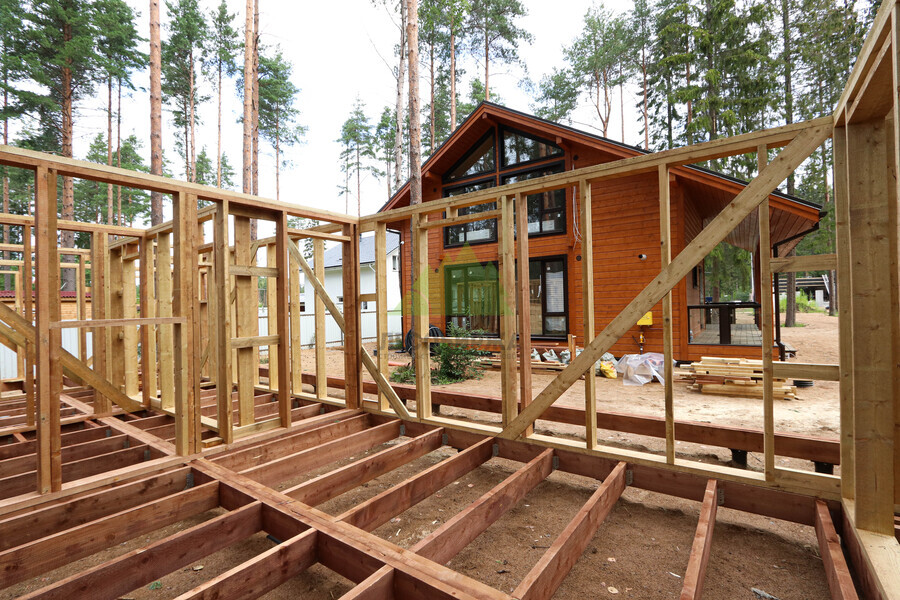

Фото 3. Применение диагональных связей в стенах каркасника
Как правильно установить укосину в каркасном доме?
Очень многие негативные отзывы про применение диагональных связей в стенках каркасника обусловлены неграмотной установкой этих элементов. В работе с этой технологией крайне важно уделять внимание буквально каждой детали – от дома к дому. Поэтому мы, чтобы избегать споров или же недоразумений, разработали и внедрили регламент на монтаж укосин, который является основой работы каждого нашего мастера.
![Укосина правильно врезана Укосина правильно врезана](/upload/medialibrary/766/watermark/ukosina-pravilno.jpg)

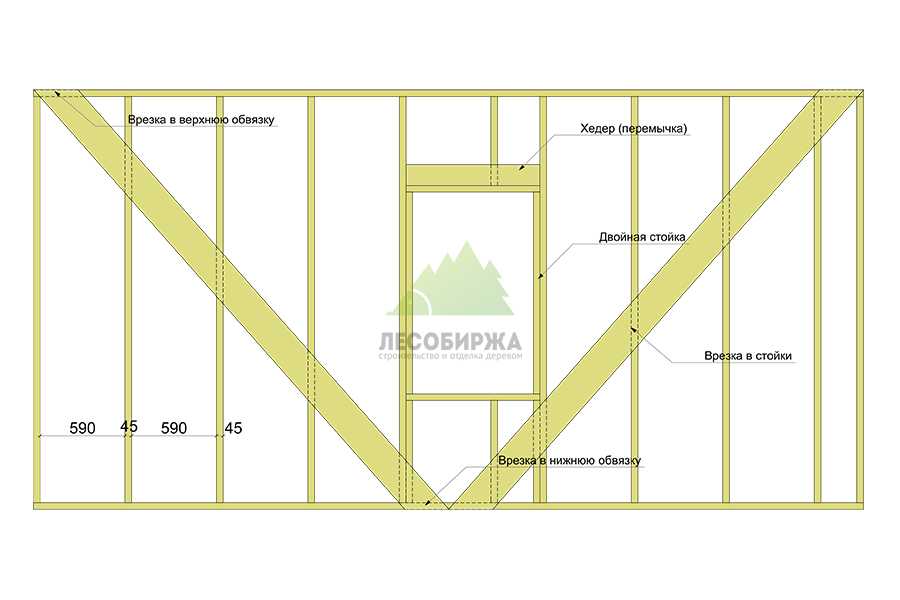

Фото 4. Правильная врезка укосин в верхнюю и нижнюю обвязку
![Укосина К-образная Укосина К-образная](/upload/medialibrary/147/watermark/ukosina-k-obraznaya.jpg)

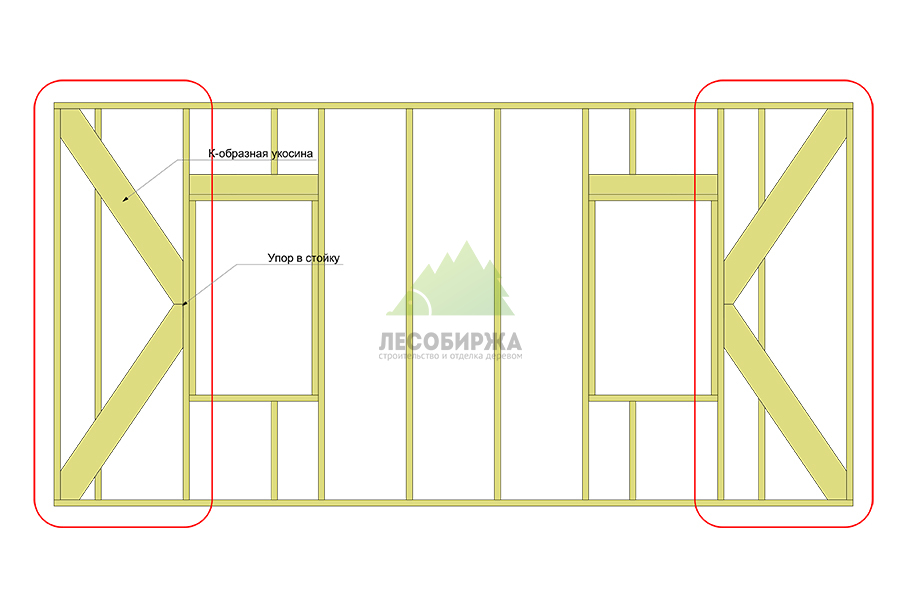

Фото 5. Неправильная врезка укосин (К-образная)
![Укосина не врезана в обвязку Укосина не врезана в обвязку](/upload/medialibrary/522/watermark/ukosina-ne-pravilno.jpg)

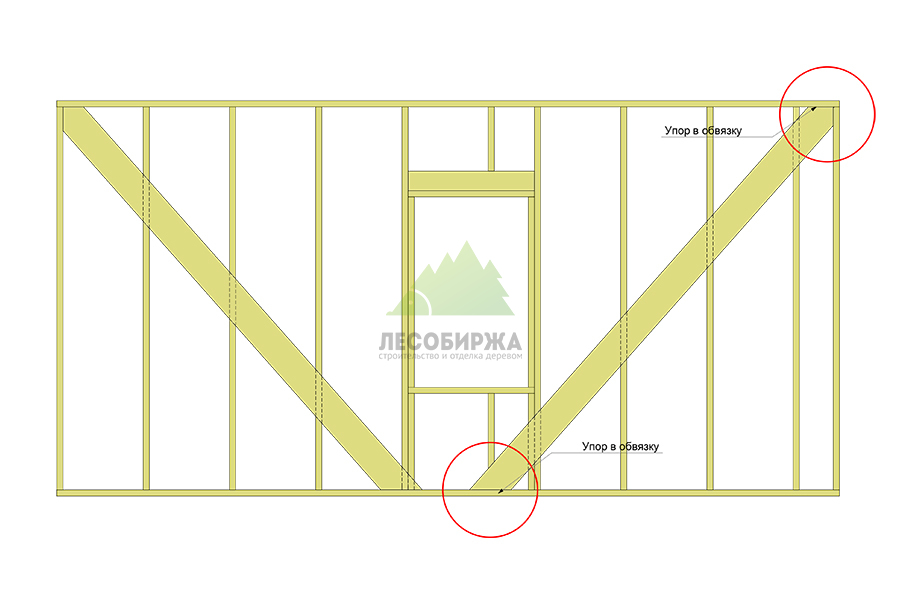

Фото 6. Неправильно, не врезано в обвязку
![Не правильно Не правильно](/upload/medialibrary/71a/watermark/ukosina-ne-pravilno-2-.jpg)

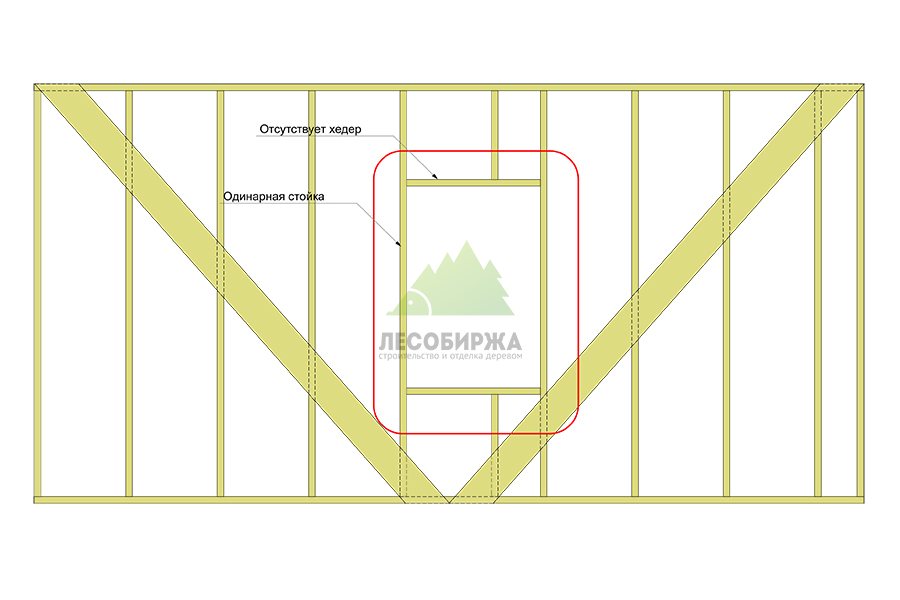

Фото 7. Неправильная обвязка окна
![Расстояние между стойками Расстояние между стойками](/upload/medialibrary/a5a/watermark/ukosina-ne-pravilno-3-.jpg)

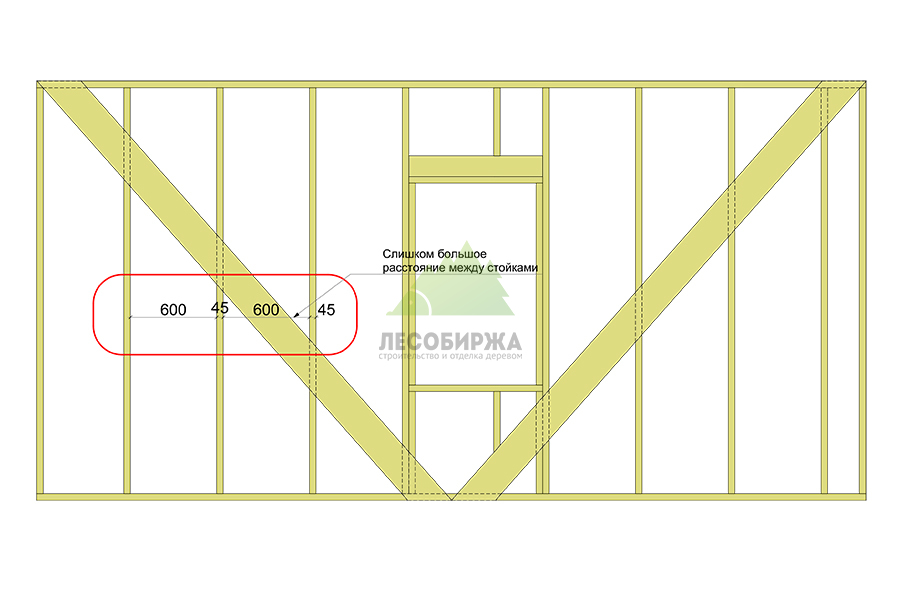

Фото 8. Неправильное расстояние между стойками
![Не верный угол укосины Не верный угол укосины](/upload/medialibrary/441/watermark/ukosina-ne-pravilno-4-.jpg)

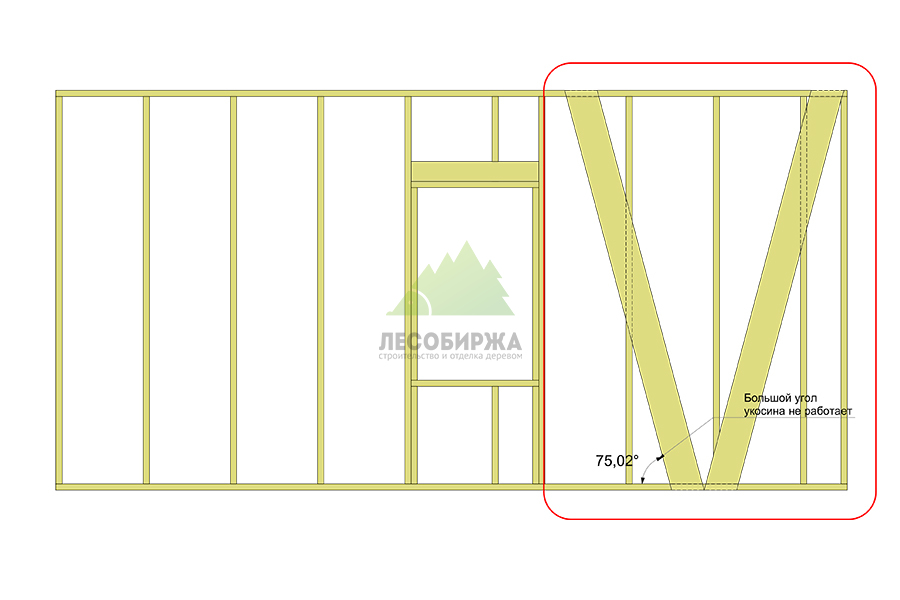

Фото 9. Неправильно сделан угол укосины, тут нужно было усилить с помощью ОСП
![Одна укосина на щит Одна укосина на щит](/upload/medialibrary/1d5/watermark/ukosina-ne-pravilno-5-.jpg)

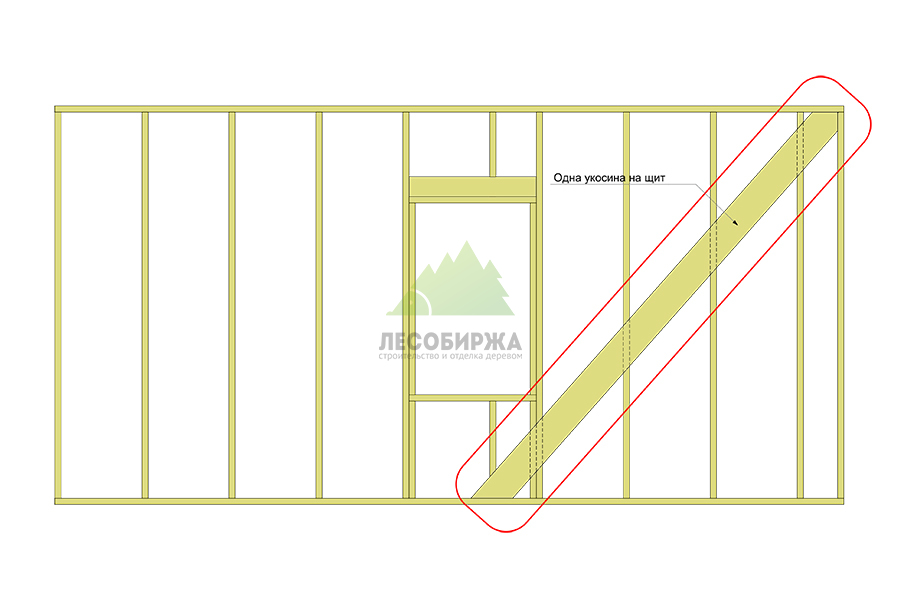

Фото 10. Неправильно. Одна укосина на стену. Нужно две разнонаправленных.
Почему можно доверять нашим принципам монтажа укосин?
Для составления регламента специалисты компании «ЛесоБиржа» внимательно и дотошно изучили огромный перечень нормативных актов и специализированной литературы от наиболее известных экспертов в области каркасостроения. Список источников огромен! Потому вкратце укажем на наиболее значимые из них:
- СП 31-105-2002. Официальный документ в РФ, в котором собраны правила проектирования и строительства жилых домов с деревянным каркасом.
- Details for conventional wood frame construction. Северо-американский свод норм создания каркасников, который по сути лег в основу российского.
- Индивидуальный дом «Платформа». Микко Вильякайнен создал один из лучших справочников с вопросами и ответами про каркасные дома.
- Деревянный дом. Каркасные работы от фундамента до крыши. Это детальное руководство от известного финского мастера Юханни Кеппо.
- Как построить дом. Наиболее известный труд легендарного Ларри Хона, который почти 60 лет посвятил совершенствованию каркасной технологии.
- The Complete Visual Guide to Building A House. Ценность книги от Карола и Локхарта – в обилии иллюстраций, помогающих разобраться в нюансах.
- Graphic Guide to Frame. Еще одно богатое на картинки издание, созданное Робом Таллоном, является по сути пошаговой инструкцией строительства.
![Каркасный дом под Каркасный дом под](/upload/medialibrary/2ef/t4b1yxq0vtl5mfkwsnpnexmk0h4luqar/watermark/karkasnyj-dom-pod.jpg)

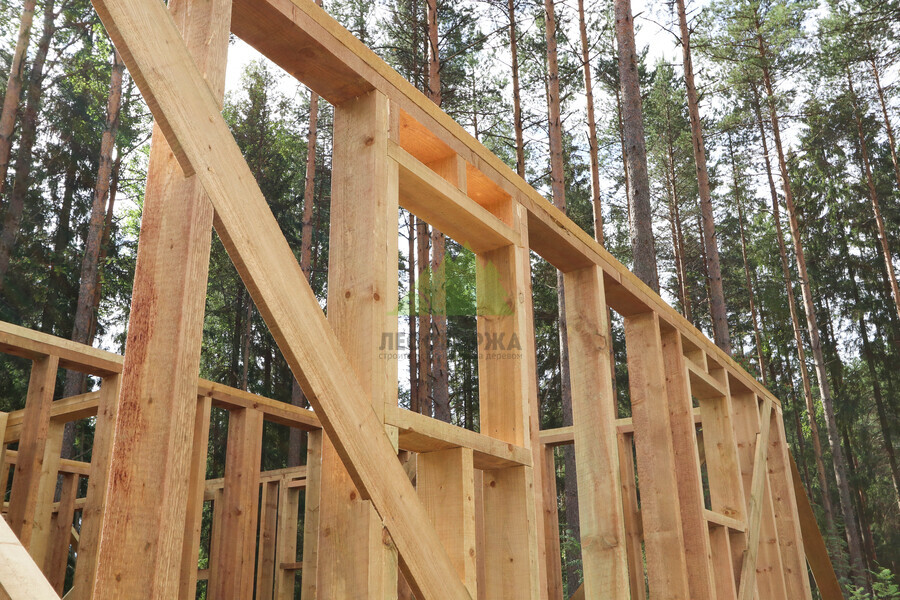

Фото 11. Монтаж укосин
Безусловно, перечень обработанной нами литературы можно продолжать. Так, мы с уверенностью можем рекомендовать вам 215 Great Building Tips, Canadian wood-frame house construction, Framing | Floors | Walls | Ceilings и WFCM Guide. В каждой из этих книг можно найти массу полезных советов – и не только про укосины.
![Каркасный под ключ Каркасный под ключ](/upload/medialibrary/4cb/2gdp8b5jtidswfahrggzedqj36vb6n72/watermark/karkasnyj-pod-klyuch.jpg)

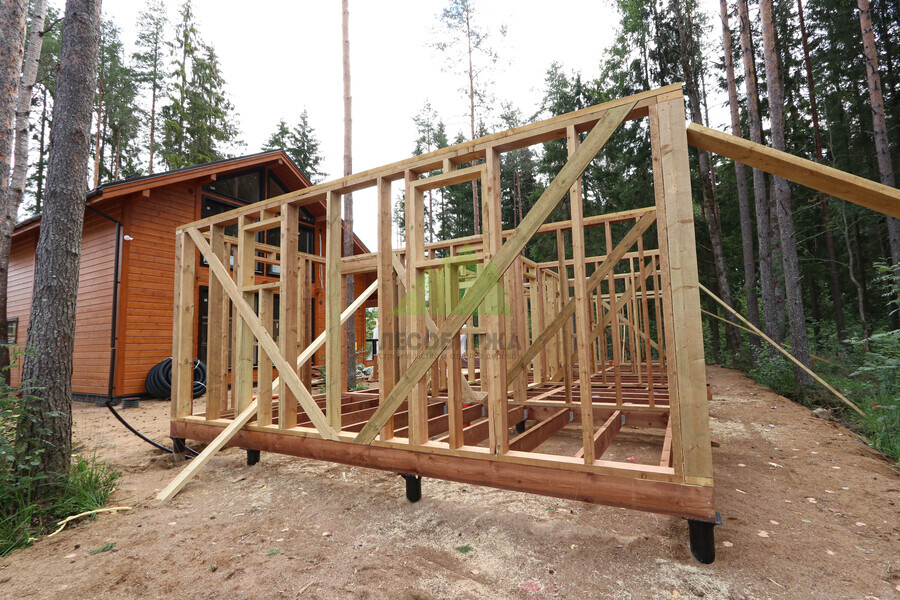

Фото 12. Строительство каркасной бани с правильно установленными укосинами
Какие нормы установки укосины в каркасном доме надо соблюдать?
Сам по себе свод разработанных нами правил для наших строителей не слишком большой, его не сложно изучить и применять на практике:
- В легких дачных домиках без плитных материалов и домах, создаваемых по финской технологии, в каждой несущей стене должно быть по две укосины – с наклоном в разные стороны, крест накрест по отношению друг к другу.
- Если дом имеет больше одного этажа или строится в ветреном районе, то нельзя использовать в стеновом щите только укосины – в таких ситуациях в стенах должны обязательно применяться еще и плитные материалы.
- Укосина всегда монтируется в плоскости стены, под 90° к стойкам и обвязке – то есть заподлицо с ними. Выступать за пределы могут только временные диагональные связи жесткости, используемые на период строительства.
- По толщине укосины должны укладываться в четверть толщины от стоек, к которым они будут крепиться. Например, при стойках в 150 мм недопустимо применять подобные конструктивные элементы толщиной в 50 мм.
- Обрез острого угла укосины должен быть сделан под 90° и врезан в обвязку – ни в коем случае не приколочен к ней! Ведь именно правильно сделанный выпил в разы повышает неподвижность всей системы стенового щита.
- Наклон установленных укосин должен умещаться в диапазон от 45° до 60°. Если это невозможно (например, в стене недостаточно места между окон), тогда стоит обшить конструкцию после ее установки плитами ОСП-3 12 мм.
- Если проектом вашего дома предусмотрены такие детали, как ригели (это распространено в финских каркасных домах, к примеру), то укосина должна быть с обратной стороны от них – и нельзя врезать эту связь в сам ригель.
- Категорически запрещены два решения. Первый: упирать укосины в стойки – так нагрузка идет неправильно. Второй: крепить их на саморезы – лишь на гвозди, которые не вырвет от усадки и естественных колебаний древесины.
- Диагональные связи жесткости можно крепить и снаружи, и внутри стены. У каждого подхода свои плюсы. Монтаж укосин с наружной части проще, зато с внутренней стороны исключается риск появления мостов холода.
- При установке укосин на лежащую стенку каркасника лучше фиксировать ее не жестко, а легко, буквально двумя гвоздями. Ведь после поднятия стены и выравнивания часто требуется корректировка положения деталей каркаса.
- Листы минерального утеплителя, укладываемые в пирог стены, необходимо подрезать вдоль краев укосины на ее толщину. Данный прием уберегает от образования воздушных мешков, которые снизят теплоизоляцию строения.
![Укосины в каркасном Укосины в каркасном](/upload/medialibrary/3a9/1bt3fztvs50830l22fapqxsuaup1lcr4/watermark/ukosiny-v-karkasnom.jpg)

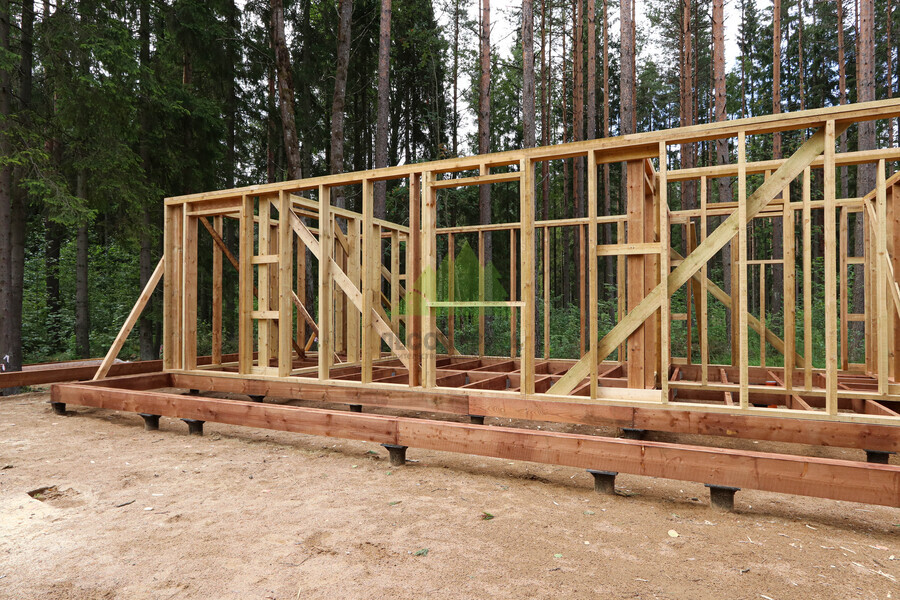

Фото 13. Строительство каркасной бани
Как видите, регламент достаточно прост, понятен и легко применим на практике – в нем нет хитростей, сложных замеров или трудновыполнимых рекомендаций. На этом и ориентировались как специалисты нашей компании, так и все те эксперты, к советам которых мы прислушивались! При этом подобный подход справедлив к технологиям каркасного домостроения в целом – нюансов много, но следовать им при должном желании не так уж трудно.
![Укосины в каркасном доме Укосины в каркасном доме](/upload/medialibrary/5a4/3iqwmx312b3290vmt1q7lrfxtovg81ik/watermark/ukosiny-v-karkasnom-dome.jpg)

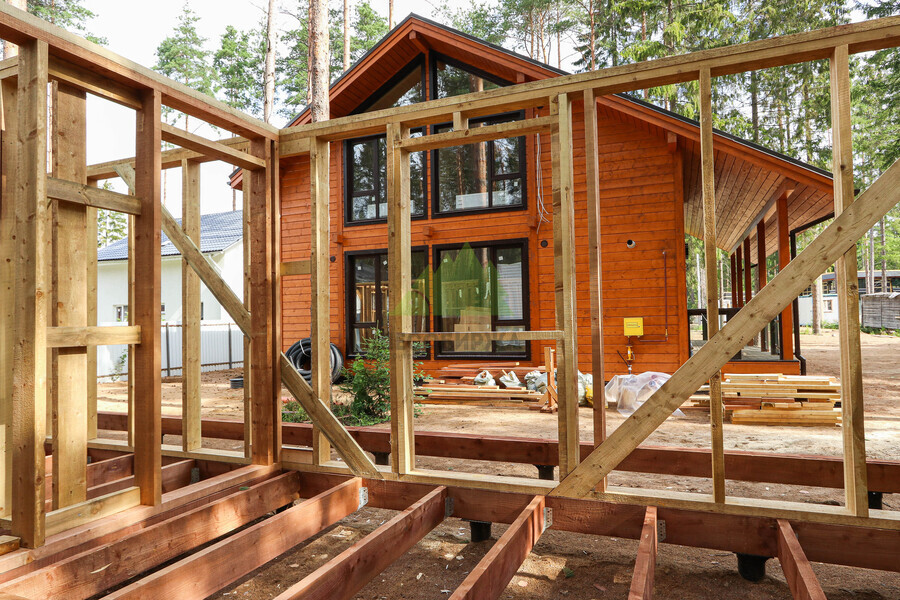

Фото 14. Применение укосин в строительстве
