Я предлагаю проверять вентиляцию фасада как непрерывный маршрут. Начинаем у цоколя и прослеживаем путь воздуха до верхнего завершения, отдельно обходя окна и другие препятствия. На середине стены зазор может выглядеть правильно, а под отливом или подшивкой оказаться полностью закрытым. Поэтому одной фотографии с рулеткой недостаточно. Важны фактическое сечение сетки, положение мембраны, отсутствие выпирающей теплоизоляции и непредусмотренных перемычек. У керамической кладки отдельно проверяется крепление подсистемы: пустотелый блок нельзя воспринимать как полнотелый бетон. Но даже надёжная опора не решает вопрос движения воздуха. Эти задачи связаны в одной конструкции и принимаются по отдельности. До облицовки стоит сфотографировать оконные узлы, нижний вход и верхний выход. После монтажа нужно сохранить доступные проходы свободными, в том числе при благоустройстве и установке оборудования. Так владелец получает фасад с понятной логикой работы и может поддерживать её в эксплуатации дома.
Если для дома из тёплой керамики выбрана навесная облицовка, за ней нужно организовать работающую вентиляционную полость. Сам факт наличия расстояния между доской и стеной этого не гарантирует. Воздуху необходимы вход, непрерывный путь и выход, а воде — предусмотренный отвод наружу. Оконные проёмы, горизонтальные детали, углы и цоколь могут нарушить эту схему, даже если на середине стены всё выглядит правильно.
В этой статье разбираем именно движение воздуха и водоотвод в выбранном вентфасаде на керамической кладке. Общий выбор вентилируемого фасада из керамических блоков разобран в отдельной статье. Здесь рассматриваем воздух и воду в уже выбранной конструкции. Такой подход помогает не смешивать свойства керамического блока с работой наружной облицовки: пустоты внутри блока не являются вентиляционными каналами фасада, а наружная полость не заменяет вентиляцию помещений.
Воздушная полость находится за наружными панелями или доской, перед предусмотренным защитным слоем либо наружной поверхностью стены в согласованной конструкции. Она помогает удалять попавшую за облицовку влагу и влагу, поступающую из внутренних слоёв. Но интенсивность обмена зависит от геометрии, высоты, препятствий и условий эксплуатации. Поэтому обещать одинаковое высыхание любому фасаду только по слову «вентилируемый» неправильно.
Сама стена из поризованных керамических блоков не должна продуваться через незаделанные дефекты кладки. Полость снаружи и воздухопроницаемость стены — разные вопросы. Необходимые швы, ремонтные участки и внутреннюю отделку выполняют по документации кладочной системы. Сквозную щель нельзя оправдать тем, что через неё дом будет «дышать». При обследовании мы разделяем путь воздуха за облицовкой, герметичность ограждения и организацию воздухообмена внутри здания.
До монтажа полезно представить фасад вертикальными участками от входа до выхода воздуха. На каждом отмечают опоры, горизонтальные перемычки, окна, отливы и завершения. Если линия упирается в сплошной элемент, нужно понять, как предусмотрено её продолжение. Рисунок раскладки облицовки сам по себе этого не показывает. Особенно легко потерять путь воздуха при сочетании вертикальной доски, горизонтальной обрешётки и нескольких уровней подшивки.
Для рядового участка проверяют фактическую ширину полости после установки всех слоёв. Для входа и выхода — свободное сечение, а не только наружный размер щели. Защитная сетка, перфорация или профиль уменьшают доступную площадь. Решения принимают по проекту системы и условиям здания. Подробно вопрос размеров рассматривает статья «Вентиляционный зазор вентилируемого фасада»; здесь ключевой проверкой остаётся непрерывность маршрута на стене из тёплой керамики.
Нижний узел согласуют с высотой отмостки, террасы, дорожек и будущего грунта. Облицовка не должна постоянно находиться в зоне намокания или упираться в поверхность участка. Отлив выводит воду наружу, а вход воздуха защищают от животных и крупного мусора. Эти функции нужно совместить: красивый сплошной цокольный профиль способен полностью закрыть полость, если его выбрали без учёта вентиляции.
Нижнюю кромку мембраны, если она предусмотрена, сопрягают с водоотводящей деталью по принятому узлу. Вода должна уходить за пределы конструкции, а не попадать к стене через обратный нахлёст. Монтажная пена или герметик не используются как универсальный способ заполнить всё пространство под облицовкой. После устройства отмостки проверку повторяют: изменение отметки земли может перекрыть ранее свободный вход воздуха и ухудшить условия работы древесины.
Верхняя часть полости должна иметь предусмотренный выход. Его легко потерять при установке подшивки, декоративного наличника или примыкания к кровле. При этом наружный вид может оставаться аккуратным, поэтому контроль проводят до закрытия узла. Важно также защищать завершение от прямого затекания осадков. Просто оставить открытую щель любого размера недостаточно: её геометрия, защита и связь с полостью должны соответствовать принятой конструкции.
Для фасада без обычного карниза, с парапетом или сложной кровлей нужен отдельный узел. Нельзя автоматически переносить решение с дома другой архитектуры. Учитывают отвод воды с верхних металлических деталей, возможное обледенение и доступ для обслуживания. Подшивка кровельного свеса и вентиляция фасада могут располагаться рядом, но имеют собственные задачи. Их пути воздуха не объединяют случайно только потому, что оба скрыты за декоративными панелями.
Оконный проём прерывает рядовую вертикальную полость. Под отливом воздух должен иметь предусмотренную возможность движения, а над верхним откосом начинается следующий участок стены. По бокам проёма проверяют обход препятствий. Точные решения зависят от системы, расположения направляющих и облицовки. Универсальная щель по всему периметру окна не заменяет рабочий узел, в котором отдельно показаны опоры, защитные слои и водоотвод.
Отлив принимает воду с окна и выводит её за плоскость фасада. Верхний узел отводит воду, поступающую сверху. Если их выполнить одинаково или перекрыть вентиляционный проход сплошной обвязкой, конструкция потеряет часть функций. Дренаж самого окна также должен остаться работоспособным. В статье об обходе оконного проёма металлической подсистемой разобраны опоры; здесь при приёмке главное проследить воздух и воду уже после установки всех доборов.
Для вертикальной облицовки нужны горизонтальные линии крепления. Если положить их сплошными рядами поперёк единственной воздушной полости, каждый ряд станет препятствием. В согласованной многослойной подсистеме опорные линии и вертикальный путь воздуха разнесены. Конкретное решение зависит от типа каркаса и облицовки. Самостоятельно прорезать несущие бруски или профили ради продухов нельзя: вентиляция не должна достигаться ослаблением опор.
Короткие участки под окнами и над дверями рассматривают отдельно. Там количество горизонтальных элементов относительно площади стены особенно велико. До облицовки полезно осмотреть полость снизу и сбоку, сверив её с рабочей схемой. Опоры коротких досок при этом сохраняют: удаление «мешающей» перемычки может улучшить проход воздуха, но оставить край облицовки без крепления. Правильное решение должно одновременно удерживать отделку и обеспечивать предусмотренную вентиляцию.

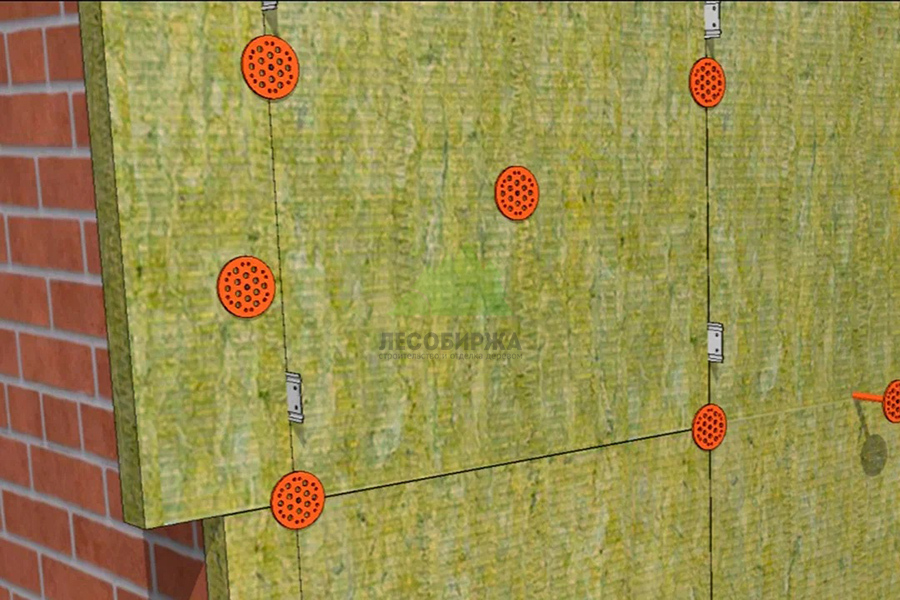

При установке теплоизоляции контролируют заполнение пространства, крепление и отсутствие выпирания в воздушную полость. Плиты не должны сползать или образовывать щели. Слой, выглядевший ровным сразу после монтажа, может изменить положение при неправильном креплении. Поэтому вентиляционный зазор оценивают после установки теплоизоляции и защитного полотна, а не только по расстоянию от стены до направляющей на пустом каркасе.

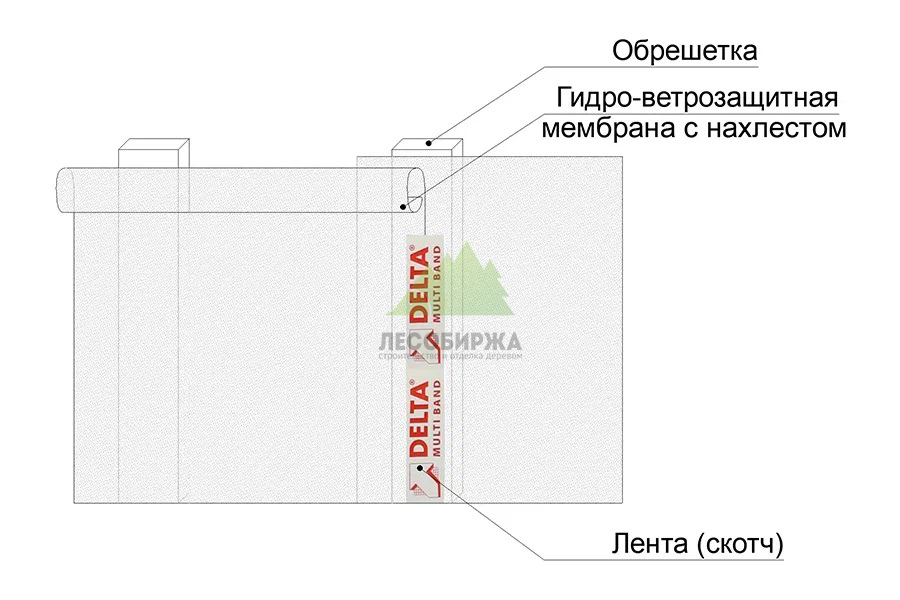

Мембрану выбирают по назначению и требованиям фасадной системы. Для открытых швов важны допустимое воздействие ультрафиолета и условия применения; тёмный цвет сам по себе ничего не подтверждает. Нахлёсты и примыкания соединяют совместимыми материалами. Провисающее полотно не должно перекрывать проход. Если выбранная конструкция допускает применение без мембраны, это подтверждают её документацией и характеристиками утеплителя, а не решают по желанию сократить одну строку сметы.
Универсального требования наносить на всю стену два слоя «гидроизолирующей паропроницаемой грунтовки» нет. Подготовка зависит от состояния кладки и принятой конструкции. Очищают загрязнения, устраняют дефекты и источники намокания, ремонтируют необходимые участки совместимыми материалами. Любое сплошное покрытие оценивают по назначению, совместимости и влиянию на влажностный режим, а не добавляют для ощущения дополнительной защиты.
Тёплая керамика имеет пустоты и тонкие перегородки, поэтому крепление подсистемы требует отдельного внимания. Отверстия обычно сверлят без ударного режима с учётом документации анкера и блока. Подходящий крепёж выбирают по основанию и нагрузкам. Но даже правильно закреплённый кронштейн не обеспечивает вентиляцию автоматически: после проверки несущей части всё равно нужно осмотреть полость, входы, выходы и сопряжения возле проёмов.
На движение воздуха влияют положение направляющих, дополнительные опоры у проёмов, разрывы и соединения профилей, кронштейны и элементы защиты полости. Поэтому замену детали проверяют не только по возможности прикрутить её на прежнее место. Изменившийся вынос или форма могут уменьшить проход либо нарушить сопряжение с отливом. Работа всей конструкции важнее похожего внешнего вида двух изделий из разных систем.
В каталоге можно изучить Т-образный алюминиевый профиль U-kon, Г-образный алюминиевый профиль U-kon и оцинкованный Т-образный профиль. Это примеры конкретных элементов для обсуждения проекта, а не готовая взаимозаменяемая комплектация. Для деревянной подсистемы действует та же логика: сечение бруска и расположение слоёв должны обеспечивать расчётное опирание облицовки и нужную полость. Подробный выбор материала каркаса вынесен в статью «Типы подсистем для вентилируемых фасадов».
На наружном углу сходятся две фасадные плоскости, утепление, защитные слои и элементы оформления. Непрерывность теплоизоляции и работа воздушной полости проверяются раздельно. Установленная декоративная накладка может закрыть доступ для осмотра, поэтому узел принимают до неё. Опоры краёв облицовки сохраняют по раскладке; свободный угол без нужного крепления не становится правильным только потому, что через него легко проходит воздух.

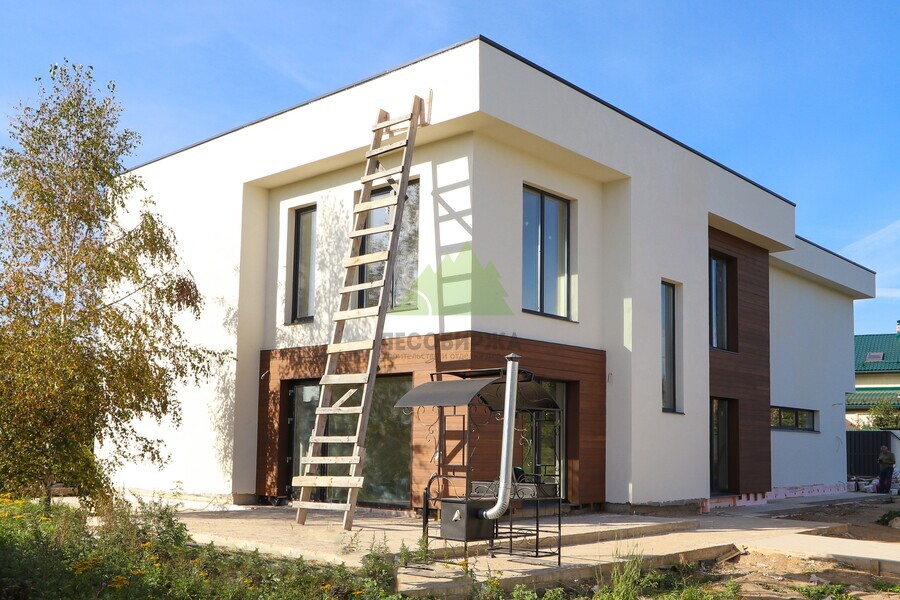

В комбинированном фасаде деревянный участок может соседствовать со штукатуркой, плиткой или другими панелями. Для каждой границы определяют водоотвод, положение защитных слоёв и завершение воздушной полости. Нельзя считать, что вентиляция автоматически продолжится через соседнюю отделку. Такие границы желательно показывать в проекте отдельно. На фотографиях готовых объектов видна архитектура сопряжения, но скрытый проход воздуха подтверждается рабочим узлом и осмотром в ходе монтажа.
Зазоры между досками являются частью конструкции облицовки. Их размер и форма влияют на внешний вид и работу материала, но не дают основания отказаться от организованной полости. Через открытые швы за облицовку могут поступать вода и солнечный свет; защитные слои подбирают с учётом этого воздействия. Установка неподходящей мембраны за прямым планкеном способна привести к проблеме даже при аккуратной раскладке доски.
Деревянную отделку удобно подготавливать и окрашивать до монтажа, чтобы обработать закрываемые поверхности и кромки. Покраска в цехе позволяет заранее согласовать образец на выбранной породе. Подрезки на объекте защищают по принятой системе. Калькулятор покраски фасадов помогает предварительно оценить обработку древесины; проектирование вентиляции, крепление подсистемы и утепление рассчитываются отдельно. Качество покрытия не заменяет правильных условий эксплуатации доски.
Приёмку удобно проводить по маршруту: нижний вход, рядовая полость, подоконные участки, боковые зоны проёмов, надоконные участки и верхний выход. На каждом шаге проверяют отсутствие мусора, непредусмотренных перемычек, провисаний и обратных водоотводящих нахлёстов. Осматривают фактическое сечение защитной сетки и перфорации. Одна фотография с рулеткой на середине стены не подтверждает работоспособность всего фасада.
Скрытые участки фотографируют с привязкой к стене и конкретному проёму. В документах сохраняют применённые материалы и согласованные изменения. Если при монтаже пришлось иначе расположить опору или добор, проверяют последствия для воздуха и воды. Удобство крепления одной детали не должно незаметно менять всю схему. Для сложного узла полезно сначала собрать пробный участок, чтобы увидеть сопряжение всех слоёв до повторения на доме.
Во время эксплуатации следят за чистотой доступных входов и выходов, состоянием водостоков, отливов и примыканий. Листья, строительный мусор после благоустройства и позднее установленные элементы могут перекрыть ранее свободную полость. Любой дополнительный козырёк, кондиционер или декоративная панель требует проверки крепления и влияния на узел. Самостоятельно заполнять монтажной пеной обнаруженный продух не следует: сначала устанавливают его назначение.
При заказе монтажа навесного вентилируемого фасада для дома из керамических блоков важно включить в задачу именно проверку маршрутов воздуха и водоотвода. Красивые ряды облицовки — видимая часть результата. Работоспособность полости определяется тем, что находится за ними и как выполнены завершения. Согласованная схема, приёмка скрытых работ и понятное обслуживание помогают сохранить эти функции после установки доски и последующих работ на участке.
