Наружный угол вентфасада: как собрать металлическую подсистему под облицовку

09 июля 2024
10575
Время прочтения: 14 мин.

Тизеры статьи

Раскладку облицовки и видимое оформление угла согласуют до установки направляющих.
Концы досок и кромки панелей должны иметь предусмотренные опоры, включая короткие участки.
Жёсткая связь двух фасадных плоскостей допустима только там, где её предусматривает система.
Утепление и вентиляционную полость проверяют до закрытия угла декоративными деталями.
Геометрия, крепёж, зазоры и доступ к обслуживанию входят в приёмку наружного угла.

Наружный угол я проверяю ещё на этапе раскладки доски. Если сначала поставить профили, а потом выбрать декоративное оформление, край облицовки может оказаться без удобной опоры. Поэтому в рабочем узле должны совпасть три вещи: положение видимого стыка, место крепления доски и рабочая полка направляющей. Отдельно проверяю, не соединяет ли добавленная перемычка участки, которым по системе нужно перемещаться независимо. Больше крепежа не всегда означает лучше: лишняя жёсткая связь способна изменить работу каркаса. До закрытия угла важно увидеть основание под анкерами, состояние утепления и свободный вентиляционный проход. После монтажа декоративной детали эти места уже трудно оценить. Для сложного оформления полезен образец из реального материала: он показывает ширину шва, доступ инструмента и последовательность сборки. Если образец требует подгибать профиль или притягивать доску с усилием, причину нужно устранить заранее. Приёмка готового угла включает не только ровную вертикаль, но и предусмотренные зазоры, устойчивость кромок и возможность обслуживания.

Наружный угол металлической подсистемы связывает геометрию двух фасадных плоскостей, но не обязательно должен жёстко связывать их конструктивно. Его задача — дать предусмотренные опоры краям облицовки, сохранить нужные зазоры и позволить системе работать при изменении температуры. Способ соединения выбирают по проекту, а не по принципу «чем больше заклёпок, тем надёжнее».

Разберём, как подготовить и проверить этот узел в частном доме с навесным фасадом. Речь пойдёт о несущем основании отделки. Декоративная фальшбалка, запил планкена на ус или наружная накладка относятся уже к оформлению облицовки: они не заменяют опоры и не исправляют неверно собранный каркас. Оба решения согласуют заранее, чтобы монтажники не подгоняли одно под другое в конце работ.

Деревянное оформление угла. Декоративная деталь не заменяет опоры подсистемы.
Иллюстрация 1. Деревянное оформление угла. Декоративная деталь не заменяет опоры подсистемы.

Наружный угол начинается с раскладки облицовки

Сначала определяют, как будет выглядеть угол: открытый стык, накладной элемент, деревянная Г-образная деталь или согласованное соединение панелей. Затем уточняют положение кромок облицовки и её крепежа. Только после этого назначают рабочие поверхности профилей. При обратной последовательности часто оказывается, что саморез попадает мимо полки или край доски остаётся без предусмотренной опоры.

Для горизонтального планкена у угла заканчиваются ряды досок двух стен. Для вертикальной раскладки иначе располагаются опорные линии и короткие участки. Для плитной облицовки существенны размер панели, допустимые расстояния от крепления до кромки и способ удержания угловой детали. Одного универсального каркаса под все варианты нет, даже если общие размеры стен совпадают.

Перед началом работ полезно согласовать небольшой образец угла из фактического материала. Он показывает реальную ширину шва, видимость металлических деталей, положение торцов и возможность доступа инструментом. Образец особенно нужен при нестандартной ширине планкена или массивном декоративном элементе. По плоскому эскизу такие особенности заметить сложнее.

Пример стыка горизонтальной деревянной облицовки на наружном углу.
Иллюстрация 2. Пример стыка горизонтальной деревянной облицовки на наружном углу.

Обмер угла: почему нельзя ориентироваться только на кладку

Наружная грань стены не всегда образует точный прямой угол. Проверяют вертикальность, отклонения по высоте, положение соседних проёмов и толщину будущей отделки на обеих сторонах. Разметку привязывают к общей фасадной плоскости. Если повторить все неровности основания, готовая облицовка получит заметный излом, а ширина доборной детали будет меняться от цоколя до свеса.

Измеряют также расстояния от предполагаемых анкеров до края стены. В угловой зоне рядом сходятся две поверхности, поэтому удобное место сверления может оказаться недопустимым для конкретного основания. Особенно внимательно обследуют пустотелую кладку, ячеистые блоки, ремонтные вставки и трещины. Кронштейн не должен опираться на случайный выступ штукатурки или рыхлый слой раствора.

На чертеже фиксируют не только внешний размер угла, но и расположение несущего основания. Толстый слой старой отделки не учитывают как рабочую глубину анкеровки. Если точный состав стены неизвестен, его уточняют обследованием. Выбор крепления по фотографии фасада не даёт информации о том, что находится под поверхностью.

Сопряжение деревянных деталей разного направления. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 3. Сопряжение деревянных деталей разного направления. Фото из архива объекта «Термоясень Монтевиль».

Какие нагрузки нужно учитывать у края здания

Угловой участок отличается от середины фасадной плоскости. Здесь важны ветровые воздействия, вес облицовки, вылет опор и геометрия края панели. Нельзя автоматически продолжить рядовой шаг кронштейнов до самого угла и считать расчёт завершённым. Потребность в дополнительных опорах определяют для конкретной системы и объекта.

Особое внимание уделяют крупным доборным элементам и широким деревянным деталям. Они могут иметь значительную открытую поверхность и собственную схему крепления. Декоративная Г-образная фальшбалка не становится несущим уголком подсистемы. Если на неё предполагается передавать нагрузку от других элементов, такое решение должно быть отдельно предусмотрено, а не возникнуть случайно во время сборки.

В проекте должна прослеживаться передача нагрузки от кромки облицовки через крепёж и профиль к кронштейну и основанию. Разрыв этой цепочки часто маскируется аккуратной накладкой. Поэтому контроль опор проводят до закрытия угла, когда ещё видно расположение соединений и можно проверить их соответствие рабочему чертежу.

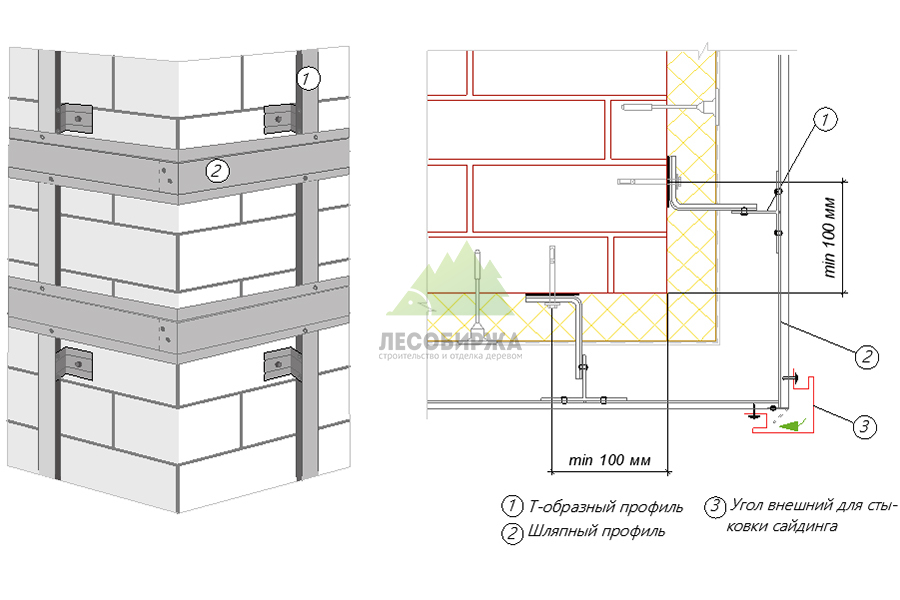

Схема металлического каркаса для горизонтального направления облицовки.
Иллюстрация 4. Схема металлического каркаса для горизонтального направления облицовки.

Профили для наружного угла: форма сечения ещё не определяет узел

В каталоге можно встретить алюминиевый Г-образный профиль U-KON 40×40×6000 и алюминиевый Т-образный профиль U-KON 70×50×6000. Геометрия их полок различается, поэтому отличаются и возможные способы расположения облицовочного крепежа. Выбирать профиль только по тому, что он «похож на уголок», нельзя: нужно учитывать его назначение в системе, пролёт и соединения.

Оцинкованный Т-образный профиль 65×30×3000 относится к другой группе комплектующих. Замена алюминиевого элемента стальным или наоборот требует проверки всей конструкции. Необходимо учесть характеристики сечения, температурные изменения длины, защиту от коррозии и совместимость крепежа. Внешне похожие детали не гарантируют одинаковую работу.

Для угла могут применяться отдельные направляющие каждой плоскости, специальные угловые элементы или дополнительные перемычки. Конкретную схему выбирают по документации системы. Самодельный надрез полки с последующим загибом меняет сечение и защитное покрытие; такой способ нельзя рекомендовать без рабочего решения. Предпочтительнее предусмотренная изготовителем деталь или согласованный узел из штатных элементов.

Схема каркаса с горизонтальными опорными линиями под вертикальную отделку.
Иллюстрация 5. Схема каркаса с горизонтальными опорными линиями под вертикальную отделку.

Горизонтальная облицовка: где должны опираться концы досок

При горизонтальном планкене торцы подходят к наружному углу с двух сторон. Для каждого края проверяют расстояние до опоры и положение крепежа относительно торца. Если направляющая расположена слишком далеко, декоративный стык может выглядеть ровным сразу после монтажа, но свободный участок доски будет работать иначе, чем остальная облицовка.

Направляющую размещают с учётом выбранного соединения угла. При накладном оформлении часть края скрыта, при открытом стыке она остаётся видимой, а запил на ус требует особенно аккуратной геометрии. Но ни один вариант не отменяет предусмотренные зазоры и требования к креплению древесины. Нельзя стянуть доски до исчезновения шва, если материалу нужно место для изменения размеров.

В монтажной последовательности заранее оставляют доступ к крепежу последней доски. Бывает, что первая сторона уже закрыта, а установить соединение со второй можно только с повреждением готовой поверхности. Пробная сборка помогает найти такой конфликт до массового монтажа. На длинном углу также сверяют совпадение горизонтальных рядов обеих стен.

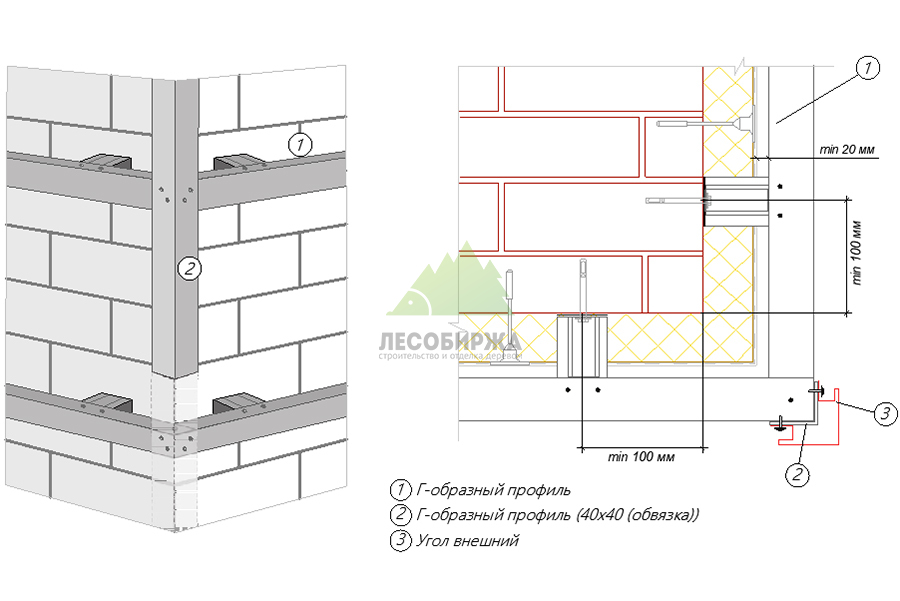

Пример угловых опор под горизонтальную облицовку.
Иллюстрация 6. Пример угловых опор под горизонтальную облицовку.
Вариант расположения направляющих у наружного угла.
Иллюстрация 7. Вариант расположения направляющих у наружного угла.

Вертикальный планкен: перемычки и движение воздуха

При вертикальной раскладке опоры располагаются поперёк доски или формируются иной предусмотренной системой. В угловой зоне появляются дополнительные горизонтальные участки. Их задача — удержать облицовку, но расположение не должно создавать непредусмотренное перекрытие вентиляционной полости. Опорную схему и движение воздуха проверяют вместе.

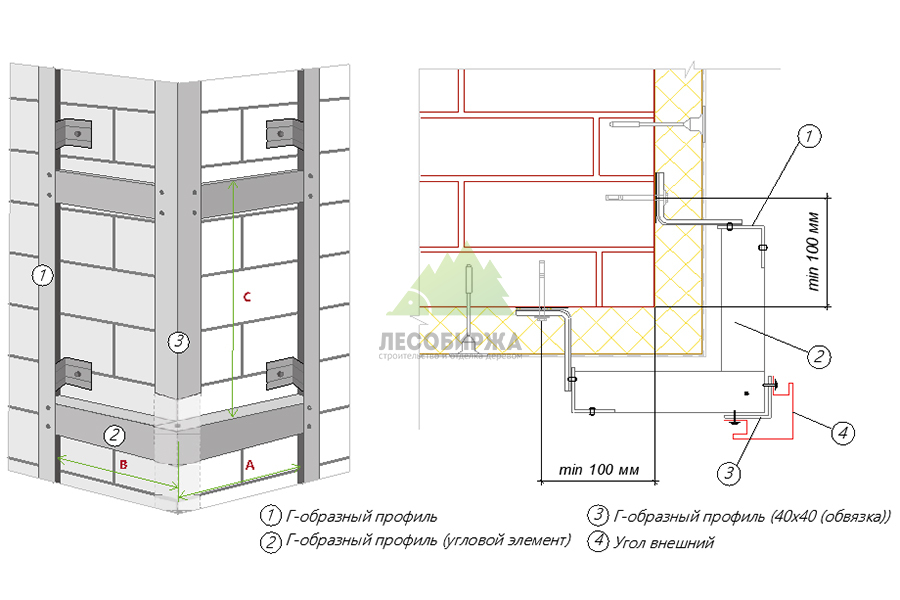

Если применяется перекрёстный каркас, важно различать уровни профилей. Один уровень формирует базовую геометрию и вынос, другой обеспечивает линии крепления отделки. Толщина конструкции складывается из обоих уровней и креплений. При расчёте глубины угловой детали нельзя учитывать только один профиль: иначе видимая накладка не закроет фактический узел.

На схемах ниже показаны варианты взаимного положения деталей. Числа и шаги на изображениях относятся к конкретным примерам. Для другого материала стены, размера доски и типа крепления требуется своё решение. Схему используют для понимания геометрии, а рабочие размеры берут из документации проекта и выбранной системы.

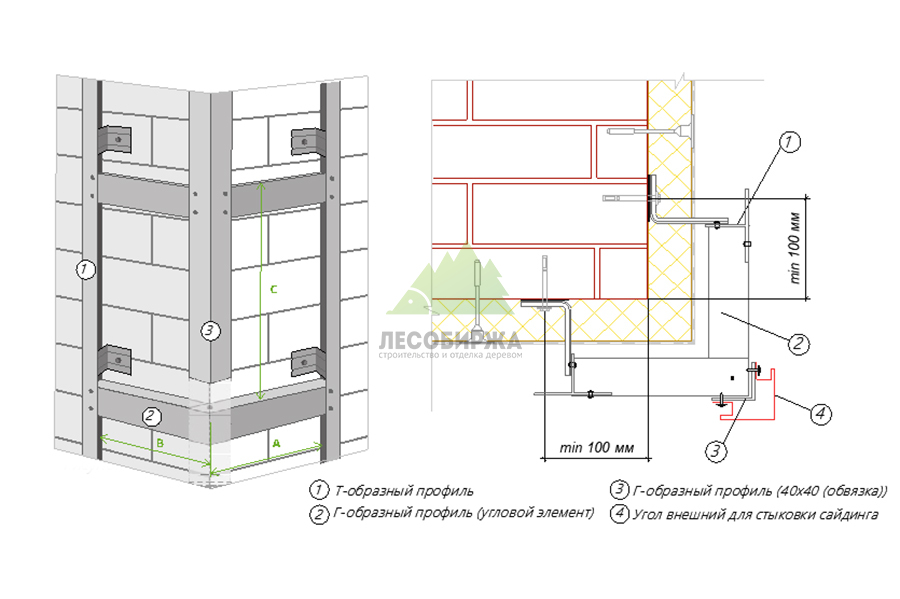

Вариант углового узла под вертикальную облицовку. Показанные размеры проверяют для конкретной системы.
Иллюстрация 8. Вариант углового узла под вертикальную облицовку. Показанные размеры проверяют для конкретной системы.
Другой вариант расположения профилей у угла под вертикальную отделку.
Иллюстрация 9. Другой вариант расположения профилей у угла под вертикальную отделку.

Когда нельзя жёстко соединять две фасадные плоскости

Металлические направляющие меняют длину при изменении температуры. Конструкция предусматривает определённые неподвижные и подвижные соединения, а также разрывы между участками. Дополнительная угловая перемычка может непреднамеренно заблокировать это движение. Поэтому жёсткое соединение двух сторон не является обязательным признаком правильного наружного угла.

Особенно внимательно проверяют места, где сходятся разные температурные участки, материалы или независимые подконструкции. Нельзя перекрыть их общим длинным профилем без согласования. То же относится к деформационному шву здания: декоративное оформление должно учитывать его работу, а не превращать две части в одну жёсткую связь.

Монтажник должен понимать назначение каждого отверстия и соединения. Продолговатое отверстие не всегда означает, что его можно зажать произвольным крепежом, а отсутствие видимого люфта не доказывает правильность узла. Порядок затяжки, тип заклёпки или винта и допустимость перемещения задаёт система. Самовольное усиление способно изменить её работу.

Металлические направляющие рядом с остеклением.
Иллюстрация 10. Металлические направляющие рядом с остеклением.

Утепление наружного угла без случайных пустот

Теплоизоляционный слой должен сохранять предусмотренную непрерывность на обеих сторонах угла. Проверяют примыкание плит к основанию и опорам, перевязку там, где она предусмотрена, отсутствие незаполненных щелей и чрезмерного сжатия. Узкая полоска утеплителя, которую вставили после сборки каркаса, не всегда обеспечивает такой же результат, как заранее согласованная раскладка.

Вокруг кронштейнов материал подрезают по фактической форме деталей, не оставляя большие раскрытые участки. При этом утеплитель не должен вытеснять наружный защитный слой в вентзазор. Если после установки мембраны на углу образовалась выпуклость, её нельзя просто прижать облицовкой. Сначала выясняют причину и восстанавливают требуемую геометрию слоёв.

Теплотехнический результат угла зависит от всей стены и включений. Наличие утеплителя само по себе не позволяет обещать отсутствие мостиков холода. Для таких выводов нужен расчёт принятого решения. В этой статье рассматриваем монтажную логику, а подробный выбор толщины и оценку теплопотерь следует отделять от устройства опор облицовки.

Утепление и металлические опорные линии перед закрытием отделкой.
Иллюстрация 11. Утепление и металлические опорные линии перед закрытием отделкой.

Наружная мембрана и вентиляционная полость

Если система предусматривает наружную мембрану, её соединения на углу выполняют по инструкции выбранного материала. Полотно должно сохранять свою функцию и быть закреплено так, чтобы не провисать в воздушный проход. Нельзя считать любой нахлёст герметичным только потому, что сверху находится декоративная планка. Тип лент и допустимые основания для приклеивания проверяют отдельно.

Вентиляционная полость не должна превращаться в набор закрытых карманов. На углу оценивают свободный проход воздуха и возможность вывода случайной влаги. При этом противопожарные элементы, если они предусмотрены, выполняют по проекту. Их нельзя заменять обычной сеткой, убирать или произвольно перфорировать для получения дополнительного прохода.

Более подробно работу воздушного слоя разбирает статья «Вентиляционный зазор вентилируемого фасада». Для угла важно сохранить заданное решение после установки всех деталей: профилей, крепежа, утепления, полотна и облицовки. Проверка пустого каркаса до заполнения слоёв ещё не показывает окончательную картину.

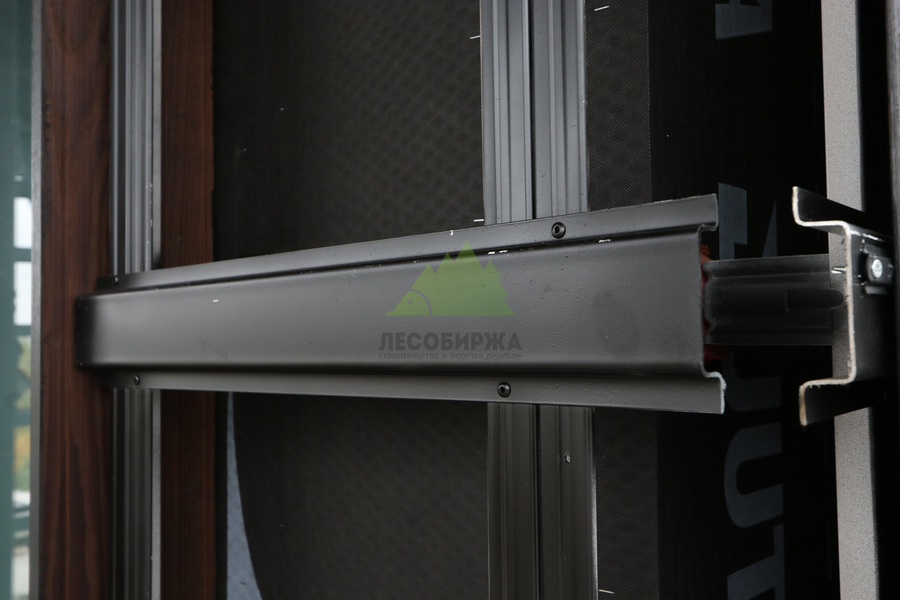

Крупный план металлического соединения у оконной рамы.
Иллюстрация 12. Крупный план металлического соединения у оконной рамы.

Г-образная фальшбалка и запил на ус: что проверять отдельно

Деревянная угловая деталь закрывает или оформляет торцы облицовки. До изготовления уточняют её фактическое сечение, способ соединения частей, крепление к основанию и возможность обслуживания. Размер на эскизе должен учитывать реальное положение досок обеих стен. Деталь не должна упираться в соседнюю поверхность там, где нужен зазор.

При запиле на ус важны точность геометрии, качество торцов и выбранная технология соединения. Нельзя обещать вечное отсутствие раскрытия стыка только за счёт аккуратного угла реза: древесина реагирует на условия эксплуатации. Решение принимают с учётом породы, подготовки, влажности материала и допустимых перемещений. Клеевое соединение применяют лишь там, где оно предусмотрено технологией изделия.

Торцы и закрываемые поверхности готовят к защите до установки. После подрезки на объекте обработку восстанавливают согласно выбранной системе покрытия. Краска или масло не заменяют водоотвод, а герметик не должен превращать технологический зазор в непредусмотренное жёсткое соединение. Декоративный угол оценивают вместе с конструкцией за ним.

Установка деревянного углового элемента на подготовленные опоры.
Иллюстрация 13. Установка деревянного углового элемента на подготовленные опоры.

Последовательность сборки наружного угла

Сначала проверяют основание и обмер, затем согласуют раскладку облицовки и рабочий чертёж угла. После разметки устанавливают предусмотренные опоры и контролируют их положение. Направляющие выводят в общую плоскость, соединения выполняют по документации системы. На этом этапе проверяют доступ инструмента к будущим креплениям отделки.

Далее выполняют теплоизоляцию и наружные защитные слои в принятой последовательности. До закрытия облицовкой осматривают стыки, положение полотна, свободное пространство и состояние металла. Фотографии делают с привязкой к фасаду и высоте участка. Это позволяет затем отличить реально проверенный узел от похожего места на другом углу дома.

Облицовку начинают после приёмки скрываемых элементов. На первых рядах проверяют совпадение линий и работу декоративного решения. Если обнаружено несоответствие, корректируют причину: положение опоры, раскладку или размер детали. Нельзя исправлять заметный перекос только увеличением зазора на одной стороне без понимания того, что происходит с остальной плоскостью.

Наружная геометрия здания и сочетание отделочных поверхностей. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 14. Наружная геометрия здания и сочетание отделочных поверхностей. Фото из архива объекта «Термоясень Монтевиль».

Ошибки, которые сложно исправить после отделки

Первая ошибка — отсутствие отдельной опоры под край доски или панели. Вторая — соединение профилей без учёта их подвижности. Третья — крепление возле края слабого основания без проверки допустимости. Четвёртая — перекрытие вентиляционной полости горизонтальными деталями и остатками материала. Каждая из них может оставаться незаметной за аккуратным декоративным уголком.

Ещё одна проблема — смешивание комплектующих по внешнему сходству. Профиль, кронштейн, анкер и облицовочный крепёж должны работать как согласованная конструкция. Избыточное количество случайных саморезов не компенсирует недостаточную толщину полки или неверное положение опоры. Перед заменой детали нужно проверить её функцию и условия применения.

На металлических элементах не оставляют стружку и повреждения покрытия без оценки. Резку, сверление и восстановление защиты выполняют по требованиям материала. Особое внимание уделяют скрытым участкам, где после монтажа древесины осмотр станет затруднён. Отсутствие ржавчины в день приёмки не является единственным критерием качества соединения.

Как подготовить заказ на монтаж и окраску

Для расчёта нужны высота угла, длины примыкающих стен, материал основания, толщина слоёв и выбранная облицовка. При нестандартной геометрии добавляют фотографии и эскиз с размерами. Число углов и примыканий влияет на трудоёмкость, поэтому два дома одинаковой площади фасада могут потребовать разного объёма работ и комплектующих.

ЛесоБиржа выполняет монтаж навесного вентилируемого фасада, а деревянную отделку готовит через покраску в цехе или согласованные работы на объекте. Калькулятор покраски фасадов помогает предварительно оценить обработку древесины. Стоимость металлокаркаса и сложных углов считают отдельно: площадь доски не описывает количество опор, подрезок и специальных деталей.

При согласовании сметы полезно выделить подготовку основания, подсистему, утепление, защитные слои, облицовку и оформление углов. Тогда видно, что именно включено в предложение и на каком этапе выполняется проверка. Сравнивать только итоговую цену за квадратный метр без состава узла недостаточно: за одинаковой цифрой могут скрываться разные решения.

Деревянное оформление стены и проёма под навесом. Фото из архива объекта «Термоясень Монтевиль».
Иллюстрация 15. Деревянное оформление стены и проёма под навесом. Фото из архива объекта «Термоясень Монтевиль».

Приёмка: геометрия, соединения и доступ к обслуживанию

До сдачи работ проверяют вертикальность видимой линии угла, совпадение рядов, предусмотренные зазоры и отсутствие незакреплённых кромок. Сверяют фотографии скрытых этапов с фактическим расположением узлов. Если часть конструкции отличается от согласованной схемы, изменение должно иметь объяснение и подтверждение, а не оставаться устной договорённостью монтажников.

Владелец должен понимать, какие элементы можно снять для обслуживания и как обновлять покрытие древесины. Угол не должен перекрывать доступ к соседним коммуникациям или превращать замену одной доски в разборку большой части фасада. Хорошее решение сочетает устойчивую опору, понятную последовательность монтажа и возможность последующего ухода.

ЧаВо: Часто задаваемые вопросы

Нужно ли жёстко соединять две стороны угла?
Только если это предусмотрено системой. Дополнительная жёсткая связь может заблокировать необходимые перемещения независимых участков.
Фальшбалка заменяет угловой профиль?
Декоративная деревянная деталь оформляет облицовку и не заменяет несущие опоры. Её собственное крепление также должно быть согласовано.
Можно ли продолжить рядовой шаг опор до угла?
Расположение опор проверяют для угловой зоны с учётом нагрузок, вылета и раскладки облицовки. Автоматически переносить рядовую схему нельзя.
Чем отличаются углы под вертикальный и горизонтальный планкен?
Различаются линии опирания и расположение перемычек. Дополнительные детали должны удерживать края досок и сохранять предусмотренную вентиляцию.
Можно ли надрезать профиль и согнуть его на объекте?
Такой способ допустим лишь при предусмотренном рабочем решении. Самовольный надрез меняет сечение и защитное покрытие детали.
Как проверить утепление на углу?
До облицовки осматривают непрерывность слоя, примыкания, предусмотренную перевязку и отсутствие пустот или чрезмерного сжатия.
Запил на ус гарантирует отсутствие щели?
Нет. Результат зависит от материала, подготовки, технологии соединения и условий эксплуатации. Геометрия реза сама по себе не отменяет изменение размеров древесины.
Что включить в приёмку наружного угла?
Геометрию, опоры кромок, соединения, зазоры, вентиляцию, состояние покрытий и доступ к обслуживанию. Скрытые этапы проверяют до закрытия.
